em có 1 kiện IC bị gởi trả về từ quảng nam hội an, ko biết của bác nào ah?
b.r
Printable View
em có 1 kiện IC bị gởi trả về từ quảng nam hội an, ko biết của bác nào ah?
b.r
[IMG]https://farm4.staticflickr.com/3852/...d432f089_b.jpg20140820_122759 by it_noi84, on Flickr[/IMG][IMG]https://farm4.staticflickr.com/3913/...ede525ae_b.jpg20140820_122749 by it_noi84, on Flickr[/IMG]
ko tháo đc em gỡ cả cụm cho pác
của pác hết 200k cho cá đám đó. định vặt vài con nhưng mà thôi hí hí
pac cho xin địa chỉ em gửi vô cho.
thanks cụ ítnoi, địa chỉ em PM cụ ah
có cái board luôn thì quá tuyệt, học được cách layout luôn ah :)
b.r
Chủ tk: nguyễn thị hải yến. Số tk 0021000276620
Ngân hàng vietcombank chi nhanh Hà nội pác à
Pác cũng quan tâm việc layout ạ . các anh em trên này ít để ý việc đó nhưng em nghĩ việc layout mạch chuẩn rất cần thiết
Truớc đã từng 1 lần làm mạch tb6560 và nhận ra điều như vậy. Cùng sơ đồ cùng linh kiện nhưng mạch tầu chạy rất ổn trong khi em diy thì chết ngay sau khi hoạt động 2 tiếng
thời đó chỉ nghĩ sao cho ngắn nhất là ngon :3
heheh, em toàn vẽ đặt làm FR4 thôi, ko diy pcb , ko có phôi tốt dễ ăn quả... sửa mà ko biết lý do
b.r
việc layout cần phải được đào tạo , mỗi loại có một kỹ thuật , mạch power khác, mạch tần số cao khác, mạch analog cũng cần có các kỹ thuật riêng ah
linh kiện càng nhiều, em đang quan tâm 4 layer, cần phải nghiên cứu người ta thông thường phân bổ các lớp thế nào ah
cái bo bác tuyển cho em có vẻ như là 4 layer :)
b.r
pác đúng là nhanh . quả thật ít nhất là 3 layer mà vì đã rã 1 cái board nó ra lấy tụ. vẫn còn 1 board tụ nữa ở đó pác cần em khuân về nốt cho ạ. 6 con tụ to béo 400v 670 hay 470 gì đó . 1 vài con trở sứ 1 vài chú relay .Trích dẫn:
Gửi bởi nhatson
hôm hàn lấy tụ ko thể nào gỡ được nó ra vì nó tản nhiệt quá nhanh buộc lòng phải sử dụng combo khò quick+ tay hàn 60w+ với 1 kìm để bẻ .
em cũng phải cắn răng mua 1 mạch driver của chuck fu để xem cách anh ý diy cái mạch driver tại sao sóng sin đẹp thế
Đính kèm 3254Đính kèm 3255Đính kèm 3256Đính kèm 3257Đính kèm 3258
M542 thần thánh cũng dùng 4 layer đấy ah,
mạch công suất và analog em thấy mass quan trọng, cứ có 1 layer cho mass, ko có chú nào cắt xẻ là ngon hơn hản
sin đẹp đo đúng tần số ( PWM ) + điện áp ( phù hợp với LR của coil motor)
sin đẹp giúp motor smooth hơn, có tác dụng với dưới 200RPM, trên 200RPM ko giúp ích gì thêm ah
như trong hình em thấy nó bị méo xuyên tâm ah
cụ có vẻ thik mấy con tích hợp nhẩy, laoị mạch matche motor thì tốt ah, dùng chung với motor china size 57 thì gud ah ( china họ toàn thử với mí con đó > mình dùng với con đó sẽ ngon nhất)
b.r
Chuyên về layout thì nhiều làm bác ạ, mỗi lạoi signal cũng có các thông số layout khác nhau nữa, ở tần số cao việc tính toán trở kháng cho trace rất quan trọng, và quan trọng hơn là thằng FAB phải làm đc yêu cầu mình đề ra, chứ như a e mình làm board thì... Như cụ nói, thiết kế và đặt FAB là tốt nhất.Trích dẫn:
Gửi bởi nhatson
cụ chạy thử chưa, bao nhiêu % so với M542 THAN THANH heheTrích dẫn:
Gửi bởi ít nói
Nếu thn 7128 của chuckfu thì gần ngang đó ạ quảng cáo thế hi hi. Hê hê còn con này tb thì ko nói
cái này đúng ko ah?
http://gd1.alicdn.com/imgextra/i1/26...!!26395716.jpg
Chuẩn đã test rất êm có nhược điển moment lúc ko tải là yếu. Thua m542 còn lại hoàn hảo. Khắc phục bằng việc chơi vít me bước < 5Trích dẫn:
Gửi bởi nhatson
Trích dẫn:
Gửi bởi ít nói
moment ko tải yếu? thế có tải khoẻ ah?
b.r
Tức là khi nó đứng im. Là yếu khi hoạt động lại khỏe. Hi hi . pác mua 1 con về ngâm xem saoTrích dẫn:
Gửi bởi nhatson
ok, ý bác là moment giữ thấp, em nghĩ là do tỉ lệ dòng cut khi idle cao nên moment giữ ko cao
b.r
Cái này chắc nối chân enable active luôn chắc okTrích dẫn:
Gửi bởi nhatson
em mới thấy chú Nga này có trò hay
bộ nhân tần số và smooth cho mach3
http://stepm.ru/images/46p32.png
http://stepm.ru/
góp vui tí driver e đang dùng
http://i1252.photobucket.com/albums/...ps437f8e15.jpg
http://i1252.photobucket.com/albums/...ps4724d5f1.jpg
có thím nào biết cái loại khỉ này ko ạ. vừa làm đôi chú thấy hay nhưng mà ném xó vì chưa có thời gian ngâm cứu.ko tìm thấy cách thích hợp để chạy với mach3 chắc do em gà
cụ linh cho ý kiến ( nó cắm máy tính làm gì ạ) đời cao 2008 ko biết có cải tiến đột phát gì về điều khiển step ko.
đây là model: MDI1PRD23B7
Đính kèm 3310Đính kèm 3311
trước kia là IMS, giờ là của hãng schneider
hi vọng là dùng step dir, máy con này hay dùng mạng hơn
mấy chú này em nghĩ vẫn dùng công nghệ ÁSIC của IMS thôi, ko dùng DSP kiểu leadshine
kết nói máy tính để dk thông số hoạc nhập ctrinh ( 1 số lạoi có bộ nhớ chứa ctrinh)
mấy chú này tke có thể là MCU > ASIC drive IMS
b.r
http://motion.schneider-electric.com...mdi/mdi23.html
MDI1PRD23B7
MDI1 Plus - Standard features (Four 24V I/O points)
P Non-locking spring clamp terminal strip (power and I/O interface)
RD RS-422/485 with 10-pin non-locking IDC connector
23 NEMA size 23 (56mm)
B Double (to 144 oz-in / 102 N-cm holding torque)
7 12 - 75 VDC power input
http://motion.schneider-electric.com...ol.php?nema=23
mai ei gửi pác cái đám igbt nhé. mấy hôm bận quá chưa gửi được :3 pác thông cảmTrích dẫn:
Gửi bởi nhatson
Đính kèm 3312
Đính kèm 3313
Đính kèm 3314
dòng này có thể hiện là dùng step dir ko pác . nếu nó ko xài được mach3 chắc gửi pác linh ngâm cứu khoa học mất
thanks bác nhiều lắm ah, cũng cứ từ từ, cái món đó em ngâm cũng lâu lắm ahTrích dẫn:
Gửi bởi ít nói
b.r
Trích dẫn:
Gửi bởi ít nói
báo cáo , step dir thì phải có partcode đầu tiên là "MDM1" của bác là "MDI1" > dùng truyền thông
mấy con này trên máy công nghiệp, dkhien step dir có vẻ vất vả hơn là dùng truyền thông ah
hehe thì cứ mở ra lấy motor mà dùng ah :)
b.r
vậy là xong phim mai em qua trả mụ béo cái tội lừa em . dưới hn em quen mấy bãi rác nhiều đồ gớm.Trích dẫn:
Gửi bởi nhatson

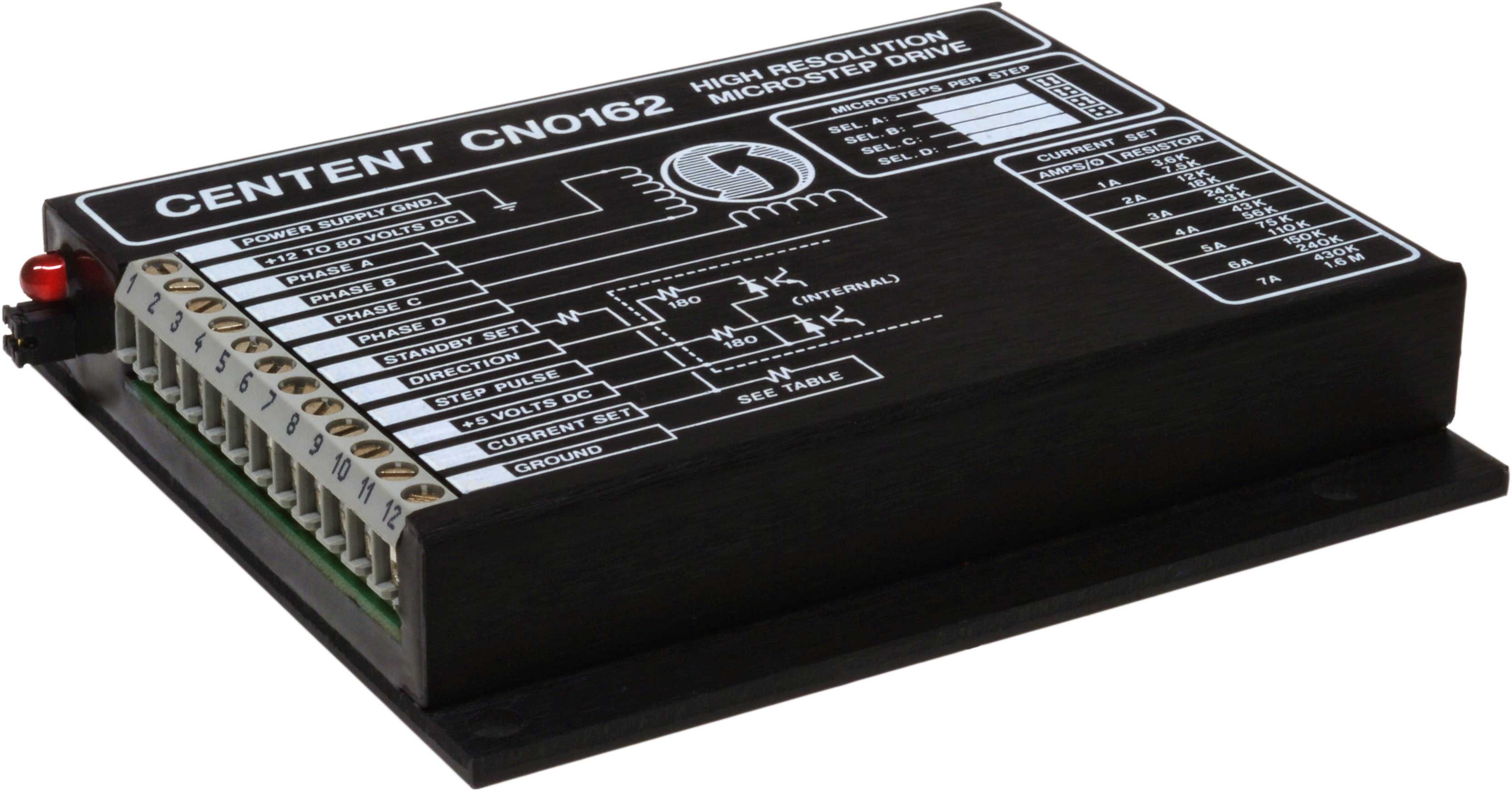

hehe, dạo này ngoài đó nhiều đồ độc, 1 dạo thấy 1 dống drive của fastech, cũng dùng mạng, con đó bao xiền ah, rẻ thì em cũng làm 1 con sưu tập :)
b.r
Đính kèm 3320cái con usa đó hả pác. con đó đắt lòi ra ạ. nói chung là nhiều người mua nên chảnh lắm. có món nào ngâm dấm thấy rồi nhưng ko mua rồi cứ ép dần mới thành công hiện tạiTrích dẫn:
Gửi bởi nhatson
cập nhật giá
xấu xí sứt mẻ vỏ . giá 620k
xinh đẹp sạch sẽ giá 720k pác à
có vẻ mê con đó . chả bít pác mê cái gì ở nó em thấy xấu xí như quả bí . lại cổ mà cổ là em ko thích.
hôm trước vô có lén chụp 1 em tầu và ghi lại thông số chả bít giống gì . vẫn thấy step dir . em tính máy tiện em đứt là em vác về thay cái motor dc 300w
Đính kèm 3317Đính kèm 3318Đính kèm 3319
có thể là em servo ko có encoder chăng
Motor DC không chổi than mà cụ. Có thể nó cảm biến góc bằng con hall.Trích dẫn:
Gửi bởi ít nói
Đính kèm 3322
Đính kèm 3323
http://static.gkong.com/bbs/files//u...1375569368.jpg
ko bít cái nhà máy này nó ở đâu đến móc nối kiếm ít driver việt nam để tự hào
Đang bàn sờ tép lôi TX RX vào đây làm giề?Trích dẫn:
Gửi bởi ít nói
hãng đó có made in vn driver tuy nhiên em chưa tìm đc vì nó japan chưa đăng thôi. vội ý mà.Trích dẫn:
Gửi bởi solero
hôm trước có xem động cơ vòng kín của ezi servo fastech gì đó mê quá .
Lại làm vụ phẫu thuật thẩm mỹ Cát Lái: Biến M860 (DC) thành MA860 (AC)
Thực ra là nó chung 1 mạch và chỉ hơn nhau cái con diode thôi. Con diode của em MA860 là 15A-200V em nhặt được con 25A-600V da băng ngon hơn hẳn con zin.
Nhổ 2 cái jumper
Đính kèm 3324
Đính kèm 3325
Hàn diode mới vào
Đính kèm 3326
Đính kèm 3327
Con này lại không che tên IC mới hay chứ.
Đính kèm 3328
Bản full ko che rồi . ngon đớiTrích dẫn:
Gửi bởi solero
con M860H có cặp tụ bự hơn nữa ah, 680uf/160V
http://www.rorze.com/english/Tech/controll/frame3.htmTrích dẫn:
Gửi bởi ít nói
chú này chuyên làm đồ cho FAB, có nhà máy ở Hải phòng hơn chục năm nay rồi, cái này ông NAMCNC nhà mình khoái đấy
RORZE ROBOTECH CO.,LTD.(Vietnam : Indirect investment ratio: 100%)
Contact
Nomura-Haiphong Industrial Zone Km13, Road No.5 Anduong District, Haiphong City, Vietnam
Tlephone +84-31-3743030 Facsimile +84-31-3743044
driver với 1 số tb điển tử sản xuất việt nam, ko biết robot có được làm ở vn ko
https://www.youtube.com/watch?v=Wjc10t19CLo
theo em đánh giá thực tế đã xài qua nhiều con , nhiều hãng , em rorze đứng đầu tất cả , chưa con nào sánh bằng nó , ngay cả vexta , USA .... hay gì gì đó đều thua em nó hết.
----- Nhưng tuyệt đối không thể thấy nó bên trong ra sao đâu vì nó đổ keo ngập mặt nên em chưa chụp hình cho các bác xem, em có vài con ở nhà.
như cụ solero nói đấy ah, motor BLDC, dkhien speed tốt hơn, moment/size tốt hơn động cơ lống sóc,Trích dẫn:
Gửi bởi ít nói
trước kia động cơ đắt, mạch điều khiển cũng dắt, giò thì giá hạ, bộ điều khiển giá cũng hạ, nên áp dụng nhiều hơn, như máy lạnh inverter, tủ lạnh inverter, cái của bác có vẻ như là spindle hoặc áp dụng cho máy may công nghiệp ah
máy may công nghiệp dùng động cơ lống sóc, động cơ luôn hoạt dộng, mình dkhien may bằng ly hợp, với động cơ BLDC, mình dkhien motor trực tiếp luôn, ko qua li hợp nữa > tiết kiệm điện giảm kích thước , có loại gắn trực tiếp lên cốt máy, ko dùng puli luôn
http://i00.i.aliimg.com/photo/270273...hine_motor.jpg
như loại này, motor gắn thẳng luôn ko dùng li hợp hay puly
http://en.usa-grand.com/imageReposit...3bda6de1c1.jpg
PS: gắn thêm encoder có thể biến thành brushless servo motor :)
chà , chắc em phải tốn tiền sám 1 bộ fpga proasic 3 này rồiTrích dẫn:
Gửi bởi ít nói
ác đạn chip giá tốt thì tools giá ko tốt :(
