Quên là vì lâu rồi ko dùng, cho anh bạn mượn làm đề tài. :DTrích dẫn:
Gửi bởi nhatson
Printable View
Quên là vì lâu rồi ko dùng, cho anh bạn mượn làm đề tài. :DTrích dẫn:
Gửi bởi nhatson
1 việc nữa, nếu đo moment quay liên tục> con load cell quay > mình đưa dữ liệu ra kiểu nào ta ?
Nhatson tìm hiểu nguyên lý prony brake là sáng tỏ liền.
em cứ nghỉ mình làm cái này ;)
http://www.futek.com/images/pages/ap...agrams/301.png
E có mấy cái đầu do lực xoay trong nhà máy lắp ráp, chế thành thiết bị đo moment.Trích dẫn:
Gửi bởi nhatson
Cơ bản là nó thế này: có 2 cái bánh răng như kiểu bánh encoder của cụ tháo ra từ motor spindle Fanuc ấy, lắp song song (răng theo răng) vào 2 đầu của 1 thanh xoay có độ cứng xác định, 2 con hall analog đặt gần 2 bánh rănh để đo. Ban đầu 2 bánh răng song song nên điện áp 2 hall ra = nhau. Khi quay, 2 đầu thanh xoay (1 đầu lắp vào trục motor, 1 đầu lắp vào tải) bắt đầu lệch nhau do moment xoắn truyền qua thanh này, độ lệch tỷ lệ thuận với moment truyền qua, lúc này điện áp ra của 2 con hall cũng lệch nhau tỷ lệ thuận với moment.
E dốt quá không biết mô tả, đại loại nó như cái này:
http://www.onosokki.co.jp/English/hp.../h_torque2.htm
to Tuanlm
dùng prony brake có vẻ dễ hơn, cơ cấu ko khó diy,
giờ là load cell, em lo việc tranducer và ADC 16bit, cụ chọn cho em là paraller hay là serial
Serial cho nhanh đi. Lại dễ chịu nữa.Trích dẫn:
Gửi bởi nhatson
@ga con: cái mô tả của bạn nói được ứng dụng nhiều lắm. Cụ thể như để đo momen của tay lái trên xe hơi đời mới. Nó lấy tín hiệu momen để cung cấp trợ lưc. Tín hiệu đc đưa ra ngoài bằng biến áp cách ly.
Còn một cấu tạo nữa là đo độ lệch pha giữa 2 cuộn dây sin và cos gần tương tự như cấu tạo resolver.
ok, để em kiểm tra kho xem còn lạoi nào,Trích dẫn:
Gửi bởi Tuanlm
load cell mình giờ ko biết đắt ko ah?
b.r
báo cáo các cụ, em có 1 câu hỏi
thường trong nhà máy, sàn phủ eboxy
thế máy CNC trong này máy họ dặt xuống sàn thế nào, máy nhỏ như của em em thấy có 4 con ốc, em nghĩ là để cân bằng, nhưng 4 chú đó tiếp xúc sàn eboxy vẫn sẽ dục thủng sàn
b.r
nhà có xây cái xưởng sàn xuất , sàn bê tông trong quá trình gia công có rãi mạt sắt lên bề mặt , sau khi khô em nó cứng kinh hồn , kê búa đập đầu cos , em nó móp chứ sàn y nguyên , với cái sàn này phủ thêm eboxy đề tăng độ ma sát hay dễ dàng vệ sinh thì kê máy lên khó lủng sàn à , nếu tiết diện tiếp xúc nhỏ quá có thể kê thêm 4 tấm đệm gì đó tăng tiết diện tiếp xúc lên.
Có lần qua HongKong hay Singapore đường đi bộ ở khu trung tâm nó có rãi cái gì đó rất ma sát, nhìn lấp lánh lung linh... không biết có phải thuỷ tinh không .
em gởi máy nhà ông bà ở quận 9, cũng chưa bài bản được, định dùng thép tấm lót rồi đặt máy lên rồi cân
nhưng em théc méc trong nhà máy, mấy con ốc nó đặt lên cái dì, máy nào em cũng thấy có, 1 số máy thì chân to, 1 số máy chỉ còn con ốc
Thường em thấy là có cái đế (tròn hoặc vuông) ở giữa có một cái lỗ tròn nhỏ - con ốc chân máy sẽ tỳ vào cái lỗ này. Còn cái đế thép ấy dung keo dán luôn xuống sàn hoặc để trên tấm nỉ.Trích dẫn:
Gửi bởi nhatson
https://farm4.staticflickr.com/3928/...8b31d80b_z.jpg
Đúng rồi, sàn nhà xưởng công nghiệp của bạn Nhật làm rất chắc chắn. Phía bên trên bề mặt phủ một lớp betong(Ko rõ loại gì) rất chắc chắn. Hồi cty mình thuê đào nền để làm hầm máy. Nguyên 3 tháng trời làm 24/24 mới làm đục xong cái hầm 2mx2mx2m.Trích dẫn:
Gửi bởi Nam CNC
Nhà em kê máy nắn kẽm li tâm bằng tấm cao su công nghiệp màu xanh, chính giữa có 1 lớp dây nilon đan lại, loại này cứng vừa đủ nên giảm rung, bền. Ngày xưa mua ở Tạ Uyên giờ ko nhớ ở tiệm nào. Ngày xưa chưa lót, mở máy cái nó chạy lung tung vì máy ko chuẩn rung nhiều, lót vào thì khác hẳn, chục năm rồi chưa dịch chuyển chút nào.Trích dẫn:
Gửi bởi nhatson
nếu tiện cho em cái hình, em cầm ra chợ hỏi ah, em nghĩ nó ko dủ cứng để mình vặn ốc lên bề mặt, mình lót thép lên rồi vặn óc chác ok nhi?Trích dẫn:
Gửi bởi Khanh Khờ
báo cáo, hôm nọ có xem discovery , có 1 chất phủ, dùng trên tàu sân bay US, rất nhám và bên ahTrích dẫn:
Gửi bởi Tuanlm
Sàn eboxy thì chỉ có lớp phủ phía bên trên thôi bác ạ. Tùy vào mục đích mà còn có những chất phủ khác nữa (có cả phủ cao su).Trích dẫn:
Gửi bởi nhatson
Vời sàn eboxy thì ưu điểm lớn nhất mà nếu xưởng cần thì bụp là: không sinh bụi & dễ vệ sinh:
- Với sàn bê tông thông thường nếu bác để ý thì lúc nào cũng có bụi. Bê tông ma sát trong quá trình sử dụng sẽ mòn bề mặt & sinh bụi, nếu nhà xưởng đòi hỏi vệ sinh cao chỉ có giải pháp lót gạch mem hoặc tráng eboxy thôi.
- Với sàn eboxy thì thông thường tráng eboxy xong còn qua công đoạn mài mặt sàn.. giúp cho mặt sàn phẳng hơn nhưng không trơn (do eboxy đông tự nhiên bề mặt rất nhẵn). Bên dưới lớp eboxy vẫn là sàn bê tông.
- Mặt sàn cứng đến mức nào thì phụ thuộc vào nền, độ dày lớp bê tông, kỹ thuật cũng như thành phần bê tông (có thể có phụ gia tăng cứng, đông nhanh v.v...)
túm lại em phải mua thép tâm lót dưới sàn sau đó thêm cục cao su anh khanhkho giới thiệu, rồi thêm 4 tấm thép trên cục cao su đó nữa
b.r
topic chìm wa, em lôi lên phát

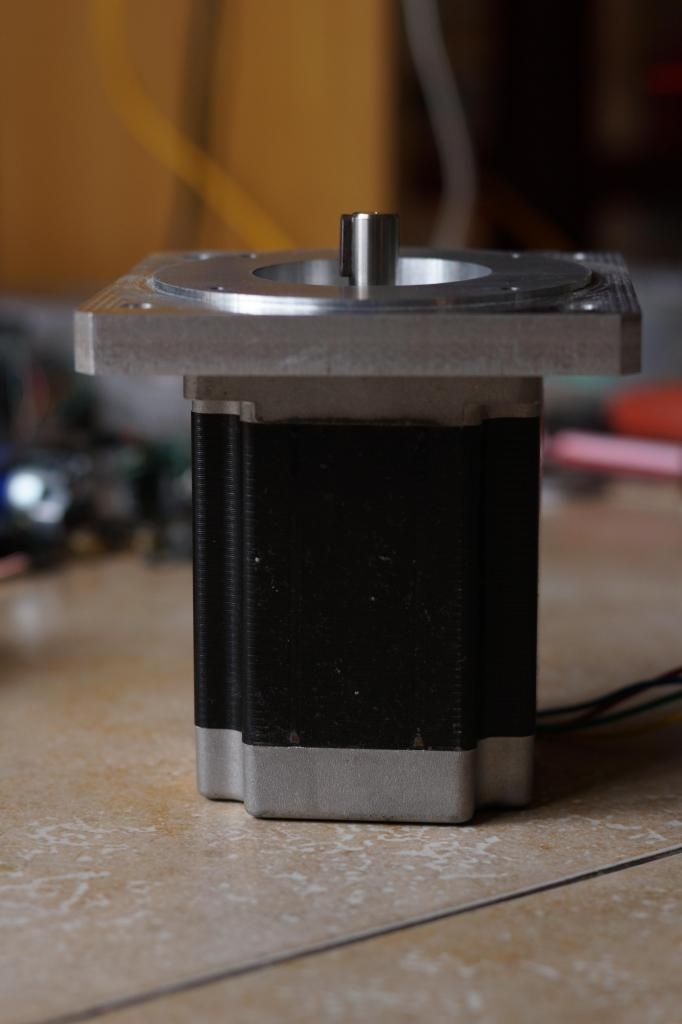

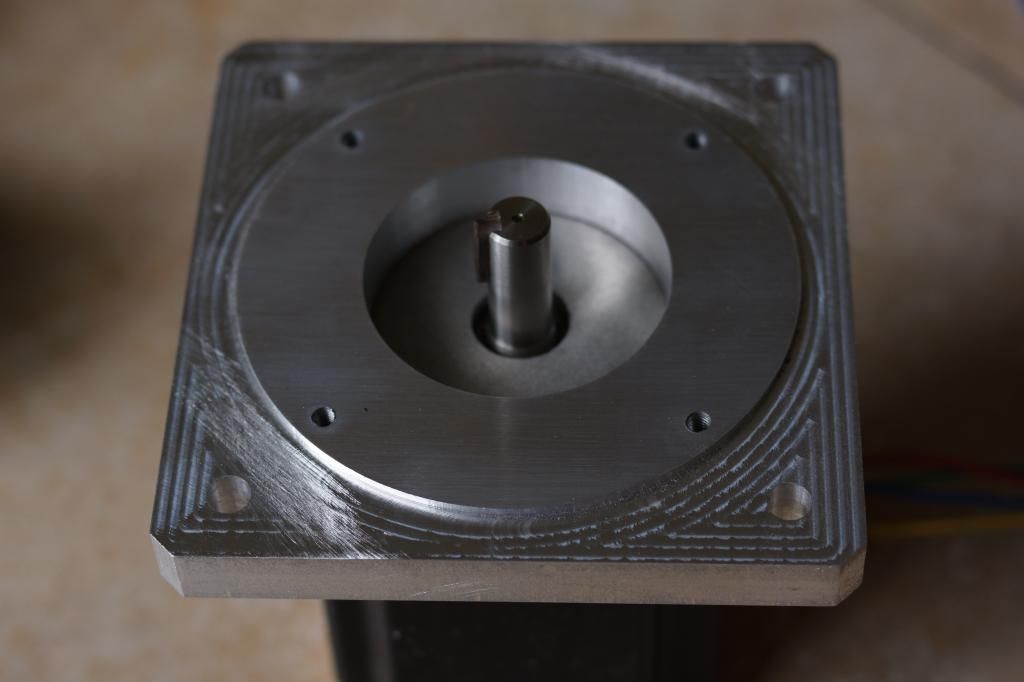

mount motor máy tiện
http://i1232.photobucket.com/albums/...c/DSC01576.jpg
http://i1232.photobucket.com/albums/...c/DSC01577.jpg
Motor này torque bi nhiêu vậy?Trích dẫn:
Gửi bởi nhatson

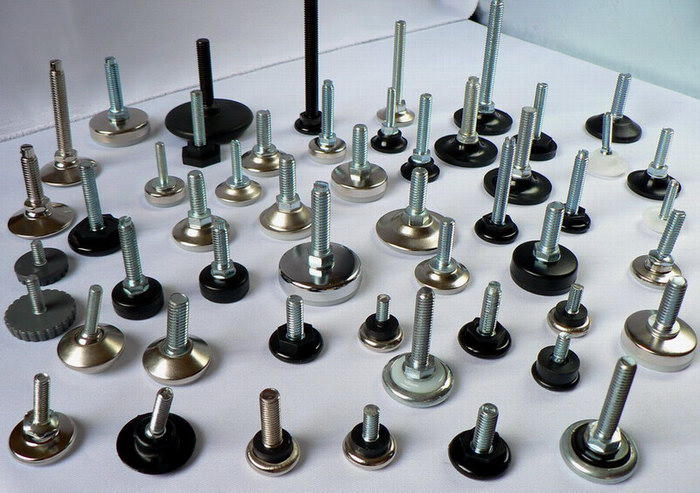

Cái này hả bác ?Trích dẫn:
Gửi bởi nhatson
http://i00.i.aliimg.com/img/pb/318/4...6628319660.jpg
Nếu tự chế thì bác có thể làm đơn giản thế này :
Mua đoạn ống, cắt từng khúc dài 2cm, hàn tấm bịt 1 mặt dày cỡ 10mm, tiện hay mài cho nó đẹp tí, ở giữa tấm bịt tiện lõm xuống tẹo, cho con ốc ở chân máy nó chọc vào đấy thì nó không chạy lung tung khi máy rung.
Mặt dưới của cái ống bác cắt tấm cao su hay nhựa mềm vừa bằng lòng trong của ống, dày hơn chiều dài cái ống tẹo, đút nó vào, sao cho cái vành ống nó chưa chạm đất là không sợ hỏng nền ạ. Cẩn thận thì bôi tí keo trước khi đút cái tấm cao su vào là được.
Theo Miss trang cty dì đấy thì 8Nm, nhưng em nghĩ nó 4Nm thôiTrích dẫn:
Gửi bởi Tuanlm
con 6Nm em mua nó phải dài 150mm
b.r
máy nặng 1400kg ah :(Trích dẫn:
Gửi bởi Tuấn
chác em dùng cục sắt tiện lỗ roài nhét cao su vậy
Ah. Đông Phương bất bại. MÌnh thì vãi rồi.:(Trích dẫn:
Gửi bởi nhatson
hỏi biết trả lời là giỏi ràoi ah :)Trích dẫn:
Gửi bởi Tuanlm
b.r
Không sao đâu bác, nặng hơn cũng được bác ạ, đại khái nó thế này, thêm con ốc công nữa ạ :Trích dẫn:
Gửi bởi nhatson
Đính kèm 3954
cho em hỏi "con ốc công" ??
Hì, em quên chưa vẽ :), cái M30 là cái chân tiện ren M30, khi bác lắp vào chân máy ( tấm dày dày phía trên có làm ren í ) bác chọc cái que qua cái lỗ ở chân để vặn cái chân, vặn xong thì bác có con ê cu mỏng mỏng cũng M30 nó vặn ngược lên, xiết vào tấm phía trên để khi máy chạy có rung thì cái chân máy nó không bị lỏng ra í mà :)
mỗi ngày 1 chút tiến triển
https://fbcdn-sphotos-h-a.akamaihd.n...388143517f5c3b
Chụp tổng thể và chi tiết tí để còn chém cụ ơi. Như này khó nhìn quá :(
cụ muốn tổng thể thế nao?Trích dẫn:
Gửi bởi solero
Trích dẫn:
Gửi bởi nhatson
Sao bác Nhatson lại phải giải nhiệt cho step nhỉ (?) :D
???????????????Trích dẫn:
Gửi bởi ngocanhld2802
các cụ cho em hỏi, puli này dùng belt chuẩn nào ah?
http://i1232.photobucket.com/albums/...c/DSC01580.jpg
Có vẻ như dây bảng SPA hoặc A bác. Bác đo chu vi của dây: Dây SPA(chuvi tính theo mm) còn dây A(chu vi tính theo inch)
À quên bác NS phải có hình :D
http://vimatek.vn/img/product/A5CC3V1G_V-Belt-VM.jpg
http://vimatek.vn/img/product/A5CIHJA1_SPA-VM.jpg
Nói túm lại cho dễ núm :), nhatson đã có giải pháp nào cho sàn epoxy chưa? Cái chất phủ mà bác nhắc đến gọi là glassflake, bột thủy tinh.Trích dẫn:
Gửi bởi nhatson
Loại sơn epoxy này có nhiều cấp, cấp nhẹ trải sàn chống trượt, cao hơn cũng chống trượt nhưng dung nhiều cho boong tàu, cao nữa thì dùng cho bãi đáp trực thăng trên toa nhà, trên tàu lớn, cao nữa dùng tàu sân bay...
Tại VN, bác có thể nhờ bác gồ tìm chữ 'sigma yungchi VN' hoặc "sigmashield glassflake" bác sẽ thấy một số catalogue dạng file pdf.
Lâu quá tui quên nhưng hình như sigmashield 460 là ok.
Nếu gặp khó khăn trong việc mua sigma, bác cứ gọi tui, tui sẽ... năn nỉ giúp bác:). Nếu bác biết tên thật của tui, đừng có nhắc đến lúc nói chuyện với Sigma, nó chém bác tui không chịu trách nhiệm.
Đuà tí thôi, trong cái nick của tui Ppgas, bác thấy PPG, Sigma là 1 thương hiệu của PPG.
báo cáo, sàn epoxy là ko làm được vì là nhà ông bà, em chỉ kiếm cách đặt máy và ko làm hog gạch, nhà xây lâu, nên ko đổ betong nền rồi lot gạch>> giò dặt máy xuống chắc chắn vỡ gạch
pan của em là dùng thép tấm 4mm lót , rồi làm cái đế cao su như hướng dẫn của bác TUẤN, rồi đạt máy lên 4 cái chân đó thôi ah
b.r
thể theo yêu cầu cụ kem
tổng thể
http://i1232.photobucket.com/albums/...c/DSC01586.jpg

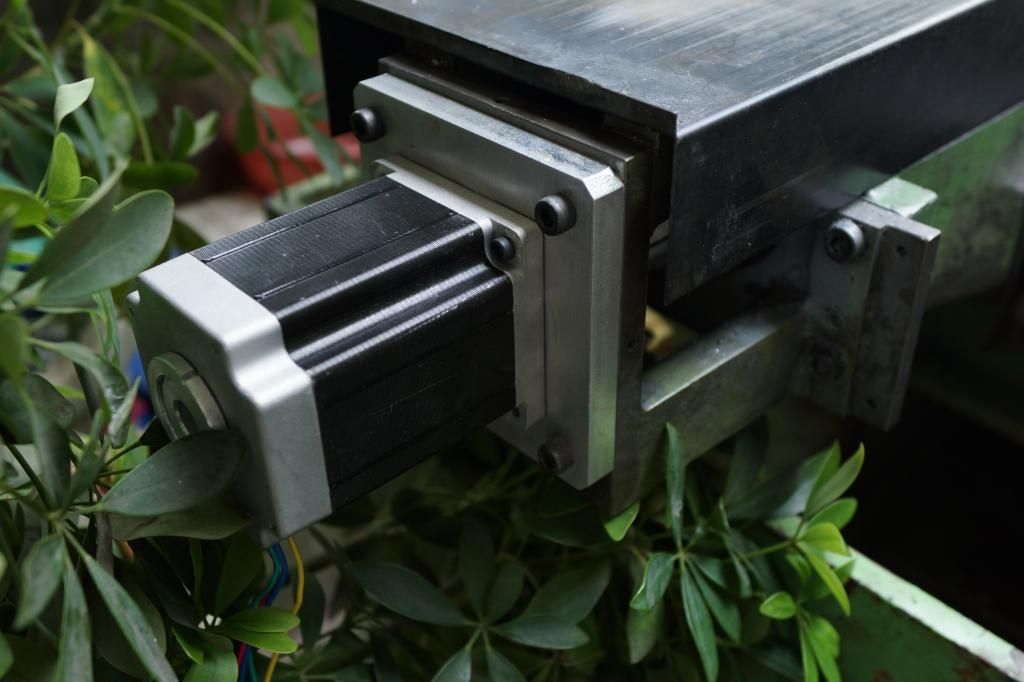

chi tiết mới lắp thêm
http://i1232.photobucket.com/albums/...c/DSC01582.jpg
http://i1232.photobucket.com/albums/...c/DSC01584.jpg
thanks anhTrích dẫn:
Gửi bởi thuhanoi

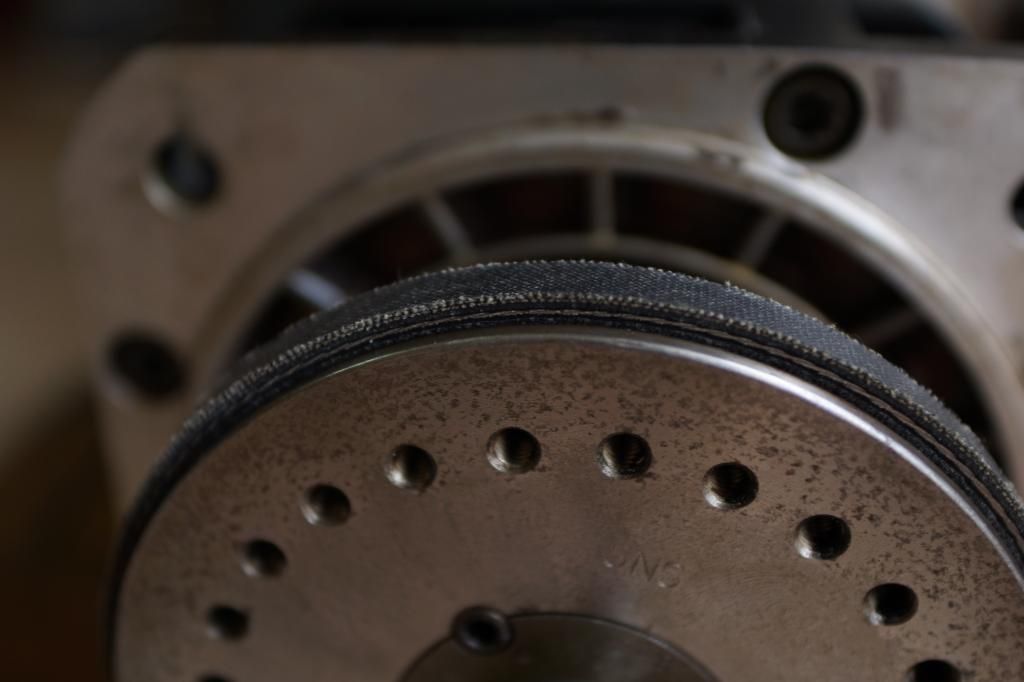

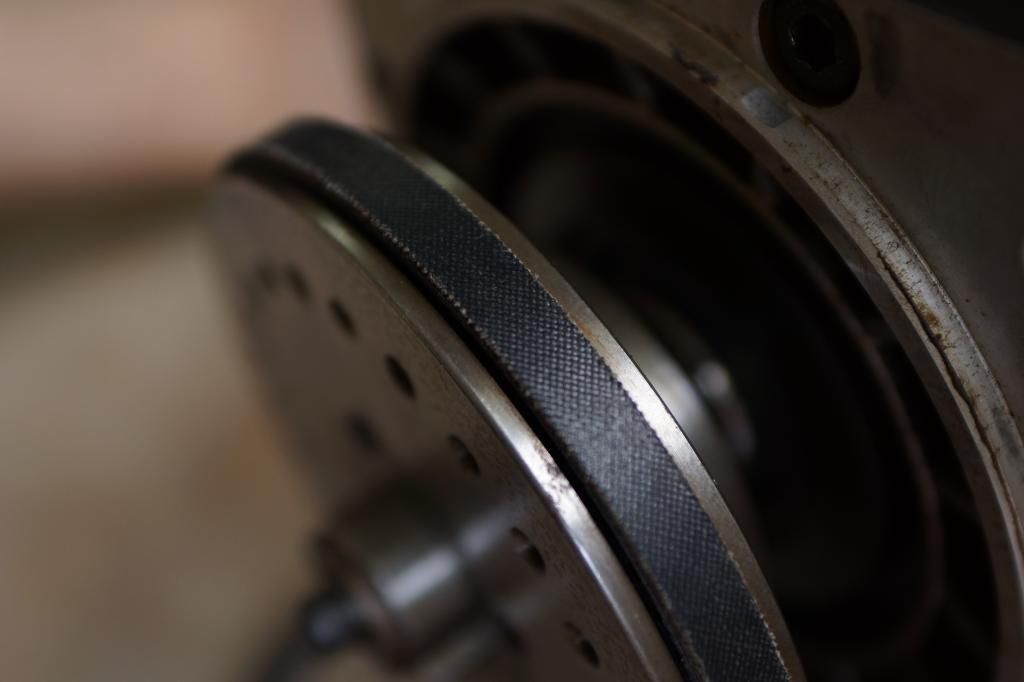

em mua 3VX, xem ra ko đúng loại rồi
ko biết 3V và 3VX có dùng lẫn lộn được ko
http://i1232.photobucket.com/albums/...c/DSC01588.jpg
http://i1232.photobucket.com/albums/...c/DSC01589.jpg
Trời , của 1 đồng công 1 lạn, chúc thành công mau ra sản phẩm 2end.Trích dẫn:
Gửi bởi nhatson
