Khoảng 1:6.5 gì đó e, cũng ko biết tính sao, a đếm số răng rồi chia ra ah. Ai biết tính cái này chỉ giúp ợ
Printable View
Khoảng 1:6.5 gì đó e, cũng ko biết tính sao, a đếm số răng rồi chia ra ah. Ai biết tính cái này chỉ giúp ợ
tính số răng hoặc đo bán kính ấy bác !Trích dẫn:
Gửi bởi GORLAK
Vậy đếm số răng rồi chia cho nó chắcTrích dẫn:
Gửi bởi huuminhsh
làm thêm cái căng dây đai nữa là hết rơ ngay đó mà :D
có thiết kế tăng đưa dây đai mà bác, ngay con step.Trích dẫn:
Gửi bởi jimmyli
Bác chạy qua mình xem thử, có vài con nhỏ nhỏ ra mặt bích luôn, bán giá hỗ trợ anh em, xài cốt chi không ngon bằng.Trích dẫn:
Gửi bởi GORLAK
Nếu muốn ra cốt thì cũng có luôn.
Thanks.
Ok bác, bữa e tính qua xong ngó ngó tí bác chạy đâu mất.Trích dẫn:
Gửi bởi blacksky2411
Bác phải alo em trước, em chạy như vịt đó.Trích dẫn:
Gửi bởi GORLAK
Chắc bó chiếu bác ơi, e loay hoay hoài ko biết chế sao, cai hs này nó xoay trục giữa chứ ko phải áo ngoài.
Nếu không gấp thì khi nào rảnh mình vẽ cho bác tiện 2 cái mặt bích lắp vào là OK. còn không thì bác cứ để đó từ từ ngâm kíu.Trích dẫn:
Gửi bởi GORLAK
Thanks.
Update tiến độ:

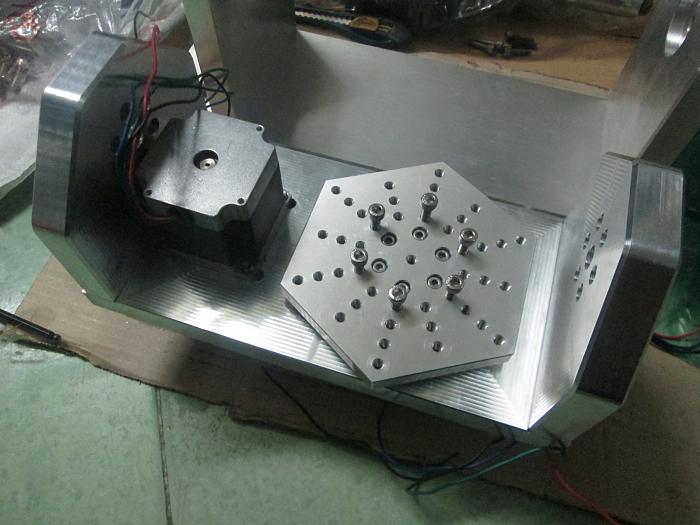

Đính kèm 28099
Đính kèm 28100
Kiếm cái hs nhỏ khó qua nên chế cái áo cho cái hs harmonic 14 luôn.

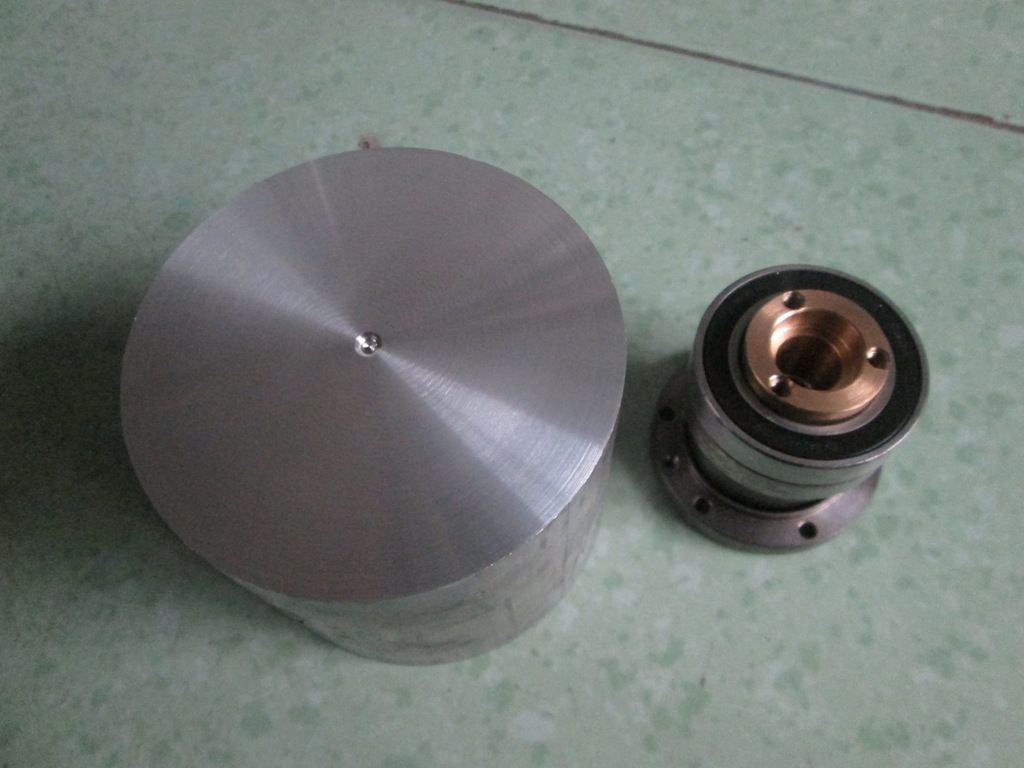

Nhôm nguyên khối.
http://i1180.photobucket.com/albums/...ps1tsqclni.jpg
Lên máy tiện.
http://i1180.photobucket.com/albums/...psxkbty1a5.jpg
Xong cái áo, chưa làm nút đơm khuy
http://i1180.photobucket.com/albums/...psmbe1ebee.jpg
http://i1180.photobucket.com/albums/...psxj4hadol.jpg
Gá vô thử, trơn tuột ko rơ ráo gì luôn.
http://i1180.photobucket.com/albums/...psdis5xjz8.jpg
http://i1180.photobucket.com/albums/...pscdser7lm.jpg
Gá lên thử cái vai đã làm trước đó, y chang luôn, ko rơ hay rục rịch.
http://i1180.photobucket.com/albums/...psxleftfe7.jpg
http://i1180.photobucket.com/albums/...psawewktff.jpg
Tháo ra gá lên cnc chạy lỗ.
http://i1180.photobucket.com/albums/...ps15iej4j8.jpg
Ráp lên, lỗ nào ra lỗ đó, kakak
http://i1180.photobucket.com/albums/...pskomeh74i.jpg

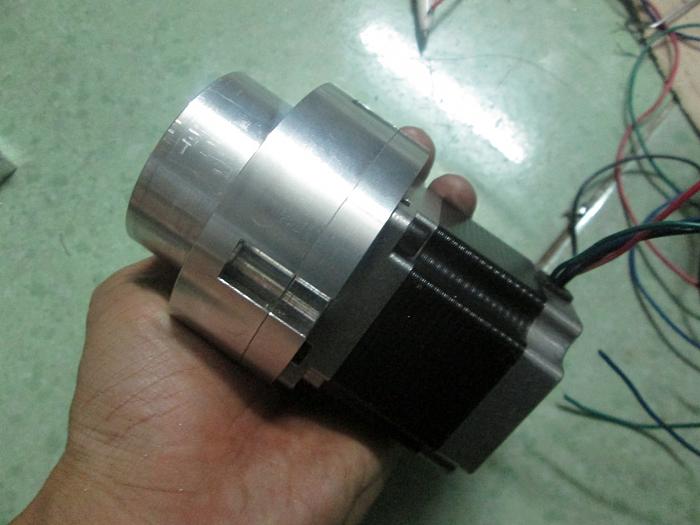

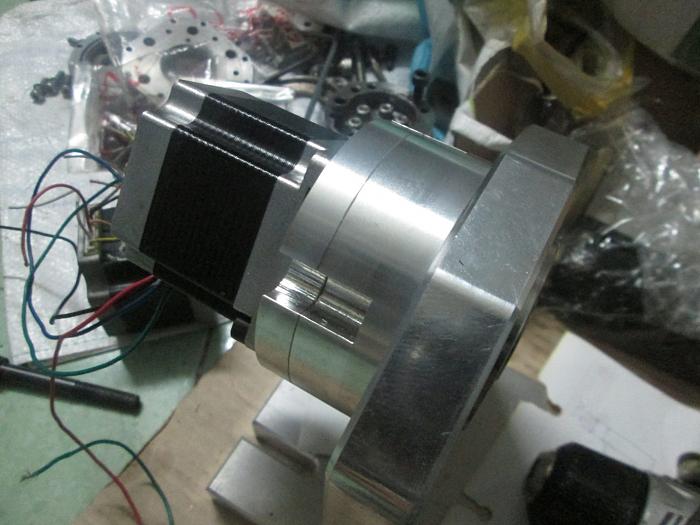

Ngoài ra còn tiện vòng chêm cho hs cứng ko bị thụt vô nếu chịu lực dọc hs, còn chạy mặt bích trước và sau là hoàn thành.
sao bác không mua bạc 5xxx nó là 1 bạc đạn tích hợp 2 bạc đạn góc , thế thì khỏi lo việc lún vào lún ra .
5xxx là double row angular contact bearing , so ra thì nó yếu hơn 1 cặp 7xxx ghép lại , nhưng ít nhất nó cứng vững hơn 6xxx , chống trượt dọc trục , chỉ cho xoay , nó giải quyết bài toán của gorlak rất dễ dàng.
E tận dụng cái có sẳn bác ơi, nói chung ko rành mấy món cơ khí vì e chả học cơ khí đc ngày nào, toàn học lóm nên có cái nào làm cái đó.
Còn việc chống tuột dọc là làm theo cơ cấu cái hs hảmonic khác đã thấy qua, sẳn đồ nên làm theo luôn.
bác chủ thớt có tính làm cảm biến home cho 2 trục AC khộng vậy?
Bác có cao kiến gì không? :DTrích dẫn:
Gửi bởi hoangmanh
kết cấu 2 trục AC của em đang làm giống y như của bác chủ vậy . E mới lắp xong cảm biến home cho trục A còn trục C đang tìm cách lắp sao cho hợp lí nè
Ngon.... cái sau chắc sẽ hoàn thiện hơn, vì cái này mình làm cho ng khác xài.Trích dẫn:
Gửi bởi hoangmanh
Các bác có thể lấy mấy con limit switch nhỏ dạng chân đá ( thường đóng/mở ) hay cảm biến tiệm cận xài cho gọn. Nhớ làm tăng đưa để set zero cho chuẩn nhé :D
