Dự án H frame CNC9090 phay kim loại

món như trong video là xử dụng hệ khí nén nên trong quá trình hoạt động thì phải có máy nén khí đi theo , còn ti thủy lực mở cửa thì hoạt động độc lập , sẽ tiện lợi hơn , nhưng tìm cây đủ phản lực cân bằng là hơi khó.

những con máy C của em đều lấy mấy cây ti thủy lực này cân bằng hết chứ không chơi cục tạ sau lưng.


thank you chú Hưng , giờ anh biết thêm món cân bằng khí nén là biết chọn loại nào phù hợp rồi , nhiều khi thấy đầy ở Q8 mà chẳng thèm quan tâm , thôi thì tìm mua vài cây sau này có dịp dùng , khí nén bền hơn , còn ti ben thủy lực ngán nhất là mấy miếng phốt ben bị lão hóa nó xì dầu ra là xẹp xuống luôn , thế là đem vào nhà cất tối đem ra quánh ăn trộm vì nó cứ như cái cây ba trắc ấy hohoho

Kiếm được cái ty pen thủy lực như của bác Nam CNC hành trình 400 và lực nâng cỡ 150Kg để lắp vào máy của em chắc cũng khoai. Nếu bác nào có inbox cho em phát nhé
Hộp số của em lắp tỷ lệ 1:5 của HD chạy Ok rồi. Phù hợp với nhu cầu phay mặt phẳng của em.

Gắn 2 cây 2 bên dc mà bác, 1 cây lực 50-70kg là bình thường.
Như cây này đường kính phần piston 30mm, cái ti khoảng 20mm, hành trình hơn 500mm, tổng dài 1m2. Lực của nó thì chắc phải 80-100kg, 1 mình ko nén nó nỗi.

Trục Z 160kg thì đối trọng 120kg dc rồi, phần con lại 40kg để visme và step giữ ok mà, chừa lại 1 phần lực nén xuống sẽ giảm lực bật lên khi gia công. Khi dao tiến xuống phôi sẽ có phản lực bật lên, bù trừ với cái khối lượng 40kg chắc là đẹp rồi.
https://lh3.googleusercontent.com/-z...67986158_o.jpg
https://lh3.googleusercontent.com/-5...71837535_o.jpg

Phản lực khí nén nó có lợi thế là có thể tuỳ nghi chỉnh lực bằng cách điều chỉnh áp.
Hệ thống đầy đủ nếu không tính máy bơm thì cần xy lanh khí, hệ thống van, bình tích áp riêng (thể tích min tuỳ theo tiết diện xy lanh và hành trình).
Máy china nếu có thường bỏ quên cái bình tích áp ;).
Ngoài ra nó còn dùng để căng đay.

Chào các bác! Sau một thời gian bận với công việc em lại tiếp tục với dự án.
Sau khi được căn chỉnh xong em đã phay thử nghiệm cái mặt bàn của chính nó
Mời các bác xem video
https://youtu.be/JkLR2mDnAt4
Trong video em cho ăn sâu 0.4mm tốc độ F1200
Dưới đây là chạy với dao phay ngón 12 ăn sâu 0.3mm F1200
https://youtu.be/JMaD4i5lFIk

che chắn lại đi ông , bán phụ tùng gì mà tiết kiệm quá , lấy đại vài tấm che cái bộ đồ lòng trục Y lại.

Trích dẫn:

---

Gửi bởi Nam CNC

che chắn lại đi ông , bán phụ tùng gì mà tiết kiệm quá , lấy đại vài tấm che cái bộ đồ lòng trục Y lại.

---

Tất nhiên là phải che chắn lại rồi bác ạ. Hiện đang trong qua trình chạy thử nghiệm. Trong tuần tới em sẽ làm hoàn thiện lại. Kem thêm 2 nòng pháo này bác ạ.
http://i331.photobucket.com/albums/l...psblun71fl.jpg
Em quyết dùng trợ lực bằng khí nén. Nó dễ lắp đặt, điều chỉnh áp lực và cho phí hợp lý

Trích dẫn:

---

Gửi bởi CKD

Phản lực khí nén nó có lợi thế là có thể tuỳ nghi chỉnh lực bằng cách điều chỉnh áp.
Hệ thống đầy đủ nếu không tính máy bơm thì cần xy lanh khí, hệ thống van, bình tích áp riêng (thể tích min tuỳ theo tiết diện xy lanh và hành trình).
Máy china nếu có thường bỏ quên cái bình tích áp ;).
Ngoài ra nó còn dùng để căng đay.

---

Em đã quyết định theo phương án này theo như ý kiến của cụ CKD. Vì em đã có mấy nén khí rồi.
Em mới mua 2 cây xy lanh khí hành trình 450mm tiết diện 32. Các bác cho em hỏi với khống lượng nâng của trụ Z khoảng 180Kg thì dùng bình tích báo nhiều lít thì phu hợp ạ?

Trông máy chạy có vẻ ổn.

Trích dẫn:

---

Gửi bởi ducmoctx

Em đã quyết định theo phương án này theo như ý kiến của cụ CKD. Vì em đã có mấy nén khí rồi.
Em mới mua 2 cây xy lanh khí hành trình 450mm tiết diện 32. Các bác cho em hỏi với khống lượng nâng của trụ Z khoảng 180Kg thì dùng bình tích báo nhiều lít thì phu hợp ạ?

---

Trước khi ước lượng cái bình thì tính sơ trước cái lực cùa xy lanh đã.
- 32 của bác là tiết diện (mm2) hay là đường kính thế? Cho là đường kính trong xy lanh luôn đê. Vị chi tiết diện khoảng 8cm2.
- 2 xy lanh thì tổng tiết diện là 16cm2

Tổng khối lượng của bác cần là 180kg, vậy áp cần là 180/16 = 11.25kg/cm2 Áp lực này khủng quá

Xy lanh có đường kính khoảng 50 mới ổn được.

hộc máu lần 1 , phải mua lại rồi , nên xài áp lực dưới 6kg/cm2 vì máy nén trung bình hoạt động 6-8kg/cm2 ...

mà lỡ mua rồi , thôi thì phang luôn đi , vì còn qua visme và động cơ kéo nên chênh lệch vài chục kg chắc vẫn hoạt động tốt.

Trích dẫn:

---

Gửi bởi Nam CNC

hộc máu lần 1 , phải mua lại rồi , nên xài áp lực dưới 6kg/cm2 vì máy nén trung bình hoạt động 6-8kg/cm2 ...

mà lỡ mua rồi , thôi thì phang luôn đi , vì còn qua visme và động cơ kéo nên chênh lệch vài chục kg chắc vẫn hoạt động tốt.

---

Theo em tính nó đỡ cho động cơ và vitme 100 kg là ngon rồi bác ạ. Máy em đang chạy thử em gắn trực tiếp động cơ vào vitme chạy mượt mà lắm. Nếu để ấp suất 6-8 kg/cm2 thì nâng đc 96-128 kg. Đường kính xy lanh là 32mm thì cần bình tích báo nhiêu lít để ấp suất ổn định 6-8kg?

Em tính như này có chuẩn không nhé. Gọi V là thể tích bình theo cm3. Thể tích của 2 xy lanh là x= 720cm3. Gia sử qua trình ném là đẳng nhiệt ta có
V.6=(v-x).8 => V = 4.x=2880cm3 ~ 3lit
Vậy bình tích cần 3 lít có đúng không các bác?

Bình tích càng lớn thì khi xi lanh di chuyển không làm thay đổi áp suất bao nhiêu. Em tính áp dao động cỡ 10% khi đi hết hành trình -> bình gấp 10 lần thể tích trên.

Bác làm đối trọng nên để dạng kéo, diện tích chịu lực của ben còn phải trừ tiết diện của ty ben, mất chừng 2cm2 nữa cho 2 bên => áp lực cần lớn hơn.

Thêm 1 câu nữa: máy xịn mà spindle chán quá, hic.

Thanks.

Trích dẫn:

---

Gửi bởi Ga con

Bình tích càng lớn thì khi xi lanh di chuyển không làm thay đổi áp suất bao nhiêu. Em tính áp dao động cỡ 10% khi đi hết hành trình -> bình gấp 10 lần thể tích trên.

Bác làm đối trọng nên để dạng kéo, diện tích chịu lực của ben còn phải trừ tiết diện của ty ben, mất chừng 2cm2 nữa cho 2 bên => áp lực cần lớn hơn.

Thêm 1 câu nữa: máy xịn mà spindle chán quá, hic.

Thanks.

---

Bác có thể giải thích cho em tại sao lại nên để dạng kéo mà không để dạng nén được hả bác.

Hi bác,
Nếu bác có xem qua sức bền vật liệu thì chắc biết trường hợp thanh dài chịu nén. Khi đó không tính bền nữa mà tính ổn định.
Tùy vật liệu mà định nghĩa thế nào là "dài". Với thép cỡ l/d > khoảng 30 lần, lúc này chịu nén kém ổn định. Nói nôm na cho dễ hiểu là dài quá bác nén nó bị cong trục.

Cái ben của bác cũng chưa phải dài lắm, với lại hãng thiết kế không ghi note gì thì mặc định nó có thế làm việc kéo và nén ok. Trường hợp của e chỉ phòng hờ thôi ợ.

Thanks.

Liên quan đến lực tác dụng nữa cụ Gà con. Khi lực lớn thì 1/30 nó chẵng có ý nghĩa. Trong một số tài liệu về vit me cũng có đề cập đến tỷ lệ này.
Trước cty mình làm có nhiều khuôn nhựa, có khuôn phức tạp dùng nhiều xy lanh hổ trợ đẩy khối động & rút khuôn. Có dẫn hướng đầy đủ. Ty 20 dài 200 mà bị cong hoài do quá lực :).
Thường thấy máy thiết kế chịu kéo nhiều, và xy lanh cũng hơi khác, cây ty bé :).
Trog cty trước cũng có con cnc, ước lượng z nặng khoảng 4t. Nó trợ lưc bằng xy lanh dầu mà cay ty đâu có 20.

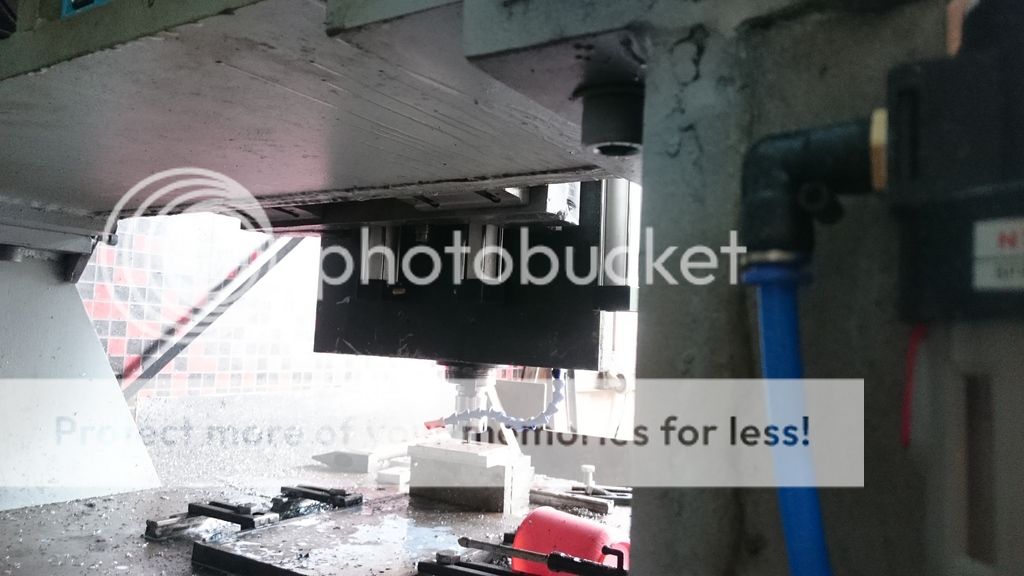

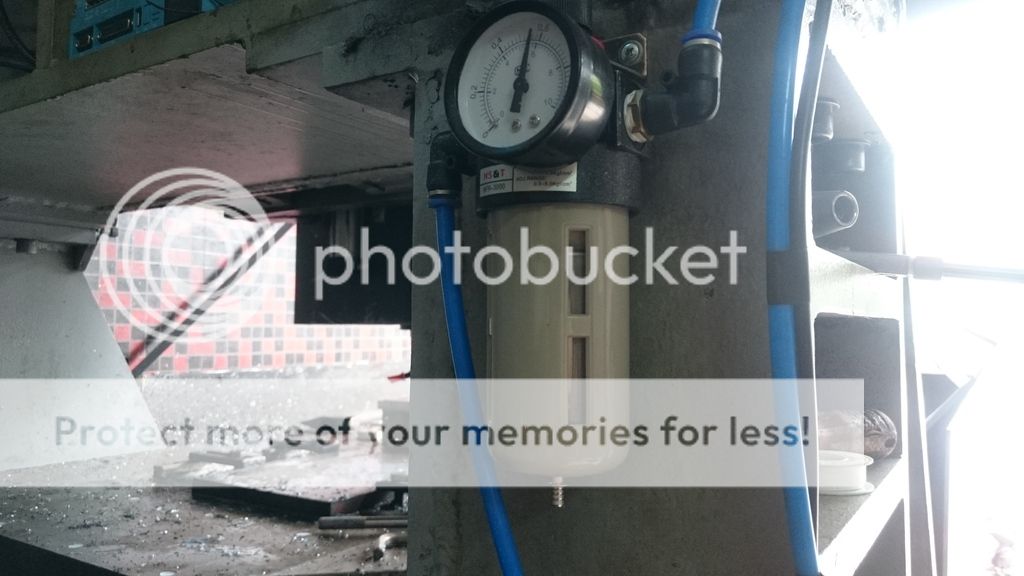

Công việc cứ túc tắc. Em mới lắp hệ thống trợ lực khí nén xong. Và đầy là hệ thống của em
http://i331.photobucket.com/albums/l...psz0pm1eas.jpghttp://i331.photobucket.com/albums/l...ps43iahobx.jpg
http://i331.photobucket.com/albums/l...psv7vzkysj.jpg
http://i331.photobucket.com/albums/l...psajmzcmiq.jpg

Với 3 cây xy lanh đường kính tiết diện 32. Hệ thống chuyển động êm ái vitme di chuyển nhẹ nhàng kéo dài tuổi thọ cho trục Z.

Trích dẫn:

---

Gửi bởi Ga con

Hi bác,
Nếu bác có xem qua sức bền vật liệu thì chắc biết trường hợp thanh dài chịu nén. Khi đó không tính bền nữa mà tính ổn định.
Tùy vật liệu mà định nghĩa thế nào là "dài". Với thép cỡ l/d > khoảng 30 lần, lúc này chịu nén kém ổn định. Nói nôm na cho dễ hiểu là dài quá bác nén nó bị cong trục.

Cái ben của bác cũng chưa phải dài lắm, với lại hãng thiết kế không ghi note gì thì mặc định nó có thế làm việc kéo và nén ok. Trường hợp của e chỉ phòng hờ thôi ợ.

Thanks.

---

Theo em dc học thì bác Ga con đang nói đến vấn đề Bất ổn định dọc trục khi chịu nén đúng tâm hoặc lệch tâm. Phần này cao siêu quá em chỉ học sơ thôi, ko dám múa may quay cuồng qua mắt thợ :D
Thực tế mấy Xylanh trợ lực này nó chịu kéo thì chỉ liên quan đến độ bền kéo và độ bền mỏi thôi mờ ?

cái này cân chỉnh xong ròi mới mở ra sơn à bác, hay để thế sơn luôn
