Cài thấp hơn thông số nó ghi trên motor một chút anh. Cài đúng nó nóng không chịu nổi.Trích dẫn:
Gửi bởi nhatson
Mấy con như Fanuc nó ăn dòng kinh lắm, như con 3k7-5k5 nhà em, loại 15.000rpm, dây đồng 1,6mm chập 6. Cài đặt 400Hz-80V khi chạy nó báo ~ 12A, 400Hz-145V như hãng nó cho ~ >30A (hãng recommended 160V, 500Hz).
Con heo mọi ở nhà cài 300hz - 60V nó cho ra ~ 8A khi chạy, cài 300hz -150V biến tần báo >30A.
Thanks.
đấy vấn đề em muốn đề cập là chúng ta ko có parameter của motor, viêc setting mang tính phỏng đoánTrích dẫn:
Gửi bởi Ga con
cái vfd build in của con kia em thik ở điểm là khả năng nó khai thác hết được sức mạnh của motor hơn là mình dùng với biến tần rồi setting
Cái này thì em công nhận. Em đang có một số spindle air bearing, đặc tuyến của nó bt thường không thể set được, phải loại chuyên dụng của nó hoặc nếu dùng bt thường thì dùng tạm thôi, vì mấy cái này chạy ở tần số rất cao, đặc tuyến đáp ứng + suy hao của vật liệu nó thay đổi.Trích dẫn:
Gửi bởi nhatson
Còn con Elite hay Colombo thì em nghĩ cũng như loại spindle thông thường thôi.
Thanks.
đang có con spindle NTN chạy 90.000, 4kw, 200v 1500hz, chả bik set làm sao
còn con GMN 60.000 380v 1000hz thì chạy 200v 500hz chuẩn :D
Với kiểu thông số ghi như này thì coi chừng.Trích dẫn:
Gửi bởi terminaterx300
Nếu set đúng con kia, chẳng hạn 200V-1500Hz thì dòng thường sẽ ra cao hơn danh định.
Kiểu ghi này đa số đa số là thông số điện áp cho driver chứ không phải motor.
P/S: cái bt Teleme 1600Hz hôm trước Nam lấy là điện 220 hay 380 quên mất rồi.
Thanks.
em nghĩ là nó có sự khác biệt, ko thì nó ko sống nỗi với hàng chinaTrích dẫn:
Gửi bởi Ga con
còn spindle airbearing em thấy 1 số loại dùng PAM thay vì PWM
con đó là altivar 71, điện 380v, dòng này với unidrive của emerson là chuyên chạy spindle :DTrích dẫn:
Gửi bởi Ga con
Con Altivar Telemecanique đó anh tháo từ máy HVAC ra mới đểu chứ. Con còn lại thì loại thường.
Dòng này có cái màn hình LCD lợi hại lắm, lúc trước làm dự án cũng có dùng, con chạy cho máy bơm ép nước trên FPSO, 250HP x 2.
Thanks.
Hôm nay là ngày đen như cụ than.. bạn bè thì lo đi ăn giỗ, máy tính thì bị dum RAM, mạng thì bị lũ cẩu xua cá mập cắn cáp nên giờ chạy ì à ì ạch. Cũng may là diễn đàn dù hơi chậm nhưng vẫn chiến tốt.
Buồn chán, lôi con IM483 ra làm vài cái ảnh ruột gan post lên diễn đàn để câu view, câu like chơi. Nếu có bác nào đã post ảnh rồi thì xin phiền. Vì mạng chậm nên lười kiểm tra.
Thông số:
- Điện áp làm việc: 12-48V
- Dòng làm việc: 3.0A
- Vi bước: 1/2 -- 1/256 (theo cả nhị phân & thập phân)
Tản nhiệt màu vàng.. sang trọng :)
Đính kèm 7343
Đính kèm 7338
Quả tim là IM2000S
Đính kèm 7337
Công suất là L6203, ổn áp điều khiển dùng LM317
Đính kèm 7339
Đính kèm 7340
Đính kèm 7341
Đính kèm 7342
Thông tin chi tiết ở đây
Thông tin con tim của IM483 ở đây
Nếu nhớ không lầm thì mấy anh WoodDesker của chị na cũng dùng con IM2000S này.
IM483 được thiết kế với sơ đồ khối thế này
Đính kèm 7344

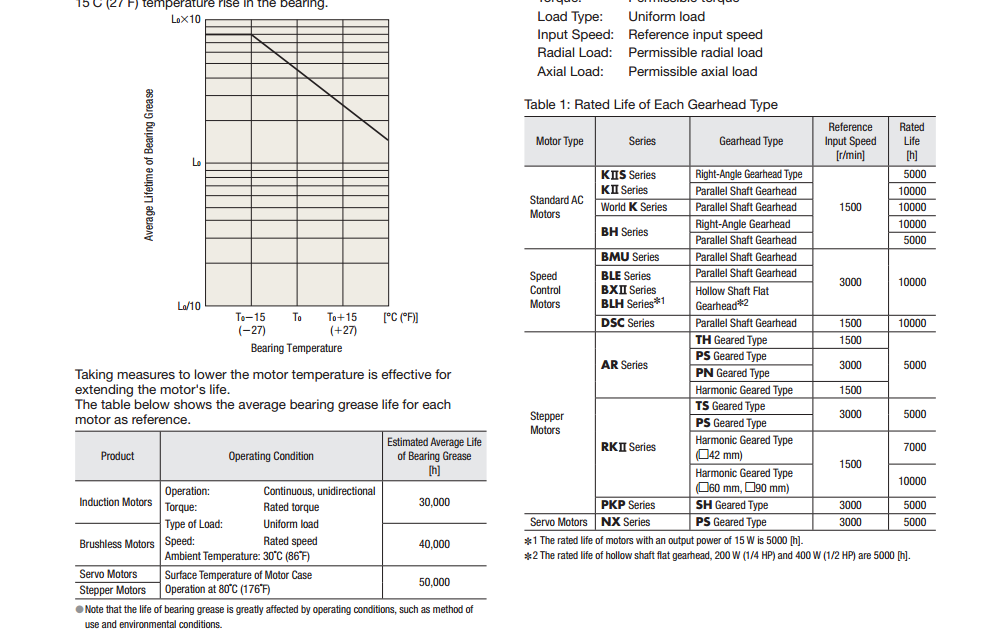

theo khuyến nghị của vexta, stepper motor nhiệt độ vỏ 80oC có thể sử dụng 50k giờ
http://i1232.photobucket.com/albums/...elec/vexta.png
http://www.orientalmotor.com/product...rvice_Life.pdf
lâu lâu lôi lên phát
Xtreme Torque Stepper Motor
https://www.youtube.com/watch?v=YM5POA7grsM
https://www.youtube.com/watch?v=62LBjMW9HPE&index=1&list=PL0LkF871vltnV7FU vOHo6_hAVZ-0qYKrU
5 Common Problems and Solutions
https://www.youtube.com/watch?v=SKFZEDYkHLU&index=8&list=PL0LkF871vltnV7FU vOHo6_hAVZ-0qYKrU
Layout power line của Alpha xì khói đây cụ Linh nhatson ạ.
Đính kèm 8277
Đính kèm 8278
Đính kèm 8279
Đính kèm 8280
Ngồi buồn lại nghĩ ra cái ý tưởng linh tinh, tình hình là e có một mớ driver 2 phase 3a đến 4a nhưng motor lại cần dòng tầm chục a , motor 8 dây vậy e có thể đấu 2 driver cho 1 motor step mỗi driver trị 2 cuộn dây chug tín hiệu điều khiển dc ko, có cụ nào thử chưa tư vấn hộ e vs, thank các cụ
chạy thì em thấy là được, vấn đề ngon hay ko là chuyện khácTrích dẫn:
Gửi bởi racing boy
nay đi thực địa với cụ vinamitcnc , chộp được 2 mẫu drive của máy gõ kiến

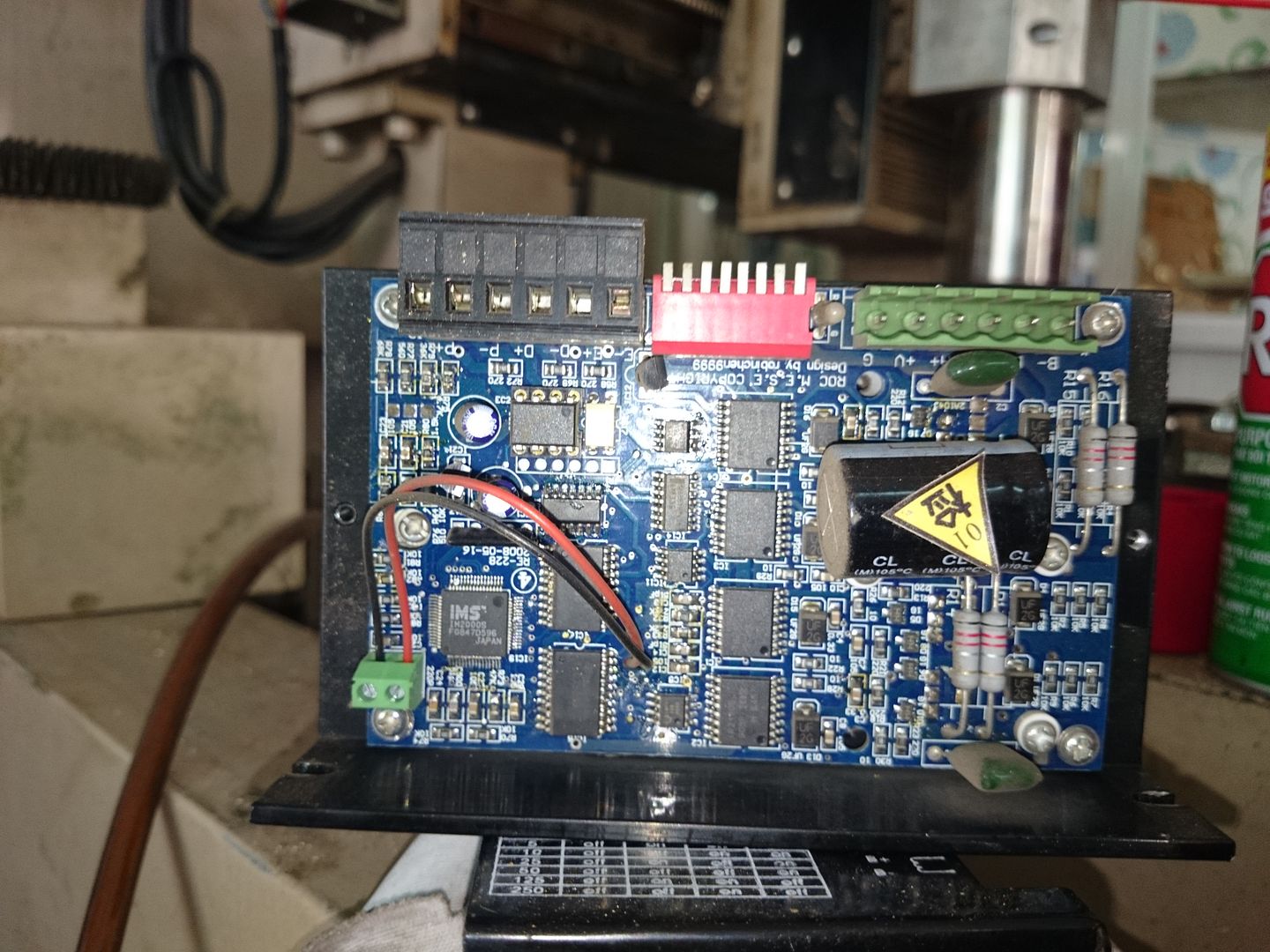

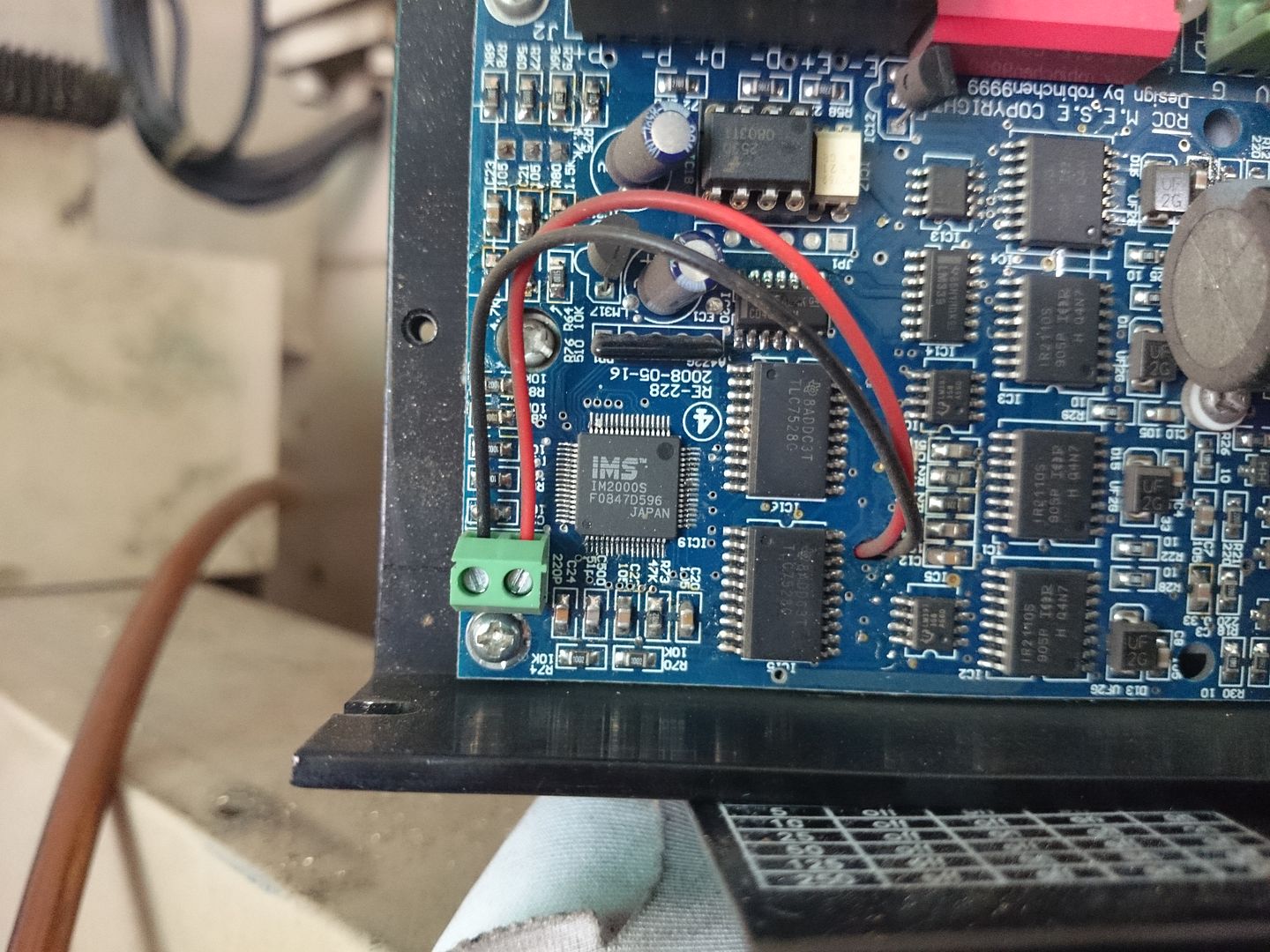

1 loại dùng chip IMS
http://i1232.photobucket.com/albums/...c/DSC_2091.jpg
http://i1232.photobucket.com/albums/...c/DSC_2095.jpg

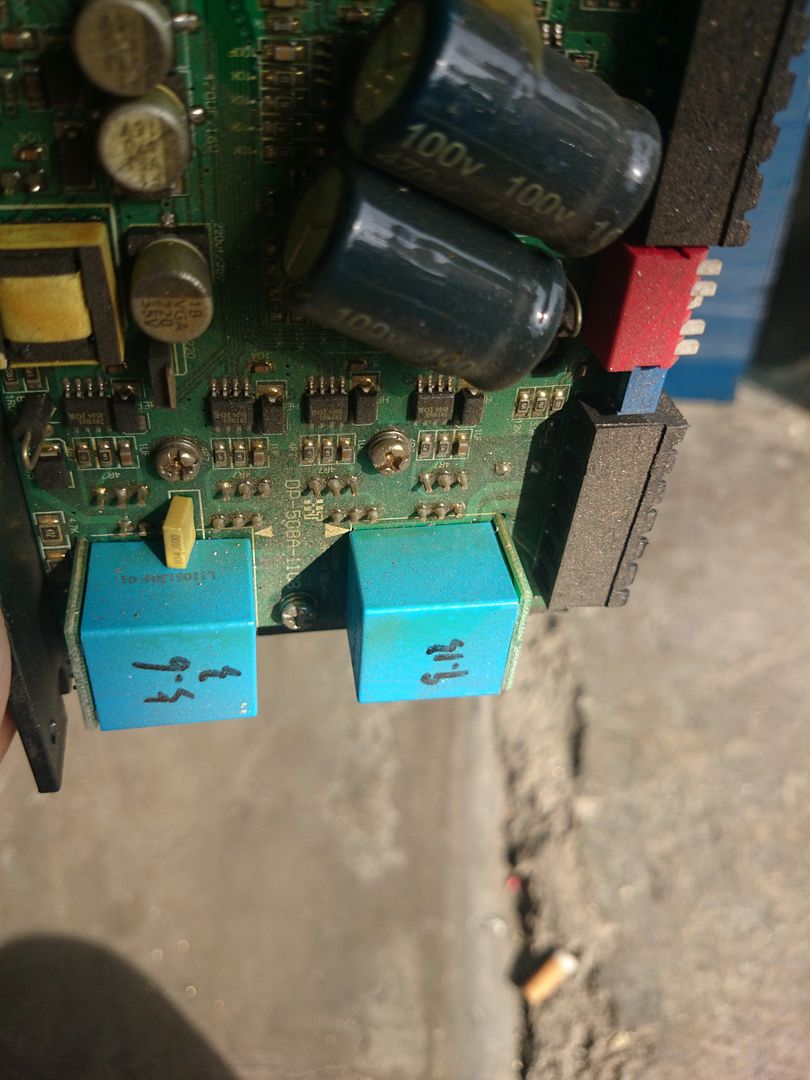

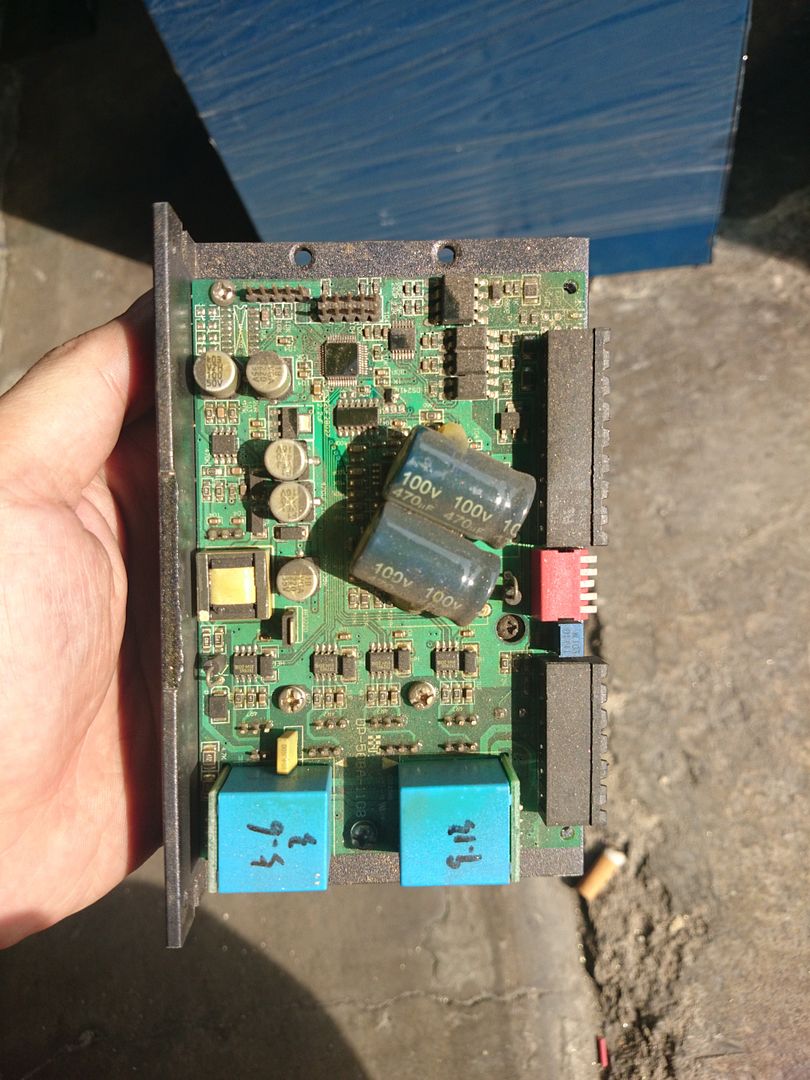

1 lạoi gấu hơn, dùng tms320f2807+curent hall sensor
http://i1232.photobucket.com/albums/...c/DSC_2098.jpg
http://i1232.photobucket.com/albums/...c/DSC_2099.jpg
http://i1232.photobucket.com/albums/...c/DSC_2101.jpg
máy cnc woodpecker, hãng cũng chịu đầu tư gớm, tự ptrien drive cho máy của hãng
Em đọc specs của bọn IRF tự nhiên théc méc là tại sao cùng là Half-Bridge Driver mà bọn nó đẻ ra lắm version thế? (ý em là bỏ qua vụ dòng/current, chỉ théc méc về tính năng)
1. Con IR2110: HIN, LIN độc lập => tại sao vậy cụ? lỡ nó bị shoot-through thì sao?
2. Con IRS2184: HOUT & LOUT share cùng 1 tín hiệu IN. Cần tắt thì cấp tín hiệu vào SD (ShutDown)?
3. Con IR2010 thì giống con IR2110 nhưng thêm cái SD (ShutDown) nữa?
4. Con IR2003 thì có shoot through prevention, nếu cả LIN & HIN đều bật thì 2 đầu ra đều tắt
Nói chung đọc xong thì đầu em loạn cào cào luôn. Đặc biệt là mục 2 & mục 4 (IRS2184 vs IR2003) thì khác nhau ở chỗ nào? Nếu mình dùng SD để turn off thì so với cách turn off LIN & HIN của IR2003 thì có gì khác nhau ko?
