với mạch 4 layer sẽ đở nhức đầu hơn nhiều ah

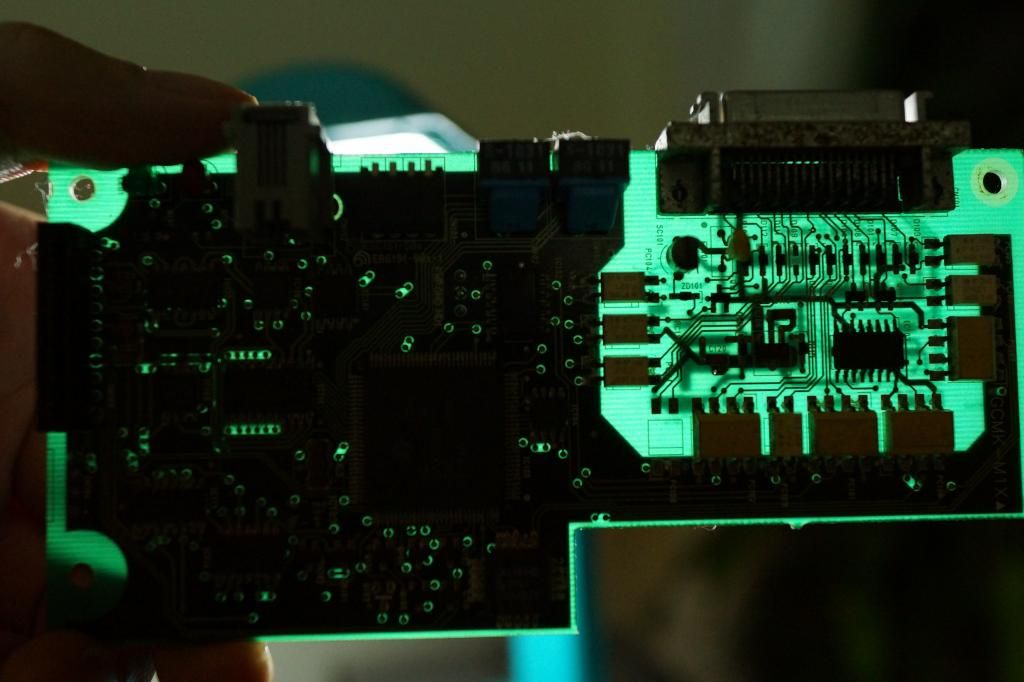

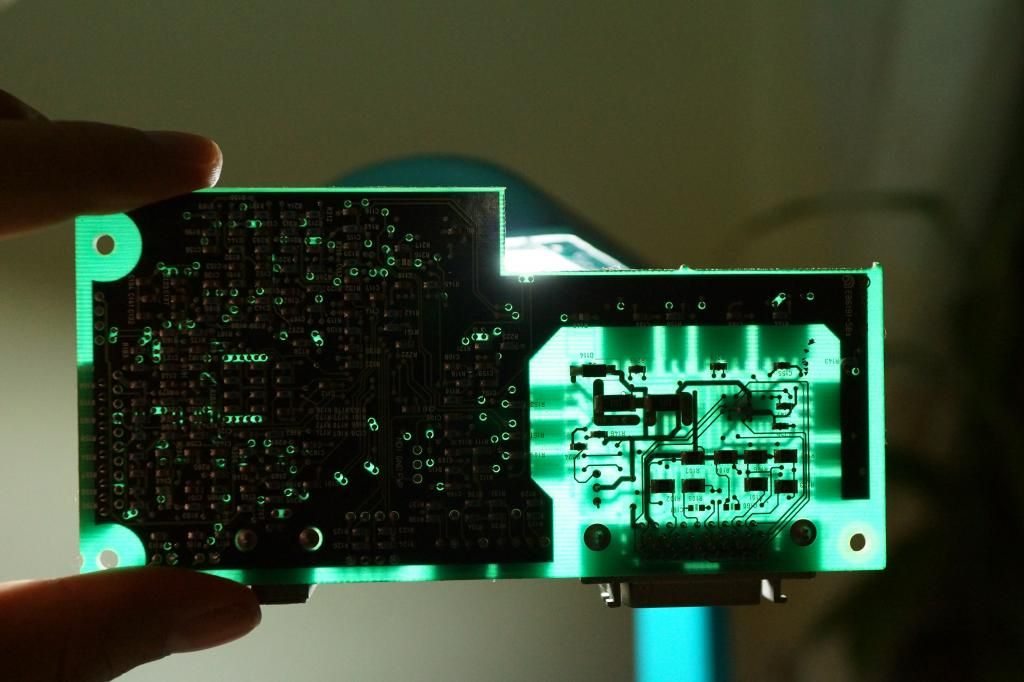

bo cs biến tần cụ it noi vớt cho em

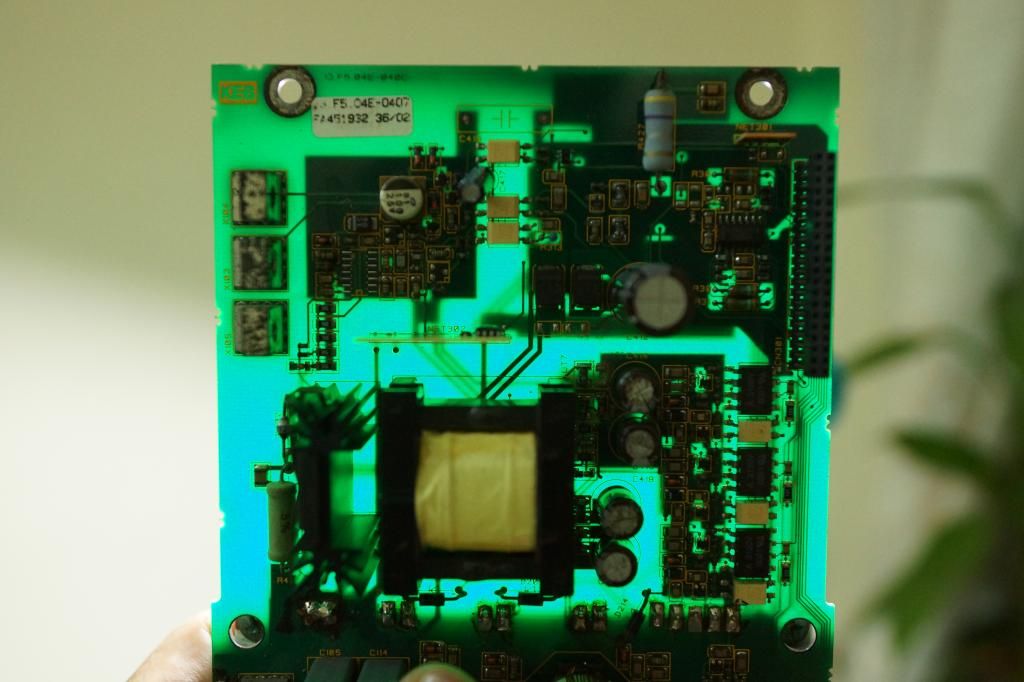

bo điều khiển alpha step

[anhxco]

http://www.ti.com/lit/ml/sloa089/sloa089.pdf
http://www.celectronics.com/seminar/...EEE11-9-05.pdf
http://www.latticesemi.com/lit/docs/...pac/an6012.pdf
http://www.analog.com/static/importe...0Grounding.pdf
http://books.google.com.vn/books?id=...hnique&f=false

sau khi luyện các tài liệu, em túm lại là, mạch tốt nhất là 4 layer, có hằn 1 layer là ground, ko có bất cứ trace nào trên đó , phủ mass cho từng vùng chức năng
khi đó chúng ta mới làm đúng lý thuết kỹ thuật nối ground được, còn 2 layer thì đôi khi phải chấp nhận

Hi bác!

Xin lỗi vì hỏi bác hơi kỹ, vì em thấy cách giải thích và đưa vấn đề hơi chung chung, và nói thật là e không đồng ý lắm với các cách giải thích đấy ạ (trừ cái anten thì có lý chút, hìhi).
Nếu bác đã ngấm hết các tài liệu trên thì chắc là cũng có nhiều kinh nghiệm rồi, có lẽ bác nhác giải thích nhiều cho ae hiểu. Trước đây công việc của em cũng có 1 phần dính đến signal integrity, có lẽ VN mình cũng ít người làm về cái này, không biết bác NS có ngâm cứu nhiều về phần này không, có khi có cơ hội gặp nhau ae đàm đạo chút, chú giờ bỏ nghề rồi cũng dễ mai một( nói nhỏ chút, trước em ham hố đòi làm nhiều thứ lắm, có mỗi phòng software và firmware là e không đụng vào thôi à).
Về layout thì như bác nói đúng rồi, tốt nhất PCB nên theo kiểu sig-plane-plane-sig... nó giải quyết nhiều vấn đề chứ không chỉ mỗi cái gound loop đâu ạ, nhất là với board high speed là bắt buộc luôn. mới lại những board trước đây cty e design đều ít nhất là 4 lớp rồi, nên cũng không quan tâm đến vấn đề trên lắm, trước chỉ rút ra 1 điều là lam sao đường quay về của tín hiệu làm sao càng ngắn càng tốt.

Với ae mình làm mấy board này tốc độ cũng thấp nhưng vẫn là digital bác ạ, về low speed mà layout cho analog không nhiếu mới là vấn đề ( cái nì e nói board 1 lớp nhé).
Túm lại baord trên mà bác Ngoc anh chơi 2 lớp, 1 lớp sig, 1 lớp plane là tuyệt, đảm bảo không ai dám chê nữa, hehe.

Chút trao đổi với bác NS, rất vui đc quen bác.

[anhxco]

với mạch 4 layer sẽ đở nhức đầu hơn nhiều ah

bo cs biến tần cụ it noi vớt cho em




bo điều khiển alpha step

Sao cụ phải soi mệt thế, cần e gửi cho ít file PCB mà coi, 16-20 lớp cũng có luôn hehe.
Mà e nói thiệt, board càng nhiều lớp thiết kế càng dễ chứ không phải như mọi người vẫn nghĩ là " ui chao nó nhiều lớp đâu nhé", chị tội nó tốn tiền thôi à.

[nhatson]

em ko thấy nó tốn tiến khi sản xuất, nhưng prototype thì phiền ah

còn về loop ground, vấn đề này trầm trọng khi là mạch công suất, có dòng lớn, với tín hiệu có dòng nhỏ có lẽ ko ảnh hưởng, nhưng theo theo thói quen, em ko thik để nó loop

còn mạch high speed, muốn tranh luận em nghĩ cần có 1 cái osc xịn+ probe active xịn thì mới chém được ah
thiết kế xong, có bản prototye rồi, cần có OSC để kiểm tra xem tk hiệu quả đến dâu, ko thể test theo kiêu ok chạy được , cái này thì em ko có nên ko chém

còn về step drive, 1/2 là digital, 1/2 là analog bác ah, em bị hành về vấn đề này rồi,
đang cân nhắc có cần lên 4 layer để kiểm tra xem tke với 2 layer hiện tại là ổn hay ko

em cũng vote cho pan 1 layer sinal, 1 layer ground, vấn đề là cái đó cụ chũ theard phải đi đặt, ko diy được thì phải

b.r

[nhatson]

Sao cụ phải soi mệt thế, cần e gửi cho ít file PCB mà coi, 16-20 lớp cũng có luôn hehe.
Mà e nói thiệt, board càng nhiều lớp thiết kế càng dễ chứ không phải như mọi người vẫn nghĩ là " ui chao nó nhiều lớp đâu nhé", chị tội nó tốn tiền thôi à.

hehe thị phạm bằng đồ có sẳn cho tiện ah, chém ko có dẫn chứng khó chịu lắm ah

làm mấy món high speed , em nghĩ ko cần đọc nhiều, mấy chú ic đều co err sheet, layout guide, cứ làm theo, test xem nó thế nào ko ổn thì tìm nguyên nhân rồi sửa ah


b.r

[anhxco]

em ko thấy nó tốn tiến khi sản xuất, nhưng prototype thì phiền ah

còn về loop ground, vấn đề này trầm trọng khi là mạch công suất, có dòng lớn, với tín hiệu có dòng nhỏ có lẽ ko ảnh hưởng, nhưng theo theo thói quen, em ko thik để nó loop

còn mạch high speed, muốn tranh luận em nghĩ cần có 1 cái osc xịn+ probe active xịn thì mới chém được ah
thiết kế xong, có bản prototye rồi, cần có OSC để kiểm tra xem tk hiệu quả đến dâu, ko thể test theo kiêu ok chạy được , cái này thì em ko có nên ko chém

còn về step drive, 1/2 là digital, 1/2 là analog bác ah, em bị hành về vấn đề này rồi,
đang cân nhắc có cần lên 4 layer để kiểm tra xem tke với 2 layer hiện tại là ổn hay ko

em cũng vote cho pan 1 layer sinal, 1 layer ground, vấn đề là cái đó cụ chũ theard phải đi đặt, ko diy được thì phải

b.r

Dạ vâng, cái ni e không dám chém đâu ạ, như e nói phần signal integrity là mần cái công việc đua ra rule để layout, và stakup để làm pcb mà. Nó dùng paafn mềm mô phỏng cụ ạ, cũng tương tự sau này cụ đua lên soi trên osilo vậy thôi. Cty e chuyên làm protoype cho các hãng mà, thường là sản phẩm đấy dùng test chip mới, hoặc ra thương mại sau đó vài năm. Ra board thì khách hang test chứ bên e cũng k có thiết bị cụ ạ.

À quên, còn về phần công suất nó có thêm phần power integrity nữa, cơ mà ít khi làm vì bên e k thấy mấy sản phẩm về công suất đại loại thế, thường chủ yếu về network. Láu láu khách hàng có yêy cầu thì mới làm à.

Cụ muốn nghiên cứu thì e chỉ phàn mềm nghiên cứu thử

[nhatson]

Dạ vâng, cái ni e không dám chém đâu ạ, như e nói phần signal integrity là mần cái công việc đua ra rule để layout, và stakup để làm pcb mà. Nó dùng paafn mềm mô phỏng cụ ạ, cũng tương tự sau này cụ đua lên soi trên osilo vậy thôi. Cty e chuyên làm protoype cho các hãng mà, thường là sản phẩm đấy dùng test chip mới, hoặc ra thương mại sau đó vài năm. Ra board thì khách hang test chứ bên e cũng k có thiết bị cụ ạ.

mí thứ cụ nói là đồ gấu roài, như fpga viterx ấy
em tầm spatan3/6 với C2000 của TI là gúm lắm ràoi, vẫn ngắm nghía thoai

cá nhân 1 chút, chỗ cụ làm là international hay là VN 100% ah

b.r

[anhxco]

mí thứ cụ nói là đồ gấu roài, như fpga viterx ấy
em tầm spatan3/6 với C2000 của TI là gúm lắm ràoi, vẫn ngắm nghía thoai

cá nhân 1 chút, chỗ cụ làm là international hay là VN 100% ah

b.r

Hihi, ý cụ hỏi là ý gì ạ, Chổ e làm vn gần 100%, mà ông chủ với một số ngườ thì mang quốc tịch k phải VN ạ.
Nhưng mà giờ e k còn làm nữa, chỉ nhắc đến để hồi tưởng chút thôi, giờ ở ĐN có vài nơi 100% VN mà gấu lắm, về hardware và system design cụ ạ.
Mà đúng tự dưng nói về cv củ e chém hơi ghê, chắc vẫn còn hơi luyến tiếc, hic

[nhatson]

heheh thế thì chỗ cụ có yếu tố nước ngoài ah

về cv em vẫn thik làm từ đầu tới dít> nên chỉ làm mí cái nhỏ nhỏ thôi, mấy cái bự dĩ nhiên đầu tới đít ko được roài

về lay out, em vẫn ko thik bị thành ring, để nay mai em sẽ test cho cụ thấy ring và ko ring nó thế nào
nhưng với mạch opam , em lại thik ring ground để bảo vệ 2 chân input



http://www.cypress.com/?docID=46062

[anhxco]

heheh thế thì chỗ cụ có yếu tố nước ngoài ah

về cv em vẫn thik làm từ đầu tới dít> nên chỉ làm mí cái nhỏ nhỏ thôi, mấy cái bự dĩ nhiên đầu tới đít ko được roài

về lay out, em vẫn ko thik bị thành ring, để nay mai em sẽ test cho cụ thấy ring và ko ring nó thế nào
nhưng với mạch opam , em lại thik ring ground để bảo vệ 2 chân input

Dạ, có gì bác test e coi thử. Như bác noi là ring hay open ring thì cái nào cũng có lợi có hại, căn bản phải dùng đúng, mà theo e thấy nó chỉ có ý nghĩa với board 1 lớp thôi ah,
Kinh nghiệm của e thì vậy, phủ hết gound và dùng stitching vias, đấy là cách giảm crosstalk hiệu quả nhất. Bác có điều kiện cứ làm 1 board cho nhiều trường hợp rồi test thử.

[nhatson]

đợt tới , em làm thử 4 layer xem sao, giờ thì nghịch cơ khí tí, suy nghĩ bắt đầu bị lói mòn rối

[ít nói]

Sao cụ phải soi mệt thế, cần e gửi cho ít file PCB mà coi, 16-20 lớp cũng có luôn hehe.
Mà e nói thiệt, board càng nhiều lớp thiết kế càng dễ chứ không phải như mọi người vẫn nghĩ là " ui chao nó nhiều lớp đâu nhé", chị tội nó tốn tiền thôi à.

cảm giác như cụ cứ thích phải đè anh em ra phang. . nói chung là diễn đàn chung có rất nhiều cao thủ họ không show hết kiến thức . với cả động viên anh em diy. Có thể em ko giỏi như vì thực tế em ko phải làm cơ khí chỉ là dân tay ngang có công việc ổn định và chơi thêm như 1 thú vui lúc nhàn rỗi. nêu nhiều thứ hiểu biết kém.
tuy nhiên em học đc ơ pác nhatson nhìu thứ lắm. lời quá ta

[nhatson]

cảm giác như cụ cứ thích phải đè anh em ra phang. . nói chung là diễn đàn chung có rất nhiều cao thủ họ không show hết kiến thức . với cả động viên anh em diy. Có thể em ko giỏi như vì thực tế em ko phải làm cơ khí chỉ là dân tay ngang có công việc ổn định và chơi thêm như 1 thú vui lúc nhàn rỗi. nêu nhiều thứ hiểu biết kém.
tuy nhiên em học đc ơ pác nhatson nhìu thứ lắm. lời quá ta

em thấy học bao la, học mãi chả xong, cứ làm, có prolem thì nghĩ cách, có điều dạo này đại đa số là lười, hỏi cụ guc go xem có ai nghĩ hộ chưa, có rồi thì thử cách người ta xem thế nào
còn chưa thì..... cho nảo nó chạy tí


b.r

[nhatson]

ngoài lề tí, nhưng có thể reset lại năng lượng để suy nghĩ

b.r

[anhxco]

cảm giác như cụ cứ thích phải đè anh em ra phang. . nói chung là diễn đàn chung có rất nhiều cao thủ họ không show hết kiến thức . với cả động viên anh em diy. Có thể em ko giỏi như vì thực tế em ko phải làm cơ khí chỉ là dân tay ngang có công việc ổn định và chơi thêm như 1 thú vui lúc nhàn rỗi. nêu nhiều thứ hiểu biết kém.
tuy nhiên em học đc ơ pác nhatson nhìu thứ lắm. lời quá ta

Em thấy bác hơi quá lời đó, ở đây e cũng như bác, mọi thứ đều chia sẽ hết.
Với bác NS thì e thấy quý bác ấy ở chổ rất nhiệt tình, nên cũng cố gắng chém với bác ấy một chút cho vui. Chứ hồi tham gia đến giờ toàn đi hỏi không à.

[nhatson]

Em thấy bác hơi quá lời đó, ở đây e cũng như bác, mọi thứ đều chia sẽ hết.
Với bác NS thì e thấy quý bác ấy ở chổ rất nhiệt tình, nên cũng cố gắng chém với bác ấy một chút cho vui. Chứ hồi tham gia đến giờ toàn đi hỏi không à.

to cụ it noi, cao thủ thì nhiều, nhưng ko đúng vấn đề thì cũng ko lôi kiến thức ra được
1 trường hợp nữa, đôi khi là vấn đề công việc, sỡ hữu những kỹ thuật tiên tiến đôi khi là nhà tư bản, anh em ky thuật biết nhưng cứ phải khắc cốt ghi tâm thôi ah
