[Builf log] DIY Máy C Frame - Từ thiết kế đến thực tế - Học hỏi, chia sẽ kinh nghiệm

[nhatson]

@Thắng
Anh nghe theo bác Nam, cũng muốn dùng vitme lớn nhất bước 5 thôi. Cám ơn em!

@CKD
Cám ơn bác đã giải thích cụ thể phần canh chỉnh. Hướng làm của em cũng giống như những gì bác đã nêu.

@thucongmynghe79, thuhanoi
Cái epoxy về độ cứng thì ok rồi. Còn về độ bằng phẳng của epoxy, sau khi pha nó khá là lỏng, khi nào làm thực tế mình sẽ kiểm tra lại độ bằng phẳng của nó. Nếu không được thì đục ra lại thực hiện phương án khác.

@nhatson
Mình cũng đang hướng đến kiểu thiết kế của skyfire nhưng chắc về độ chuyên nghiệp không thể bằng nó được.

Cám ơn các bác!

em có mấy tấm hình skyfire, con đầu tiên nó dùng DMG mori seike để gia công, mấy con sau tự nó xử nó, máy bị virut ăn, hỏi cụ guc chưa ra, đang có gắng

b.r

[nhatson]

vai trục z bụ có vẻ quan trọng

[Mạnh Tường]

Thấy các bác đang bàn đến vấn đề máy C Frame nên cho em hỏi ké tí :
Em có cục sắt hình thù như dưới đây : Hình như nó là cái bộ phận ép dùng khí nén thì phải, nặng gần 30kg. Em thấy các mặt lắp ghép vuông góc đều được phay phẳng , khối sắt ở phần đầu có thể chỉnh cao thấp theo rãnh cũng được phay phẳng. Với kích thước kèm theo thì có thể dùng làm bộ khung mang trục Z ở phần đầu để chế con máy C Frame mini được không ?

URL=http://s916.photobucket.com/user/vumanhtuong1/media/1_zpseec1a665.jpg.html][/URL]

[thuhanoi]

Cái này đẹp quá rồi còn gì nữa mà không phang ngay 1 con đi bác. Kích 150 bác làm một tấm thép dày dài hơn (ví dụ 400 chẳng hạn) ốp lên phía trên là đẹp chán

[ngocpham]

Cục sắt này + với bàn chữ thập là quá đẹp cho 1 con C-frame đó anh.
(Anh làm cho em đu theo )

[biết tuốt]

bán đê bạn ơi

[nhatson]

em nhầm, skyfire gia công bằng máy china

[nhatson]

em đoán món này để lấy dấu khoan lỗ bát cái mount motor đúng ko ta?

[nhatson]

em gặp con này ngoài bãi, khoan taro, trượt và vít me rất là khiêm tốn

[CKD]

còn máy lớn thường họ ko tiết kiệm băng máy, bàn T slot chạy trên băng, ko tận dụng gắn ray trên bàn T

Vầy thì độ cứng vững sẽ cao hơn nhiều bác ạ. Vì phôi & gia công bao giờ nó cũng nằm trong không gian của trục Y.

[CKD]

em đoán món này để lấy dấu khoan lỗ bát cái mount motor đúng ko ta?

Vụ này là nó lắp cái motor mount cho đồng tâm với trục vit thôi bác.. lỗ khoan thì đã tính toán & khoan từ khi chưa lắp chi tiết.. nhưng nó có độ rơ và chuyển vị nhất định. Lắp cái định tâm bằng nhôm vào.. sau đó xiết ốc là xong, không cần phải lăn tăn.

[blueocean]

Thấy trên hình sao máy nó làm thanh trượt dư ra vậy nhỉ?

[CKD]

Thấy trên hình sao máy nó làm thanh trượt dư ra vậy nhỉ?

Có thể nó dùng để đở cover che bụi đó bác.

[blueocean]

Mây hum nay bận chạy hàng, ko có thời gian tiếp tục vẽ, thôi đành úp cái ray NSK mới nhận của bác Quảng. Nó sẽ nằm trên trục Z của máy, tối nay rãnh rỗi vẽ vời tiếp cho các bác chém chơi

[blueocean]

Tiếp tục các bác!
Em tiếp tục thiết kế căn bản trước, ok kết cấu rồi sẽ tiếp tục chi tiết hơn các phần còn lại cho hoàn chỉnh.

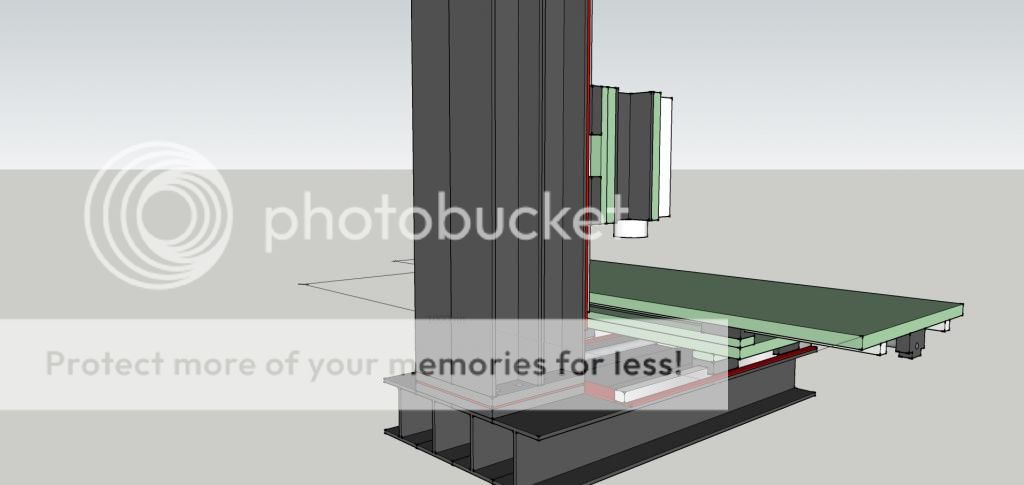

- Tổng thể trụ Z



E hàn 4 cây H100 vào làm trụ. Mặt đế hàn tấm sắt 16ly, chân đế cũng hàn tấm 16ly bít lại. 2 tấm khoan và taro 8 con ốc 12. E có thể hiện lớp epoxy màu đỏ giữa 2 tấm sẽ bơm vào sau khi canh chỉnh. Trên trụ em cũng làm epoxy cân bằng để bắt ray và gối đỡ vít me.
Về phần gá spindle. Em lót 2 tấm nhôm cân bằng giữa block và áo nút. Sau đó đệm 1 tấm mặt bích 20ly liên kết ray và vitme. Mặt bích em tính khoan và taro 6 con vít 8 để bắt cần vương ra. Cái cần vương này em làm bằng 2 khúc H100. Sau đó lại 1 tấm 20 ly nữa liên kết giữa spindle và cần vương này. Các khe hở giữa mặt nhôm và cái cần vương bằng H100 đó em sẽ bít bằng epoxy luôn cho mặt tiếp xúc tốt sau khi canh chỉnh vuông góc.

- Chi tiết liên kết trụ và đế. Có 4 con ốc nhỏ ở 4 goc là để tinh chính vuông ạ!

Hy vọng các bác hiểu em nói gì!
Mong các bác góp ý tiếp!

[thucongmynghe79]

đang hóng bác, em mới tậu một cây C của ép thủy lực, nặng 300k , giá 15k.kg. để theo dõi bài của bác em phang ngay con này để chế cháo chơi

[Nam CNC]

sai thiết kế rồi , nếu Y=300 , thì từ mặt bích Z đến tâm spindle phải là 300 , chưa tính các thiết bị gắn thêm , vỏ che nước thì phải thêm 1 ít lên đến 350, nhìn hình chưa đạt tới 200 , có thiết kế sai không chú ?


Chân Z thệm nhiều gân để tăng độ rộng cùa chân đế gá trục Z ,mình đã test nhiều khung máy mình chế thì thấy cái trục này bị tác động xoắn được tạo ra khi có phản lực cắt của dao theo phương X lớn hơn lả tác động trực tiếp theo chiều y ( gá đồng hồ so chỉa vào spindle nose là biết liền.)

[emptyhb]

sai thiết kế rồi , nếu Y=300 , thì từ mặt bích Z đến tâm spindle phải là 300 , chưa tính các thiết bị gắn thêm , vỏ che nước thì phải thêm 1 ít lên đến 350, nhìn hình chưa đạt tới 200 , có thiết kế sai không chú ?


Chân Z thệm nhiều gân để tăng độ rộng cùa chân đế gá trục Z ,mình đã test nhiều khung máy mình chế thì thấy cái trục này bị tác động xoắn được tạo ra khi có phản lực cắt của dao theo phương X lớn hơn lả tác động trực tiếp theo chiều y ( gá đồng hồ so chỉa vào spindle nose là biết liền.)

Bác Nam ơi, em nghĩ là trục Y có thể trượt ra vào, nên mình chỉ cần từ tâm spindle tới mặt bích gá trục Z là 200 là đủ rồi chứ? như vậy hành trình tối đa của Y cũng gần 400 rồi

[Nam CNC]

thử gá 1 phôi ngang 300 theo trục Y , tâm dao nằm giữa , thì hết 150mm nằm phía trong rồi, để cắt điểm đầu mút 300 thì cả 300 nắm phía trong thì cái cần 200 cắt bắng tia nước luôn quá hehehee.

[emptyhb]

thử gá 1 phôi ngang 300 theo trục Y , tâm dao nằm giữa , thì hết 150mm nằm phía trong rồi, để cắt điểm đầu mút 300 thì cả 300 nắm phía trong thì cái cần 200 cắt bắng tia nước luôn quá hehehee.

Hehe đúng là bác làm nhiều kinh nghiệm có khác, em lại cứ hình dung như kết cấu máy H, phôi không ảnh hưởng gì. Máy C này thì lại bị vướng phôi ;D
