Chủ đề: HCM_Encoder cho các bác chế step lai servo :D

  1. #1
    Thợ bậc 6
    Ngày tham gia
    Nov 2013
    Bài viết
    566
    Cám ơn
    130
    Được cám ơn 117 lần ở 76 bài viết

    HCM_Encoder cho các bác chế step lai servo :D

    mọi thông tin như hình ạ.





    lh: không chín 88 bốn 88 chín ba 8. thanks các bác nhá.
    LH: 0917 một không chín 664
    Chuyên cung cấp linh kiện chế máy CNC

  2. #2
    Thợ bậc 5
    Ngày tham gia
    Apr 2014
    Bài viết
    184
    Cám ơn
    1
    Được cám ơn 28 lần ở 20 bài viết
    Có đồ gì hay không Quảng ơi?

  3. #3
    Thợ bậc 5
    Ngày tham gia
    Aug 2014
    Đang ở
    Quy Nhơn, Bình Định
    Bài viết
    302
    Cám ơn
    154
    Được cám ơn 130 lần ở 82 bài viết
    Chụp ngoại cảnh luôn, ghê. đường kính lỗ nhiêu vậy, tính lấy 1 cái về ngâm cứu, không biết giá nhiêu.

  4. #4
    Thợ bậc 6
    Ngày tham gia
    Nov 2013
    Bài viết
    566
    Cám ơn
    130
    Được cám ơn 117 lần ở 76 bài viết
    anh Phương, hihi, có gì viber nhá
    Lần sửa cuối bởi quangnguyen89ck, ngày 12-10-2014 lúc 11:10:40 PM.
    LH: 0917 một không chín 664
    Chuyên cung cấp linh kiện chế máy CNC

  5. #5
    Thợ bậc 6
    Ngày tham gia
    Nov 2013
    Bài viết
    566
    Cám ơn
    130
    Được cám ơn 117 lần ở 76 bài viết
    đường kính lỗ 6mm nhá anh, mua lẻ 150k nhá bác. cái xanh mắc hơn
    LH: 0917 một không chín 664
    Chuyên cung cấp linh kiện chế máy CNC

  6. #6
    Thợ bậc 4
    Ngày tham gia
    Aug 2014
    Bài viết
    133
    Cám ơn
    1
    Được cám ơn 11 lần ở 11 bài viết
    Encoder thì không nên mua đồ cũ.
    Gạch đá đâu chuẩn bị đi các bác.

  7. #7
    Thợ bậc 4
    Ngày tham gia
    Nov 2013
    Bài viết
    90
    Cám ơn
    17
    Được cám ơn 33 lần ở 25 bài viết
    Trích dẫn Gửi bởi marl Xem bài viết
    Encoder thì không nên mua đồ cũ.
    Gạch đá đâu chuẩn bị đi các bác.
    mua đồ cũ xác suất bị lỗi tất nhiên là có, nhưng được cái lợi về giá, nhiều khi chỉ bằng 1/10 thậm chí 20,30 đồ mới, nói như bác vậy chắc cũng không nên mua servo cũ luôn bác nhỉ

  8. #8
    Thợ phụ bậc 2
    Ngày tham gia
    Jul 2014
    Bài viết
    32
    Cám ơn
    5
    Được cám ơn 3 lần ở 3 bài viết
    có em nào 360 xung mình lấy vài cái bác nhé

  9. #9
    Thợ bậc 4
    Ngày tham gia
    Apr 2014
    Bài viết
    126
    Cám ơn
    28
    Được cám ơn 45 lần ở 34 bài viết
    mấy cái này luộc ở step ra đây mà .mình từng mua hơn 20 con sống 100% các bác cứ yên tâm . mà mấy cái xanh xanh nhiêu xung vậy quảng?

  10. #10
    Thợ bậc 3
    Ngày tham gia
    Jul 2014
    Bài viết
    62
    Cám ơn
    15
    Được cám ơn 3 lần ở 2 bài viết
    Anh Quảng cho hỏi con này chạy điện từ 5V-24V hay 24V ? Số lượng thế nào vậy ạ ?
    Thanks !
    LÊ BÁ HOÀNG. 01638.293.020. lehoangspk@gmail.com.

  11. #11
    Thợ bậc 6
    Ngày tham gia
    Jul 2014
    Đang ở
    Hà Nội
    Bài viết
    364
    Cám ơn
    213
    Được cám ơn 59 lần ở 59 bài viết
    Mấy e này dùng ntn hả mấy bác ơi?

  12. #12
    Thợ bậc 4
    Ngày tham gia
    Dec 2013
    Bài viết
    113
    Cám ơn
    43
    Được cám ơn 41 lần ở 26 bài viết
    Bác Quãng không chuyên encoder nên khó trả lời bạn.
    Tui mới lụm 2 cái Encoder màu đen, mở vỏ 1 em kiểm tra, tra google được ít thông tin, hy vọng giúp ích cho anh em nào cần:

    - Hàng Sumtak JAPAN - model LHE-719- 1000 xung / vòng - Cốt âm 6mm
    - Nguồn +5V ; đáp ứng mã 100 KHz
    - Output kiễu : line driver dùng IC 26LS31
    - Ký hiệu màu các chân như sau - XOẮN THÀNH TỪNG CẶP:
    + TRẮNG : VCC = +5V ; ĐEN = GND
    + ĐỎ->A ; CAM -> /A
    + XANH LÁ ->B ; XANH DƯƠNG -> /B
    + VÀNG -> Z ; CAM -> /Z

    - Bác nào có module đọc xung hổ trợ input encoder output kiễu line driver thì cứ mắc trực tiếp vào mà xài. Không có thì làm thêm 1 mạch chuyển tín hiệu line driver -> digital output dùng IC SN75176 / kênh output (6000 đ/chú)

    Đính kèm 4247

    Ví dụ với 1 kênh A /A -> Làm tương tự với B /B và Z /Z
    Nói chung là hàng ngon.

  13. Thành viên đã cám ơn trucnguyen cho bài viết hữu ích này:


  14. #13
    Thợ cả Gamo's Avatar
    Ngày tham gia
    Apr 2014
    Bài viết
    3,804
    Cám ơn
    2,448
    Được cám ơn 832 lần ở 633 bài viết
    Ủa bác Trúc ơi, em hỏi ngu tí: nếu dùng A & A-, tại sao mình ko đọc trực tiếp từ A mà đi qua con SN75176 chi vậy bác?
    Lần sửa cuối bởi Gamo, ngày 22-10-2014 lúc 06:04:10 AM.

  15. #14
    Thợ bậc 6 CKD's Avatar
    Ngày tham gia
    Nov 2013
    Bài viết
    4,409
    Cám ơn
    940
    Được cám ơn 3,749 lần ở 1,902 bài viết
    @trucnguyen
    Con SN75176 có 6K thôi hả bác? Em dùng con 26C31/26C32 nó bán gần 150K/cặp.. hic hic đau cả ruột.

    Vì cái đầu ra encoder nó dùng kỹ thuật này nên tốt nhất nên dùng như bác trucnguyen
    Click vào ảnh để xem ảnh lớn hơn.

Name:	line driver circuit.JPG
Views:	125
Size:	10.2 KB
ID:	4254
    xem thêm

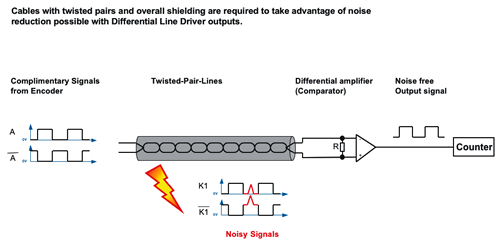

    Kỹ thuật truyền này có khã năng chống nhiễu cao hơn việc truyền chỉ dùng 1 dây. Em chỉ biết tới đây.. xâu hơn chắc nhờ cao thủ khác bổ xung hehe
    Click vào ảnh để xem ảnh lớn hơn.

Name:	page 3.gif
Views:	126
Size:	12.3 KB
ID:	4255
    xem thêm
    Phạm Duy Anh - Email: phamduyanh@gmail.com - DT: O9O8984O1O - CKD's Youtube Channel -> click here - Facebook
    121A Mậu Thân, p.Xuân Khánh, q.Ninh Kiều, tp CT

  16. Thành viên đã cám ơn CKD cho bài viết hữu ích này:


  17. #15
    Thợ cả
    Ngày tham gia
    Jul 2014
    Bài viết
    1,910
    Cám ơn
    465
    Được cám ơn 485 lần ở 373 bài viết
    Trích dẫn Gửi bởi CKD Xem bài viết
    @trucnguyen
    Con SN75176 có 6K thôi hả bác? Em dùng con 26C31/26C32 nó bán gần 150K/cặp.. hic hic đau cả ruột.

    Vì cái đầu ra encoder nó dùng kỹ thuật này nên tốt nhất nên dùng như bác trucnguyen
    Click vào ảnh để xem ảnh lớn hơn.

Name:	line driver circuit.JPG
Views:	125
Size:	10.2 KB
ID:	4254
    xem thêm

    Kỹ thuật truyền này có khã năng chống nhiễu cao hơn việc truyền chỉ dùng 1 dây. Em chỉ biết tới đây.. xâu hơn chắc nhờ cao thủ khác bổ xung hehe
    Click vào ảnh để xem ảnh lớn hơn.

Name:	page 3.gif
Views:	126
Size:	12.3 KB
ID:	4255
    xem thêm
    Như hình của bác CKD là dễ hiểu quá rồi, cái này tiếng việt goọi nôm na là tín hiệu vi sai thì phải, tín hiệu trên 2 dây ngược dấu nhau ( +V, -V), tại đầu nhận Vo= V - (-V) = 2V.
    Cái đăc biệt của nó là khả năng chống nhiễu, ví dụ có nguồn nhiễu tác động lên 2 dây tín hiệu là Vn thì Vo= V+Vn - (-V+Vn) =2V, nghĩa là tín hiệu vẫn được bảo toàn, em thấy cái này dùng các chuẩn tóc độ thấp như CAN, RS485,.. và đặc biệt tốc độ cao sử dụng rất nhiều như LAN, HDMI, SATA, USB, PCIE .v,v.
    Lần sửa cuối bởi anhxco, ngày 22-10-2014 lúc 11:20:47 AM.

  18. Thành viên đã cám ơn anhxco cho bài viết hữu ích này:


  19. #16
    Thợ cả
    Ngày tham gia
    Nov 2013
    Bài viết
    4,476
    Cám ơn
    1,824
    Được cám ơn 2,500 lần ở 1,588 bài viết
    Trích dẫn Gửi bởi CKD Xem bài viết
    @trucnguyen
    Con SN75176 có 6K thôi hả bác? Em dùng con 26C31/26C32 nó bán gần 150K/cặp.. hic hic đau cả ruột.

    Vì cái đầu ra encoder nó dùng kỹ thuật này nên tốt nhất nên dùng như bác trucnguyen
    Click vào ảnh để xem ảnh lớn hơn.

Name:	line driver circuit.JPG
Views:	125
Size:	10.2 KB
ID:	4254
    xem thêm

    Kỹ thuật truyền này có khã năng chống nhiễu cao hơn việc truyền chỉ dùng 1 dây. Em chỉ biết tới đây.. xâu hơn chắc nhờ cao thủ khác bổ xung hehe
    Click vào ảnh để xem ảnh lớn hơn.

Name:	page 3.gif
Views:	126
Size:	12.3 KB
ID:	4255
    xem thêm
    bên reciever, nếu clock cỡ 500khz đổ lại có thể thay bằng con comparator lm339
    26lsxx có 1usd 1 con thôi, tại vì bà châu, bà ngọc mài dao kỹ

    b.r
    Lần sửa cuối bởi nhatson, ngày 22-10-2014 lúc 11:22:39 AM.

  20. Thành viên đã cám ơn nhatson cho bài viết hữu ích này:


  21. #17
    Thợ bậc 6 CKD's Avatar
    Ngày tham gia
    Nov 2013
    Bài viết
    4,409
    Cám ơn
    940
    Được cám ơn 3,749 lần ở 1,902 bài viết
    Trích dẫn Gửi bởi anhxco Xem bài viết
    Như hình của bác CKD là dễ hiểu quá rồi, cái này tiếng việt goọi nôm na là tín hiệu vi sai thì phải, tín hiệu trên 2 dây ngược dấu nhau ( +V, -V), tại đầu nhận Vo= V - (-V) = 2V.
    Cái đăc biệt của nó là khả năng chống nhiễu, ví dụ có nguồn nhiễu tác động lên 2 dây tín hiệu là Vn thì Vo= V+Vn - (-V+Vn) =2V, nghĩa là tín hiệu vẫn được bảo toàn, em thấy cái này dùng các chuẩn tóc độ thấp như CAN, RS485,.. và đặc biệt tốc độ cao sử dụng rất nhiều như LAN, HDMI, SATA, USB, PCIE .v,v.
    Trong LAN.. với kỹ thuật bấm dây thẳng hàng (standard) anh em hay bấm ẩu.. cứ từ 1-8 mà phang, nên không thành cặp dây, khoảng cách truyền giảm đáng kể, hơn chục m là chập chờn.. trong khi bấm đúng 1-2 là một cặp, 3-6 là một cặp, 4-5 là một cặp, 7-8 là một cặp (đúng thứ tự ở cả 2 đầu) thì truyền trăm m không sao cả.

    Xin lỗi.. lại lạc đề hehe.
    Phạm Duy Anh - Email: phamduyanh@gmail.com - DT: O9O8984O1O - CKD's Youtube Channel -> click here - Facebook
    121A Mậu Thân, p.Xuân Khánh, q.Ninh Kiều, tp CT

  22. Có 2 thành viên đã cám ơn CKD cho bài viết hữu ích này:


  23. #18
    Thợ cả
    Ngày tham gia
    Jul 2014
    Bài viết
    1,910
    Cám ơn
    465
    Được cám ơn 485 lần ở 373 bài viết
    Trích dẫn Gửi bởi CKD Xem bài viết
    Trong LAN.. với kỹ thuật bấm dây thẳng hàng (standard) anh em hay bấm ẩu.. cứ từ 1-8 mà phang, nên không thành cặp dây, khoảng cách truyền giảm đáng kể, hơn chục m là chập chờn.. trong khi bấm đúng 1-2 là một cặp, 3-6 là một cặp, 4-5 là một cặp, 7-8 là một cặp (đúng thứ tự ở cả 2 đầu) thì truyền trăm m không sao cả.

    Xin lỗi.. lại lạc đề hehe.
    Dạ đúng rồi à, các cặp dây tín hiệu lạoi này phải đi chung với nhau, và khi sản xuất phải có kỹ thuật hết, vì trở kháng của dây phải đúng chuẩn.

  24. #19
    Thợ bậc 4
    Ngày tham gia
    Dec 2013
    Bài viết
    113
    Cám ơn
    43
    Được cám ơn 41 lần ở 26 bài viết
    Trích dẫn Gửi bởi trucnguyen Xem bài viết
    Bác Quãng không chuyên encoder nên khó trả lời bạn.
    Tui mới lụm 2 cái Encoder màu đen, mở vỏ 1 em kiểm tra, tra google được ít thông tin, hy vọng giúp ích cho anh em nào cần:

    - Hàng Sumtak JAPAN - model LHE-719- 1000 xung / vòng - Cốt âm 6mm
    - Nguồn +5V ; đáp ứng mã 100 KHz
    - Output kiễu : line driver dùng IC 26LS31
    - Ký hiệu màu các chân như sau - XOẮN THÀNH TỪNG CẶP:
    + TRẮNG : VCC = +5V ; ĐEN = GND
    + ĐỎ->A ; CAM -> /A
    + XANH LÁ ->B ; XANH DƯƠNG -> /B
    + VÀNG -> Z ; CAM -> /Z

    - Bác nào có module đọc xung hổ trợ input encoder output kiễu line driver thì cứ mắc trực tiếp vào mà xài. Không có thì làm thêm 1 mạch chuyển tín hiệu line driver -> digital output dùng IC SN75176 / kênh output (6000 đ/chú)

    Đính kèm 4247

    Ví dụ với 1 kênh A /A -> Làm tương tự với B /B và Z /Z
    Nói chung là hàng ngon.
    Ở trên có chút nhầm lẫn do em nhầm, đính chính lại chút:

    + ĐỎ->A ; HỒNG -> /A
