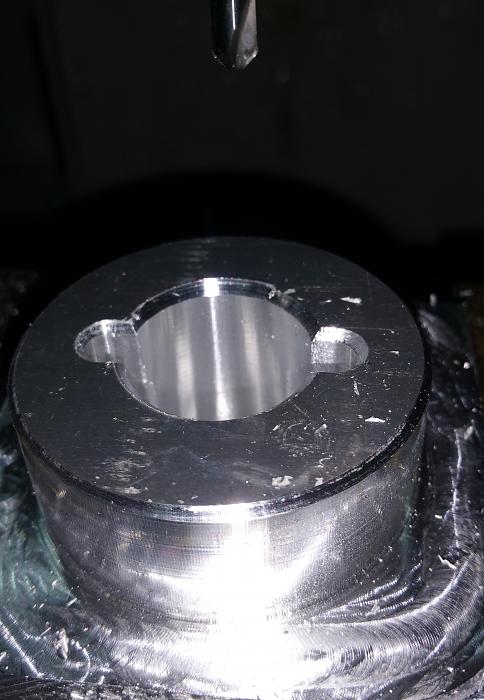

CNC đầu tay, mong cả nhà giúp đỡ

[Gamo]

Hehe, sorry em đào mộ các bài viết của ông anh & bác Luyến để tham khảo

Còn cái vụ lỗ 9 bắt ốc 8 em vẫn chưa thông bác ạ, cái trục X to tướng, chạy tẹo chắc mấy con ốc lỏng ra thôi. Mà ở Hà lội bán ốc có cái vòng nhựa chông tuột rẻ bèo, sao không mua mà lắp nhỉ ?

Xem phim thấy bọn cảnh sát chúng nó cầm cái cây gỗ, nặng chắc chỉ 15-20kg, tống một cái vào cửa là bung khoá rồi. Đây cái trục nó to thế, chạy tới chạy lui đùng đùng.

Khi con ốc lúc nó bị xe dịch đến cạnh lỗ, sẽ có trường hợp 2 con này, một con chạy sát cạnh trên, một con sát cạnh dưới, lúc này ở khoảng 150mm nó lệch nhau 1mm rồi ạ, Khi ấy trong khoảng 1,5m nó lệch so với cạnh chuẩn là 10mm, hình cắt sẽ thành hình bình hành, cạnh chéo của chúng lệch nhau nhiều hơn 10mm. Em vẽ ra thì thấy thế ạ.

Hai cạnh bên vẫn chạy song song, cái này sảy ra trong trường hợp làm máy và lắp ghép ạ.

Không biết em có nhầm nhọt gì không he he. Hi vọng là em nhầm đâu đó, còn không thì dóng máy cực quá hu hu

Em chưa hỉu tại sao nó lệch tới 10mm được ợ?

Có một nhà sản xuất nào đó làm máy cắt plasma bán cho thiên hạ dùng.
Cái vai bắt trục X bác ấy làm thế này :


Bắt bằng 4 con ốc, chắc ốc M8 ạ, để bắt được ốc M8 em đoán bác ấy khoan lỗ phi 9. Khoảng cách các lỗ tạm tính 150mm
Cứ cho là bác ấy khoan chuẩn 100% đi. Khi bắt vào xong, độ dơ giữa lỗ 9 và ốc 8 sẽ như thế này:



Với cái máy khổ 2m x 3m mà bác ấy bán cho người ta, nếu ốc xê dịch sau một thời gian máy chạy, cứ cho là phần điều khiển chính xác 100% đi, phần cơ nó có thể chéo cái trục x đi, độ lệch nếu dùng cắt một miếng tôn vuông, các cạnh 1,5m x 1,5m nó sẽ dư lày:


Đường chéo của tấm tôn lúc này lệch nhau hơn 14mm ạ

Giả sử ông khách mua máy muốn cắt cái tấm vách cho máy chẳng hạn giống cái này:



Ông ấy mà khoét 4 lỗ theo kích thước 1,5m x1,5m để bắt ốc thì nó sẽ ra thế này :



Lỗ lệch 14mm hay +-7mm mà để bắt ốc thì khá là khó bắt bác ạ. Dung sai của máy này là 14mm nếu khoét các lỗ cách nhau 1,5m, trong khi khổ máy là 2m x 3m. Chưa kể các phần khác nếu kể ra thì cả ngày cũng chưa hết. Sai số cộng dồn các phần sai khác em không biết nó sẽ lên đến đâu bác ạ.

Trong vụ này em tính thì giả sử ray bị lệch tối đa 1mm ở mỗi đầu thì hình bình hành mới có độ dài đường xéo ngắn nhất là 2120.6 và dài nhất là 2122.74, tức là lệch nhau 2.1mm chứ đâu tới 14mm đâu anh? Anh tính ra 2128.38 và 2114.24 là trong trường hợp bọn nó bị chéo thành hình thang? Ngay cả bị chéo thành hình thang thì độ sai số ko thế quá 2 lần độ lệch có thể ở mỗi ray được?
