    Thống kê vật tư - công cụ làm C-Frame kim loại

    Nhà có búa, có kềm, có cưa, có kéo... có cả cục đồng thau đủ lớn để khoét lỗ làm cái gạc tàn thuốc mà không tài nào khoét được, bực quá quyết tâm dựng con máy CNC.

    Sau một thời gian ăn ngủ cùng cncprovn.com, nằm ngoài bãi rác thành phố, gom được một số vật tư cơ bản và post lên đây mong các anh chị em góp ý kiến giúp em hoàn thành con máy C-Frame.

    Trân trọng mọi ý kiến đóng góp, gạch đá, lựu đạn thoải mái nhé. hêhê... cảm ơn.

    1- Bản thiết kế: , hầm hố cho vui, thực ra nó là bản ý tưởng cơ bản để tiện đi mua vật tư, dựng bằng excel
    Click vào ảnh để xem ảnh lớn hơn.

Name:	C1.jpg
Views:	1101
Size:	22.6 KB
ID:	6285 Click vào ảnh để xem ảnh lớn hơn.

Name:	C2.jpg
Views:	1100
Size:	29.3 KB
ID:	6286

    2- Thống kê vật tư:
    2a- Cơ khí:

    - Mặt bàn- tấm sắt 450x1200x15mm. Tấm sắt này và cái bệ Y là 1 cặp, rã từ 1 máy.
    Click vào ảnh để xem ảnh lớn hơn.

Name:	photo.JPG
Views:	1102
Size:	93.4 KB
ID:	6287

    - Bệ Y, 350x700x180mm, sắt dày 12mm, nặng 70kg
    Ray HSR bảng 25mm, dài 700mm, hành trình 450mm, 2 block trược.
    Vít-me bi D20, bước 5mm dài 500mm, hành trình 450mm.

    Click vào ảnh để xem ảnh lớn hơn.

Name:	Y1.JPG
Views:	1105
Size:	61.2 KB
ID:	6283 Click vào ảnh để xem ảnh lớn hơn.

Name:	Y2.JPG
Views:	1088
Size:	50.5 KB
ID:	6284

    Các bác bắt đầu được rồi nhé ...


    còn tiếp...
    Lần sửa cuối bởi ppgas, ngày 24-02-2015 lúc 02:48:17 PM.
    -- Ppgas - 09mộtba77năm14không --

  2. Có 10 thành viên đã cám ơn ppgas cho bài viết hữu ích này:


  3. #2
    Thợ cả
    Ngày tham gia
    Jul 2014
    Bài viết
    2,066
    Cám ơn
    469
    Được cám ơn 530 lần
           ở 399 bài viết
    Đầu năm có con máy hoành tráng rùi, mấy linh kiện nằm trong bảng thiết kế bác có sẵn hết rùi à!?
    Tel: 0387 8 Năm 85 Sáu 5

  4. Thành viên đã cám ơn anhxco cho bài viết hữu ích này:


  5. #3
    Thợ bậc 7 Khoa C3's Avatar
    Ngày tham gia
    Nov 2013
    Đang ở
    Hải Dương
    Bài viết
    1,235
    Cám ơn
    273
    Được cám ơn 738 lần
           ở 351 bài viết
    Trục Y phê quá, sao cụ không báo cáo trục Z luôn đi. Ẻm thấy máy Tây thường khoảng cách block Z >= khoảng cách từ block Z tới tâm pín, em đã từng làm không giống Tây sau đó làm giống Tây thì thấy ngon hơn hehe.
    Lần sửa cuối bởi Khoa C3, ngày 24-02-2015 lúc 02:57:26 PM.
    Zalo: 0975 826 040. Nguyen Van Khoa 131 2128 6777 016 NH Techcombank HD.

  6. Thành viên đã cám ơn Khoa C3 cho bài viết hữu ích này:


  7. #4
    Nam Sờ Pín
    Ngày tham gia
    Nov 2013
    Bài viết
    6,623
    Cám ơn
    1,712
    Được cám ơn 3,653 lần
           ở 2,274 bài viết
    thiếu mỗi con spindle ha anh PPeeeeee
    Nguyễn Hoàng Nam
    n_h_n2002@yahoo.com DT: 0908415648

  8. #5
    Spam killer Gamo's Avatar
    Ngày tham gia
    Apr 2014
    Bài viết
    7,150
    Cám ơn
    3,898
    Được cám ơn 1,518 lần
           ở 1,162 bài viết
    Ực ực...

  9. #6
    Thợ bậc 6 blueocean's Avatar
    Ngày tham gia
    Jun 2014
    Bài viết
    324
    Cám ơn
    47
    Được cám ơn 264 lần
           ở 124 bài viết
    Trích dẫn Gửi bởi Khoa C3 Xem bài viết
    Trục Y phê quá, sao cụ không báo cáo trục Z luôn đi. Ẻm thấy máy Tây thường khoảng cách block Z >= khoảng cách từ block Z tới tâm pín, em đã từng làm không giống Tây sau đó làm giống Tây thì thấy ngon hơn hehe.
    Bác giải thích giúp em khoảng cách block Z là khoảng cách nào?
    Hải (Blueocean)- Đà Nẵng
    TEL: 0905 tám 3 111 tám - MEO: c2ecnc@gmail.com

  10. #7
    Thợ bậc 7
    Ngày tham gia
    Nov 2013
    Bài viết
    1,178
    Cám ơn
    298
    Được cám ơn 198 lần
           ở 149 bài viết
    tôi thích nhất cái trục Y của bác chủ. Cố lên bác Trương

  11. Thành viên đã cám ơn elenercom cho bài viết hữu ích này:


  12. #8
    Spam killer
    Ngày tham gia
    Nov 2013
    Bài viết
    1,704
    Cám ơn
    1,536
    Được cám ơn 818 lần
           ở 440 bài viết
    Trục Y đương nhiên là quá thích rồi, nhưng cái bản vẽ kia vẽ bằng excel còn kinh hơn nữa.

  13. Thành viên đã cám ơn anhcos cho bài viết hữu ích này:


  14. #9
    Thợ cả
    Ngày tham gia
    Jul 2014
    Bài viết
    2,066
    Cám ơn
    469
    Được cám ơn 530 lần
           ở 399 bài viết
    Trích dẫn Gửi bởi Khoa C3 Xem bài viết
    Trục Y phê quá, sao cụ không báo cáo trục Z luôn đi. Ẻm thấy máy Tây thường khoảng cách block Z >= khoảng cách từ block Z tới tâm pín, em đã từng làm không giống Tây sau đó làm giống Tây thì thấy ngon hơn hehe.
    Bác cho e hỏi khoảng cách block Z là tính từ cạnh trong, cạnh ngoài hay là giửa block vậy ạ!?
    Tel: 0387 8 Năm 85 Sáu 5

  15. #10
    Thợ bậc 7 Khoa C3's Avatar
    Ngày tham gia
    Nov 2013
    Đang ở
    Hải Dương
    Bài viết
    1,235
    Cám ơn
    273
    Được cám ơn 738 lần
           ở 351 bài viết
    Em vẫn tính là phần = sắt ngoài cùng của bolck ợ. Theo nguyên tắc đòn bẩy của cụ acsimet thôi, càng xa càng tốt.
    Zalo: 0975 826 040. Nguyen Van Khoa 131 2128 6777 016 NH Techcombank HD.

  16. Thành viên đã cám ơn Khoa C3 cho bài viết hữu ích này:


  17. #11
    Thợ cả
    Ngày tham gia
    Jul 2014
    Bài viết
    2,066
    Cám ơn
    469
    Được cám ơn 530 lần
           ở 399 bài viết
    Trích dẫn Gửi bởi blueocean Xem bài viết
    Bác giải thích giúp em khoảng cách block Z là khoảng cách nào?
    Theo e ý bác KHoa như này:
    Click vào ảnh để xem ảnh lớn hơn.

Name:	C2.jpg
Views:	1093
Size:	36.5 KB
ID:	6288
    Chỉ có điều e chưa rõ phần a nó tính như nào!?(em lấy đại ở giữa )
    Tel: 0387 8 Năm 85 Sáu 5

  18. Có 2 thành viên đã cám ơn anhxco cho bài viết hữu ích này:


  19. #12
    Thợ bậc 7 Khoa C3's Avatar
    Ngày tham gia
    Nov 2013
    Đang ở
    Hải Dương
    Bài viết
    1,235
    Cám ơn
    273
    Được cám ơn 738 lần
           ở 351 bài viết
    Bác tính như thế thì cẩn thận hơn em rồi hihi. Bác tra moment lật, tải ray của mình có kết hợp với khối lượng phần chuyển động Z cộng dư tý cho lực ăn dao rồi làm 2 phép tính đòn bẩy là ra khoảng cách an toàn thôi.
    Lần sửa cuối bởi Khoa C3, ngày 24-02-2015 lúc 03:47:50 PM.
    Zalo: 0975 826 040. Nguyen Van Khoa 131 2128 6777 016 NH Techcombank HD.

  20. #13
    Thợ bậc 6 blueocean's Avatar
    Ngày tham gia
    Jun 2014
    Bài viết
    324
    Cám ơn
    47
    Được cám ơn 264 lần
           ở 124 bài viết
    Bệ Y của bác là gỡ máy à? E nhìn có vẽ giống DIY vì DIY kiểu này cũng dễ!
    Hải (Blueocean)- Đà Nẵng
    TEL: 0905 tám 3 111 tám - MEO: c2ecnc@gmail.com

  21. Thành viên đã cám ơn blueocean cho bài viết hữu ích này:


  22. #14
    Thợ bậc 6 blueocean's Avatar
    Ngày tham gia
    Jun 2014
    Bài viết
    324
    Cám ơn
    47
    Được cám ơn 264 lần
           ở 124 bài viết
    Trích dẫn Gửi bởi anhxco Xem bài viết
    Theo e ý bác KHoa như này:
    Click vào ảnh để xem ảnh lớn hơn.

Name:	C2.jpg
Views:	1093
Size:	36.5 KB
ID:	6288
    Chỉ có điều e chưa rõ phần a nó tính như nào!?(em lấy đại ở giữa )
    à, ra là khoảng cách 2 block trên 1 cây, vậy mà e cứ tưởng khoảng cách 2 block của 2 ray Z
    Hải (Blueocean)- Đà Nẵng
    TEL: 0905 tám 3 111 tám - MEO: c2ecnc@gmail.com

  23. Thành viên đã cám ơn blueocean cho bài viết hữu ích này:


  24. #15
    Thợ bậc 7 Khoa C3's Avatar
    Ngày tham gia
    Nov 2013
    Đang ở
    Hải Dương
    Bài viết
    1,235
    Cám ơn
    273
    Được cám ơn 738 lần
           ở 351 bài viết
    Khoảng cách 2 ray quan trọng chứ bác, liên quan tới lực ăn dao tối đa bao nhiêu và tải của ray mờ.
    Zalo: 0975 826 040. Nguyen Van Khoa 131 2128 6777 016 NH Techcombank HD.

  25. #16
    Thợ cả ppgas's Avatar
    Ngày tham gia
    Mar 2014
    Đang ở
    TP.HCM
    Bài viết
    2,509
    Cám ơn
    1,422
    Được cám ơn 679 lần
           ở 378 bài viết
    Trích dẫn Gửi bởi anhxco Xem bài viết
    Đầu năm có con máy hoành tráng rùi, mấy linh kiện nằm trong bảng thiết kế bác có sẵn hết rùi à!?
    Cơ bản 3 trục, còn lại tiếp tục chinh chiến...

    Trích dẫn Gửi bởi Khoa C3 Xem bài viết
    Trục Y phê quá, sao cụ không báo cáo trục Z luôn đi. Ẻm thấy máy Tây thường khoảng cách block Z >= khoảng cách từ block Z tới tâm pín, em đã từng làm không giống Tây sau đó làm giống Tây thì thấy ngon hơn hehe.
    Sẽ báo cáo ngay đây...
    Yếu tố này chắc khả thi vì trục Z sẽ đứng trên bệ Y luôn nên hành trình Y sẽ giảm xuống còn khoảng 320mm, khoảng cách đến tâm spindle sẽ theo hướng dẫn của bác.

    Trích dẫn Gửi bởi Nam CNC Xem bài viết
    thiếu mỗi con spindle ha anh PPeeeeee
    Có giao cho một cao thủ spín ở Vĩnh Hội quận 4 lo rồi

    Trích dẫn Gửi bởi anhcos Xem bài viết
    Trục Y đương nhiên là quá thích rồi, nhưng cái bản vẽ kia vẽ bằng excel còn kinh hơn nữa.
    Dạ tại bớt xén giờ hành chính trong cty, mà máy cty thì không có đồ họa nên cứ excel thần chưởng mà phan thôi...

    Trích dẫn Gửi bởi blueocean Xem bài viết
    Bệ Y của bác là gỡ máy à? E nhìn có vẽ giống DIY vì DIY kiểu này cũng dễ!
    Lúc em đến thì các bộ phận khác của máy đã phân tán tá lả rồi, chỉ còn cái bệ này gắn trên tấm sắt kia thôi. Nguyên khối là của cái máy cắt dây bác blue ah.
    Nếu nói DIY dễ thì cũng tùy vào khả năng của mỗi người, cả phương tiện lẫn kỹ thuật thi công), em thì không có 2 yếu tố trên nên phải săn hàng 3 cục keke...
    -- Ppgas - 09mộtba77năm14không --

  26. #17
    Thợ bậc 6 hoctap256's Avatar
    Ngày tham gia
    Nov 2014
    Đang ở
    Lương Tài Bắc Ninh
    Bài viết
    375
    Cám ơn
    47
    Được cám ơn 171 lần
           ở 109 bài viết
    Thiếu cái đối trọng spindle bác nhỉ ......?
    khung C mà không có đối trọng thì quả là 1 thiếu sót lớn !

  27. Thành viên đã cám ơn hoctap256 cho bài viết hữu ích này:


  28. #18
    Thợ cả ppgas's Avatar
    Ngày tham gia
    Mar 2014
    Đang ở
    TP.HCM
    Bài viết
    2,509
    Cám ơn
    1,422
    Được cám ơn 679 lần
           ở 378 bài viết
    tiếp theo...

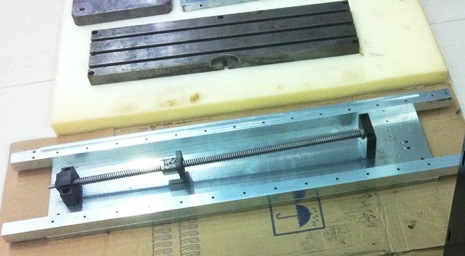

    - Bệ X
    Cái này thì không phải hàng 3 cục, còn thiếu ray và... cách gắn các chi tiết với nhau sao cho nó có thể trược được là mừng rồi, gồm:
    -Tấm sắt trắng 210 x760 x12mm
    -2 thanh sắt gá ray, 30 x900 x 25mm, đã được phay phẳng, có gờ định vị 1 bên, đục lỗ sẵn cho ray bảng 20mm
    -Vít-me bi Kuroda1504, D15, bước 4, dài 600mm, có gối đỡ BK BF:
    -Chưa có ray, đang tìm mua ray SHS hoặc HSR20 dài 760, 2 block
    -Bàn T-slot 3 rãnh, khổ 160 x600 x30mm, bằng thép đúc, đáy phay phẳng. Mua online tít bên... cncprovn.com, đúng tiêu chuẩn ngon bổ rẻ.

    Click vào ảnh để xem ảnh lớn hơn.

Name:	X.jpg
Views:	1097
Size:	47.6 KB
ID:	6289

    1 tấm sắt 250 x320 x30mm, gác lên mặt bệ Y, dùng làm chân đế cho Z và chố bắt ke vuông.
    2 tấm sắt 250 x320 x20mm, làm mặt bích gắn các con trược cho Y và X:
    Click vào ảnh để xem ảnh lớn hơn.

Name:	XY flanges.jpg
Views:	1089
Size:	69.7 KB
ID:	6292

    Gá lên thử:
    Click vào ảnh để xem ảnh lớn hơn.

Name:	XY1.JPG
Views:	1089
Size:	84.1 KB
ID:	6291


    còn tiếp...
    -- Ppgas - 09mộtba77năm14không --

  29. Có 4 thành viên đã cám ơn ppgas cho bài viết hữu ích này:


  30. #19
    Thợ cả
    Ngày tham gia
    Jul 2014
    Bài viết
    2,066
    Cám ơn
    469
    Được cám ơn 530 lần
           ở 399 bài viết
    Bàn T hơi bé chút, chắc tương lai bác phải kiếm cái bàn khác
    Tel: 0387 8 Năm 85 Sáu 5

  31. #20
    Thợ bậc 7 Khoa C3's Avatar
    Ngày tham gia
    Nov 2013
    Đang ở
    Hải Dương
    Bài viết
    1,235
    Cám ơn
    273
    Được cám ơn 738 lần
           ở 351 bài viết
    Đổi bàn thì để lại cho em nhé, em có 1 cái y hệt thế hehe.
    Zalo: 0975 826 040. Nguyen Van Khoa 131 2128 6777 016 NH Techcombank HD.
