Chủ đề: Mạch tổng hợp "all in one" (1 BOB & 3/4 Driver TB6560) dùng với Mach3, KCam, EMC2

  1. #1
    Thợ bậc 6 CKD's Avatar
    Ngày tham gia
    Nov 2013
    Bài viết
    6,669
    Cám ơn
    1,723
    Được cám ơn 5,297 lần
           ở 2,594 bài viết

    Mạch tổng hợp "all in one" (1 BOB & 3/4 Driver TB6560) dùng với Mach3, KCam, EMC2

    Mạch tổng hợp all in one (1 BOB & 3/4 Driver) dùng với Mach3, KCam, EMC2 v.v...

    Có rất nhiều bạn đã mua & dùng loại mạch này. Có rất nhiều thiết kế (mình gọi là biến thể) nhưng chung quy lại thì chỉ có 1 sơ đồ chủ đạo. Mỗi mẫu chỉ phát triển theo kiểu thay đổi bố trí linh kiện là chính, phần sơ đồ mạch cũng như thành phần linh kiện thì gần như giống nhau hoàn toàn. Mạch mắc một số lỗi nhỏ có thể ảnh hưởng đến độ chính xác khi sử dụng.
    Lỗi này đã được mình kiểm tra, cũng như vài bạn trên internet cũng đã kiểm tra và đề xuất cách thức tự khắc phục. Lỗi được xác định là trạng thái các đầu vào (en/step/dir) đều sai trạng thái, dẫn đến việc mạch chạy không ổn định, sai hoàn toàn trạng thái active low/high.
    Link hướng dẫn tự xử lý cái lỗi này http://www.homediystuff.com/fixing-a...-tb6560-chips/ Chi tiết vấn đề này mình sẽ đề cập sau.
    Nhìn chung lỗi này không quá nghiêm trọng, chỉ làm giảm độ ổn định & chính xác khi vận hành.

    Với vài anh DIYer ở VN mình cũng đã cho ra đời và thương mại các sản phẩm có tính năng tương tự. Những sản phẩm này mình chưa được trải nghiệm nên không kết luận là có chung bệnh với mấy mạch do chị na (như đã nói ở trên) sản xuất hay không.

    Đầu tiên là cái mạch rỏ hơn tí.


    Sơ đồ khối đấu nối
    Click vào ảnh để xem ảnh lớn hơn.

Name:	TB6560_w.png
Views:	12
Size:	786.8 KB
ID:	6811

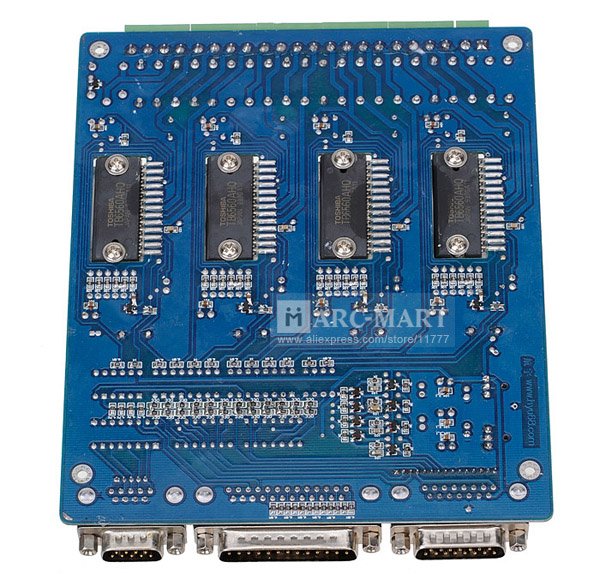

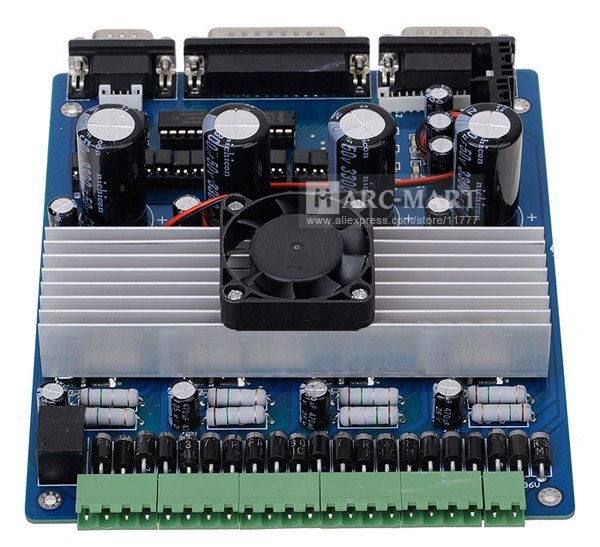

    Vài góc nhìn khác (ảnh lượm từ net)
    Click vào ảnh để xem ảnh lớn hơn.

Name:	4_AXIS_CNC_Router_or_Mill_Stepper_Motor_complete_kit_TB6560_Driver_Controller_NEMA_23_Stepping_M.jpg
Views:	304
Size:	78.7 KB
ID:	6798

    Click vào ảnh để xem ảnh lớn hơn.

Name:	4_AXIS_CNC_Router_or_Mill_Stepper_Motor_complete_kit_TB6560_Driver_Controller_NEMA_23_Stepping_M.jpg
Views:	304
Size:	104.4 KB
ID:	6799

    Với cái board "all in one" này (1 BOB & 4 driver) thì nó gồm mấy thứ:
    BOB
    - Có dùng mấy con 74HC14 dùng làm chức năng đệm tín hiệu.
    - Mớ opto cách ly dùng cho tất cả các In/Out (kể cả chức năng step/dir) mà chỉ dùng PC817 nên có thể tốc độ chậm, chưa nói mấy con rẻ tiền của chị na thì tốc độ làm việc ổn định của mấy con opto này khá là thấp.
    - Có 7812 & 7805 dùng ổn áp từ HV xuống còn 12V & 5V (nuôi luôn mấy con 74HC14).

    Driver
    - Dùng mấy con TB6560AHQ làm stepper driver. Nên thông số phần công suất cũng như các chế độ làm việc là của TB6560.

    Tóm tắt vài thông số:
    - Giao tiếp qua cổng LPT 25pin.
    - Điện áp làm việc 12-36V DC (khuyên dùng 24V DC, 36V nguy cơ bốc khói TB6560 rất lớn).
    - Vi bước: 1, 1/2, 1/8, 1/16
    - Dòng làm việc: 0.75 - 3A.
    - Có thể chỉnh chế độ Decay.
    - Có 1 output Relay.
    - Có opto cách ly, nhưng lại dùng chung khối nguồn nên độ an toàn cũng không được cao lắm.
    DT: O7837277II - CKD's Youtube Channel - Facebook - Tổng hợp chủ đề
    17 ds 3, Thạnh Mỹ Lợi, Q2, tp.HCM

  2. #2
    Thợ bậc 6 CKD's Avatar
    Ngày tham gia
    Nov 2013
    Bài viết
    6,669
    Cám ơn
    1,723
    Được cám ơn 5,297 lần
           ở 2,594 bài viết
    Sơ đồ của 1 chú 3 axis, 04 axis thì cũng gần tương tự.
    Click vào ảnh để xem ảnh lớn hơn.

Name:	REVERSESTEPPER.jpg
Views:	35
Size:	773.0 KB
ID:	6802

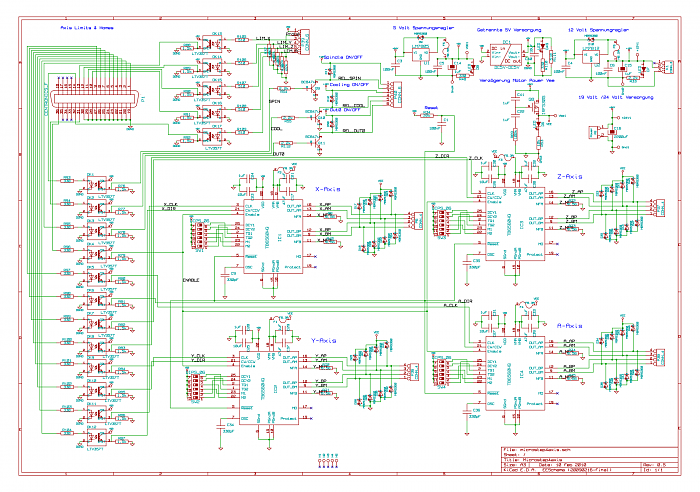

    Sơ đồ của 1 biến thể
    Click vào ảnh để xem ảnh lớn hơn.

Name:	microstep4axis_schema.png
Views:	34
Size:	542.5 KB
ID:	6803

    Chân cẳng thì thế này, tính theo chân LPT, mạch 4 axis, hơi bị rối..
    Pin 01 - X Dir
    Pin 02 - Relay
    Pin 03 - Z Step
    Pin 04 - X En
    Pin 05 - Z En
    Pin 06 - Z Dir
    Pin 07 - Y Dir
    Pin 08 - 4 Dir
    Pin 09 - 4 Step
    Pin 10 - input
    Pin 11 - input
    Pin 12 - input
    Pin 13 - input

    Pin 14 - Y Step
    Pin 15 - NC
    Pin 16 - X Step
    Pin 17 - Y En
    Pin 18-25 GND

    Chân cẳng thì thế này, tính theo chân LPT, mạch 3 axis, cũng hơi bị rối..
    Pin 01 - X Step
    Pin 02 - Y En
    Pin 03 - Y Dir
    Pin 04 - X Dir
    Pin 05 - Z Step
    Pin 06 - Z En
    Pin 07 - X Dir
    Pin 08 - Y Step
    Pin 09 - Relay
    Pin 10 - input
    Pin 11 - input
    Pin 12 - input
    Pin 13 - input

    Pin 14 - X En
    Pin 15 - NC
    Pin 16 - Ex output
    Pin 17 - Ex output
    Pin 18-25 GND
    DT: O7837277II - CKD's Youtube Channel - Facebook - Tổng hợp chủ đề
    17 ds 3, Thạnh Mỹ Lợi, Q2, tp.HCM

  3. #3
    Thợ bậc 6 CKD's Avatar
    Ngày tham gia
    Nov 2013
    Bài viết
    6,669
    Cám ơn
    1,723
    Được cám ơn 5,297 lần
           ở 2,594 bài viết

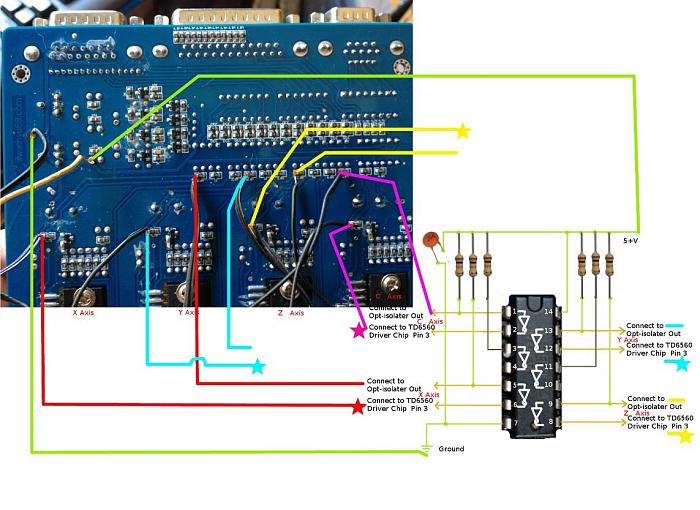

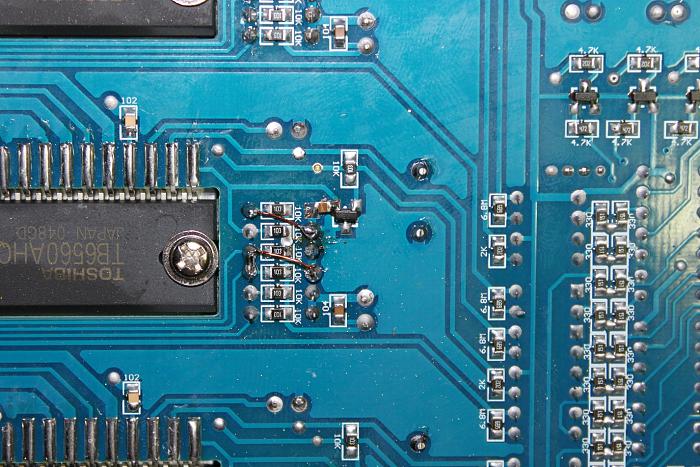

    Tổng hợp các bài viết (link) cho việc MOD (fixed) lại cái board này, giúp cho nó ổn định và chính xác hơn.

    - http://www.homediystuff.com/fixing-a...-tb6560-chips/
    - http://www.homediystuff.com/fixing-a...s-page-2-of-2/
    Click vào ảnh để xem ảnh lớn hơn.

Name:	TD6560Boardmods.jpg
Views:	3
Size:	148.0 KB
ID:	6805

    - https://retromaster.wordpress.com/category/robotics/
    Click vào ảnh để xem ảnh lớn hơn.

Name:	tb6560-fix.jpg
Views:	0
Size:	574.1 KB
ID:	6810

    - http://www.cnczone.com/forums/genera...-software.html
    Click vào ảnh để xem ảnh lớn hơn.

Name:	cntr_bot.jpg
Views:	1
Size:	495.5 KB
ID:	6806

    Click vào ảnh để xem ảnh lớn hơn.

Name:	bufbrdmntd.jpg
Views:	3
Size:	277.1 KB
ID:	6807

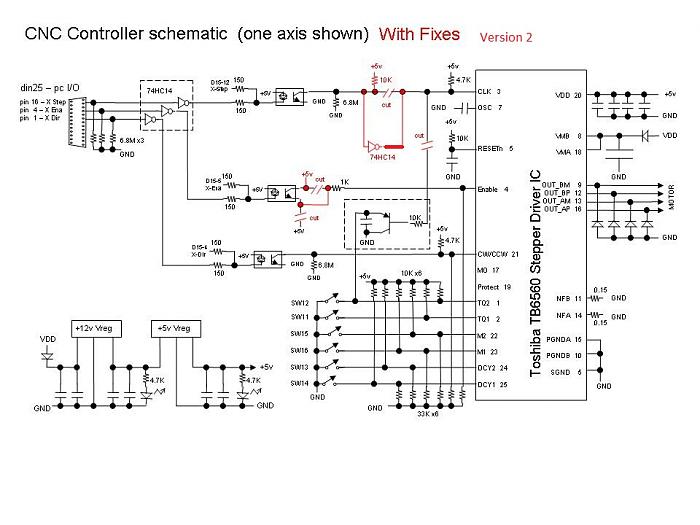

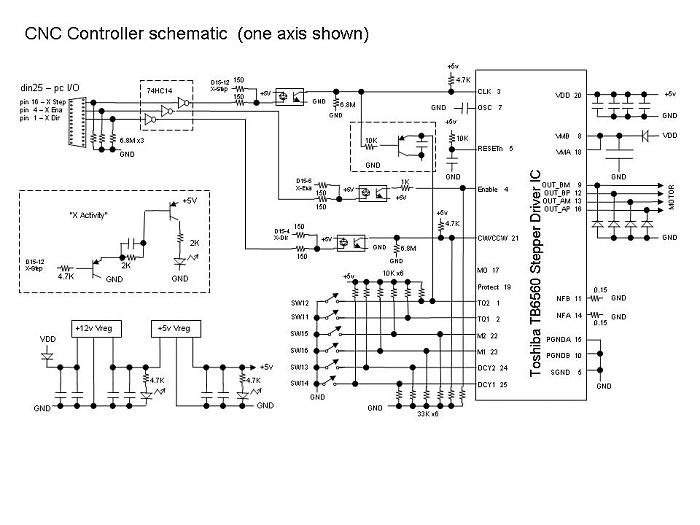

    Sơ đồ tổng quát 01 axis
