Chủ đề: làm thế nào để tiện cầu tròn ?

  1. #1
    Thợ bậc 7 CBNN's Avatar
    Ngày tham gia
    Nov 2013
    Bài viết
    730
    Cám ơn
    434
    Được cám ơn 358 lần
           ở 189 bài viết

    làm thế nào để tiện cầu tròn ?

    Chào cả nhà !

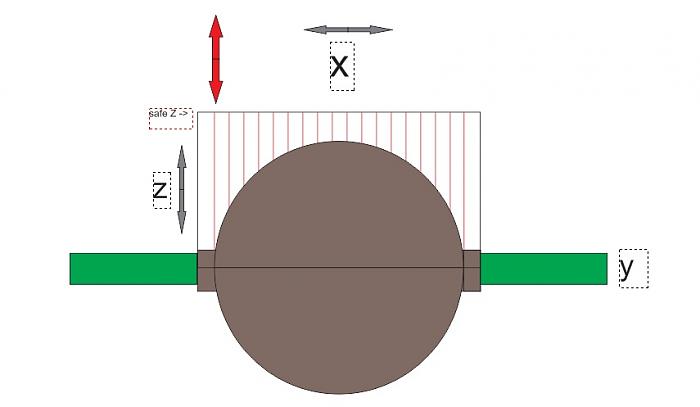

    cả nhà có thể hướng dẫn em tiện cầu tròn trên máy 3 trục , có 1 trục xoay không?
    vd em set trục y là trục xoay . và điều kiện là tiện từng lớp , nhấc dao lên vùng cao an toàn. cắm dao xuống , trục y quay một vòng rồi lại nhấc dao di truyển tới lớp tiếp theo .

    Click vào ảnh để xem ảnh lớn hơn.

Name:	tiencau..jpg
Views:	1
Size:	32.5 KB
ID:	7690
    ------------
    Thịnh CBNN 0937 237 bốn ba tám .

  2. #2
    Thợ bậc 7 CBNN's Avatar
    Ngày tham gia
    Nov 2013
    Bài viết
    730
    Cám ơn
    434
    Được cám ơn 358 lần
           ở 189 bài viết
    em tính đổi trục X và Z cho nhau để dễ vẽ ...
    Bác nào có giải pháp thì hưỡng dẫn em với , xem xin cảm ơn và hậu tạ !
    Lần sửa cuối bởi CBNN, ngày 16-05-2015 lúc 12:28:59 AM.
    ------------
    Thịnh CBNN 0937 237 bốn ba tám .

  3. #3
    Spam killer
    Ngày tham gia
    Nov 2013
    Bài viết
    1,702
    Cám ơn
    1,535
    Được cám ơn 817 lần
           ở 439 bài viết
    Nghe mà chưa hiểu lắm, bạn đang dùng máy phay hay máy tiện gia công vậy?

  4. Thành viên đã cám ơn anhcos cho bài viết hữu ích này:


  5. #4
    Thợ bậc 7 CBNN's Avatar
    Ngày tham gia
    Nov 2013
    Bài viết
    730
    Cám ơn
    434
    Được cám ơn 358 lần
           ở 189 bài viết
    Em dùng máy tiện trụ cột , với lưỡi cưa dĩa tròn. phôi thì hình đạng bất định , lúc gọt thô phải ăn từng lớp từ ngoài vào .
    Em muốn vẽ bằng phương pháp vẽ 2D trên mặt phẳng XY , mà vẫn gia công được hình cầu . Nếu áp lên máy phay 3trục bình thường thì em thấy nó giống với phương pháp khoan lỗ trên quỹ đạo của nữa cung tròn .
    ------------
    Thịnh CBNN 0937 237 bốn ba tám .

  6. #5
    Thợ bậc 7 vietnamcnc's Avatar
    Ngày tham gia
    Nov 2013
    Bài viết
    672
    Cám ơn
    219
    Được cám ơn 550 lần
           ở 300 bài viết
    Dùng chức năng cuộn model của artcam rồi xuất XZA

    Hoặc dùng phần tiện của proengineer ệnh tiện chu trình G76 gì đó!



    Nếu chỉ cần đơn giản thì có thể phay bằng cạnh hông lưỡi phay ngón.

    Vẽ theo hình vector này cho XY chạy,, A xoay, còn Z xuống cao độ có thể ăn ngang hông

    Chú ý hình chữ nhật xanh dương có chiều cao bằng đường kích thước lớn nhất phôi (đường kính ngoài mãx của phôi tạo ra khi quay)
    Gia công CNC
    Chế tạo máy CNC
    LH 0902241696-Mr Giang- cncvinamit@gmail.com

  7. Thành viên đã cám ơn vietnamcnc cho bài viết hữu ích này:


  8. #6
    Spam killer
    Ngày tham gia
    Nov 2013
    Bài viết
    1,702
    Cám ơn
    1,535
    Được cám ơn 817 lần
           ở 439 bài viết
    @CBNN:
    Cái này chính xác là 1 trục xoay và 3 trục tịnh tiến chứ, hay 2 trục tịnh tiến. Theo video của em thì đá xoay quanh trục Z vậy đó là trục C, còn 2 trục tịnh tiến còn lại 1 cái phải là Z, cái còn lại X hay Y đều được.

    Hộp thư của em bị đầy rồi đó.
    Lần sửa cuối bởi anhcos, ngày 08-06-2015 lúc 07:32:42 PM.

  9. #7
    Thợ bậc 7 CBNN's Avatar
    Ngày tham gia
    Nov 2013
    Bài viết
    730
    Cám ơn
    434
    Được cám ơn 358 lần
           ở 189 bài viết
    Trích dẫn Gửi bởi anhcos Xem bài viết
    @CBNN:
    Cái này chính xác là 1 trục xoay và 3 trục tịnh tiến chứ, hay 2 trục tịnh tiến. Theo video của em thì đá xoay quanh trục Z vậy đó là trục C, còn 2 trục tịnh tiến còn lại 1 cái phải là Z, cái còn lại X hay Y đều được.

    Hộp thư của em bị đầy rồi đó.
    dạ máy của em chỉ có 2 trục tịnh tiến , và một trục xoay !
    ------------
    Thịnh CBNN 0937 237 bốn ba tám .

  10. #8
    Thợ bậc 7 CBNN's Avatar
    Ngày tham gia
    Nov 2013
    Bài viết
    730
    Cám ơn
    434
    Được cám ơn 358 lần
           ở 189 bài viết
    To bác Vietnamcnc , máy của em cắt bằng dĩa tròn , đường khính là 360mm x5mm , nên không đi theo kiểu đó được .
    nó giống với đoạn ăn thô đầu clip này :
    ------------
    Thịnh CBNN 0937 237 bốn ba tám .

  11. #9
    Thợ cả
    Ngày tham gia
    Feb 2014
    Bài viết
    1,715
    Cám ơn
    337
    Được cám ơn 539 lần
           ở 356 bài viết
    Bác cho em hỏi là đĩa cắt bác gắn song song hay vuông góc với mặt bàn đặt trục xoay vậy?
    Lê Anh Tuấn - 0989.bốn không 8. 4 0 tám

  12. #10
    Thợ cả
    Ngày tham gia
    Feb 2014
    Bài viết
    1,715
    Cám ơn
    337
    Được cám ơn 539 lần
           ở 356 bài viết
    Theo em thì bác phải đặt lưỡi cắt vuông góc với mặt bàn đặt trục xoay thì mới làm được
    Lê Anh Tuấn - 0989.bốn không 8. 4 0 tám

  13. #11
    Thợ bậc 7 CBNN's Avatar
    Ngày tham gia
    Nov 2013
    Bài viết
    730
    Cám ơn
    434
    Được cám ơn 358 lần
           ở 189 bài viết
    dĩa cắt song song với mặt bàn xoay bác ah ! , nếu đặt vuông góc thì không cắt được với phôi nhỏ bác ah!
    Click vào ảnh để xem ảnh lớn hơn.

Name:	images.jpg
Views:	32
Size:	6.3 KB
ID:	8176
    ------------
    Thịnh CBNN 0937 237 bốn ba tám .
