ảnh hưỡng của slow decay/ fast decay với tốc độ

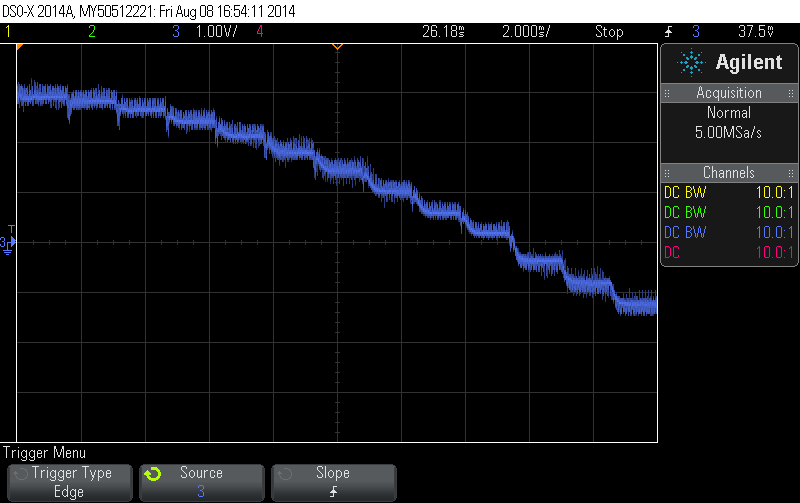

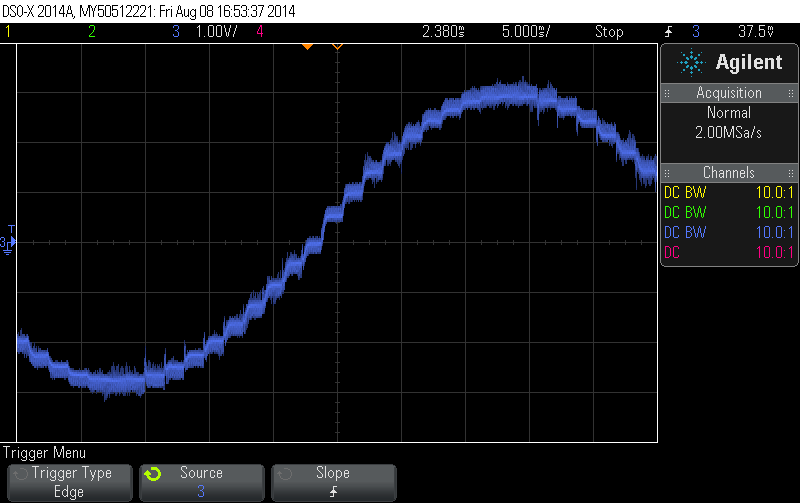

cùng drive, cùng điện áp, cùng tốc độ 600RPM, khác nhau chế độ slow vs fast
fast decay


slow decay


b.r

[anhxco]

Tình hình rất là tình hình bác Nhatson ạ, em có hôm ni mần cho xong cái mạch, mà tình hình 3 con trong mạch chỉ có 1 con hoạt động. KTra kỷ rùi, chắc 2 con kia die, hic hic hơi nản

[diy1102]

Tình hình rất là tình hình bác Nhatson ạ, em có hôm ni mần cho xong cái mạch, mà tình hình 3 con trong mạch chỉ có 1 con hoạt động. KTra kỷ rùi, chắc 2 con kia die, hic hic hơi nản

Có 4 con mà lận?
Còn không tháo con sống ra cắm vào chỗ con k hoạt động xem sao bác. Em thì làm mạch rồi, mua linh kiện roài mà hàng k thấy đâu ợ.

[nhatson]

Tình hình rất là tình hình bác Nhatson ạ, em có hôm ni mần cho xong cái mạch, mà tình hình 3 con trong mạch chỉ có 1 con hoạt động. KTra kỷ rùi, chắc 2 con kia die, hic hic hơi nản

cố lên ah, em có thâm niên 12 năm giờ vẫn dốt transitor lên tới hàng trăm pcs cho mỗi lần thử nghiệm ah
khẩu hiệu của em là làm điện tử đầu tiên phải sắm cái sọt rác

em đâu tư dữ lắm, sọt rác MADE IN JAPAN em mới chịu

[anhxco]

cố lên ah, em có thâm niên 12 năm giờ vẫn dốt transitor lên tới hàng trăm pcs cho mỗi lần thử nghiệm ah
khẩu hiệu của em là làm điện tử đầu tiên phải sắm cái sọt rác

em đâu tư dữ lắm, sọt rác MADE IN JAPAN em mới chịu

Sang nay con 1 con, thay vao, chạy ok bác ạ. 2 con kia có vấn đề thật chứ không phải do mạch đâu ạ.

[nhatson]

Sang nay con 1 con, thay vao, chạy ok bác ạ. 2 con kia có vấn đề thật chứ không phải do mạch đâu ạ.

IC có vấn đề cũng Bthuong thôi ah
em mua bên canada tầm 2002-2003 cũng 10 năm rồi ma
b.r

[nhatson]

chip drive step của hang TI độ gần đây có vẻ chất lượng

[diy1102]

Sang nay con 1 con, thay vao, chạy ok bác ạ. 2 con kia có vấn đề thật chứ không phải do mạch đâu ạ.

Hix khổ bác lại tích hợp 3 trục. Vi một số lý do tế nhị em nhân đc ic a3977 của bác nhatson nên e sẽ test với ic này. Hôm nào nhận đc sla em test rồi sẽ gửi cho bác một con cho bác hoàn thiện cái bo tích hợp của bác.

[anhxco]

Hix khổ bác lại tích hợp 3 trục. Vi một số lý do tế nhị em nhân đc ic a3977 của bác nhatson nên e sẽ test với ic này. Hôm nào nhận đc sla em test rồi sẽ gửi cho bác một con cho bác hoàn thiện cái bo tích hợp của bác.

hi`hi`, tình hình là con mới thay vào cũng hoạt động đc 1 lúc, rồi die luôn. giờ con đúng 1 con hoạt động.
@bac Nhutson: bác con con nào không bán cho e mấy con cũng đc, chứ mât công làm mạch quá bác ạ, làm gì thì làm, phải cho nó chạy, hichic

[nhatson]

cố lên ah, em có thâm niên 12 năm giờ vẫn dốt transitor lên tới hàng trăm pcs cho mỗi lần thử nghiệm ah
khẩu hiệu của em là làm điện tử đầu tiên phải sắm cái sọt rác

em đâu tư dữ lắm, sọt rác MADE IN JAPAN em mới chịu

nói là có thị phạm luôn
thùng rác của em khá to, vậy là hiểu roài đấy ah

[Gamo]

ủa, em cứ tưởng con 8825 cũng là khủng long cổ lỗ sĩ chứ, có mấy con ở nhà mà ko dùng ;D Ko biết n1o1 so với TB6560 thì con nào dễ thương hơn?

[nhatson]

ủa, em cứ tưởng con 8825 cũng là khủng long cổ lỗ sĩ chứ, có mấy con ở nhà mà ko dùng ;D Ko biết n1o1 so với TB6560 thì con nào dễ thương hơn?

mấy chú DRV của TI, em thấy tk dùng cho motor size 42mm/28mm dùng cho 57mm có thể ko gud, cụ gamo có thì nghịch xem sao ah

b.r

[nhatson]

em thử mixdecay theo topo này, nhưng PWM fix fequency, có vẻ ko ổn, với kỵ thuật pwm fix off time của mấy chip tích hợp em chưa thử đo

[nhatson]

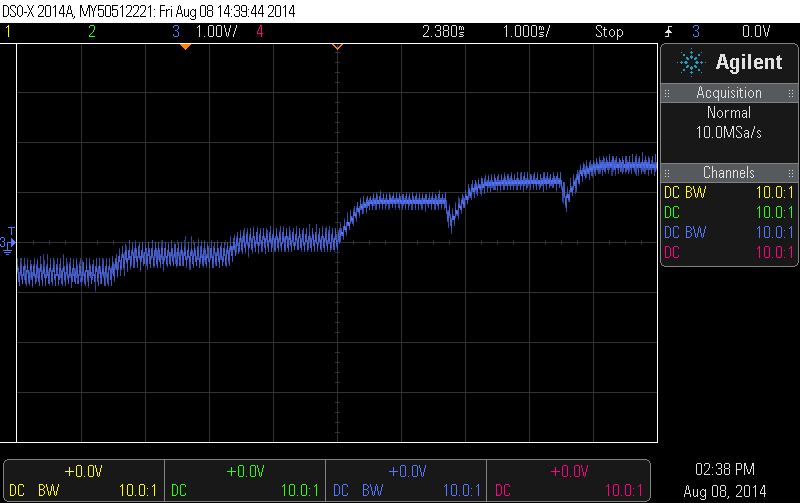

như trong clip này em thấy cùng 1 vấn đề như khi em thử nghiệm slow/fast decay

[ít nói]

như trong clip này em thấy cùng 1 vấn đề như khi em thử nghiệm slow/fast decay

Cái đo sóng của pác có vẻ như là module cắm usb xài trên pc. Phải ko.

[nhatson]

Cái đo sóng của pác có vẻ như là module cắm usb xài trên pc. Phải ko.

em dùng cái giống cái này, nhưng dòng thấp hơn 100mhz thôi, nhưng mà hack lên 200mhz vô tư, chỉ tốn thêm tiền mua probe


đây là dòng thấp nhất của agilent giờ là keysight

dòng cao hơn có màn hình cảm ứng, thế hệ sau chắc chạm vuốt như iphone luôn quá



em có cái hantek 3064 này, 4 tia 60mhz, dùng cũng okies, nhưng dùng máy tính bất tiện việc điều chỉnh Div/voltage div/time lắm ah

[anhxco]

em dùng cái giống cái này, nhưng dòng thấp hơn 100mhz thôi, nhưng mà hack lên 200mhz vô tư, chỉ tốn thêm tiền mua probe


đây là dòng thấp nhất của agilent giờ là keysight

dòng cao hơn có màn hình cảm ứng, thế hệ sau chắc chạm vuốt như iphone luôn quá



em có cái hantek 3064 này, 4 tia 60mhz, dùng cũng okies, nhưng dùng máy tính bất tiện việc điều chỉnh Div/voltage div/time lắm ah

Thanh lý con hantek 3064 đi bác, không dùng để "mốc meo" uổng.

[CKD]

Vụ chạy 1 lúc rồi chít thì thấy nhiều bác.. bị lắm lắm.
Cơ bản thì khi làm mạch có gì đó bất ổn mà khi nhìn bằng mắt thương không phát hiện ra, hoặc linh kiện, hoặc khi hàn kinh kiện v.v... có vấn đề.

Quan điểm của mình là.. không có gì tự nhiên hết, cái gì cũng phải có lý do của nó. Vì người ta làm được thì mình cũng phải làm được (vì làm theo schema gốc mà). Nếu mình làm không được thì phải có nguyên nhân nào đó mà mình chưa phát hiện ra thôi. Phải tìm được nguyên nhân thì khi đóng chíp mới vào mới không die tiếp

Kinh nghiệm này mình đúc kết được với giá cũng khá khá vì chủ quan và trước đó chưa bị. Khi mình lọ mọ mua bộ KIT OSC về tự xử, phần lớn là linh kiện dán (SMD), mình hàn rất kỹ.. nhưng nó vẫn đốt linh kiện chết mất con ADC.
Kiểm tra thì thấy cứ có điện là con ADC nó nóng gần 60 độ, mấy con khác thì chẵng thấy nóng.
Đợt đó mình phải mua thêm 1 mớ linh kiện (MCU, ADC, LCD v.v..) + nguyên bộ KIT mới... để cho chắc ăn. Về lắp bộ KIT mới chạy rồi từ đó đo, so sánh.. kết quả:
Đo áp kiểm tra thì thấy sai, chiếu đèn kiểm tra mạch thì không thấy gì.. Khò tháo con ADC ra, kiểm tra tùm lum... phát hiện ra nó chạm chân có tí xíu (do lúc hàn bị dính bụi chì). Vệ sinh và đóng con ADC khác vào... OK ngay

[nhatson]

Vụ chạy 1 lúc rồi chít thì thấy nhiều bác.. bị lắm lắm.
Cơ bản thì khi làm mạch có gì đó bất ổn mà khi nhìn bằng mắt thương không phát hiện ra, hoặc linh kiện, hoặc khi hàn kinh kiện v.v... có vấn đề.

Quan điểm của mình là.. không có gì tự nhiên hết, cái gì cũng phải có lý do của nó. Vì người ta làm được thì mình cũng phải làm được (vì làm theo schema gốc mà). Nếu mình làm không được thì phải có nguyên nhân nào đó mà mình chưa phát hiện ra thôi. Phải tìm được nguyên nhân thì khi đóng chíp mới vào mới không die tiếp

Kinh nghiệm này mình đúc kết được với giá cũng khá khá vì chủ quan và trước đó chưa bị. Khi mình lọ mọ mua bộ KIT OSC về tự xử, phần lớn là linh kiện dán (SMD), mình hàn rất kỹ.. nhưng nó vẫn đốt linh kiện chết mất con ADC.
Kiểm tra thì thấy cứ có điện là con ADC nó nóng gần 60 độ, mấy con khác thì chẵng thấy nóng.
Đợt đó mình phải mua thêm 1 mớ linh kiện (MCU, ADC, LCD v.v..) + nguyên bộ KIT mới... để cho chắc ăn. Về lắp bộ KIT mới chạy rồi từ đó đo, so sánh.. kết quả:
Đo áp kiểm tra thì thấy sai, chiếu đèn kiểm tra mạch thì không thấy gì.. Khò tháo con ADC ra, kiểm tra tùm lum... phát hiện ra nó chạm chân có tí xíu (do lúc hàn bị dính bụi chì). Vệ sinh và đóng con ADC khác vào... OK ngay

vệ sinh mạch rất quan trọng, nhất là mạch swithcing ah, phải dùng xăng thơm + co ( nhớ khẩu trang chống hoá chất + găng tay + glass nữanhé) rửa cho thật sạch mạch, phải hong khô hoặc thối khí nén ...vv và vv
a3977 là chip dán , ở dưới bụng nó dầy flux hàn > mạch hoạt động ko ổn định > tèo IC

b.r

[Gamo]

Thùng rác đẹp quá

Bác anhxco post hình mạch cho bà con xem thử? Bác trace lại xem có chỗ nào bị đoản mạch ko? Có nhầm âm với dương ko? Hay có sợi chì, vệt chì nào dính nhau ko?

Em mới làm cháy xong 3 mainboard máy in. Cái tội ko kiểm tra đúng đầu cắm
