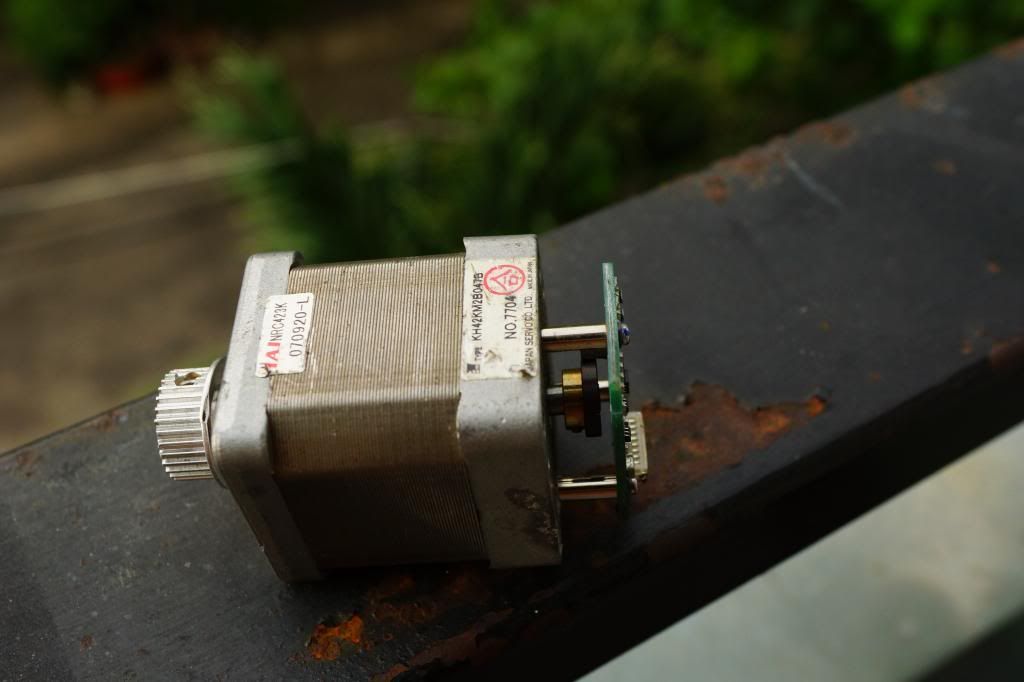

em mới nhặt dược 1 con step motor của IAI , feedback từ tính, đang tra cứu xem feed back của nó thông số thế nào



có thể là từ cái actutor này
http://www.intelligentactuator.com/p...UST-1-0114.pdf

b.r

[nhatson]

nse
step drive 2A 42V, protoptye M14R1
cong suất L298, conector 3.81

b.r

[CKD]

Ké con nguồ xung china. GY800W-48V-16A


Dòng driver hiệu YAKO (yankhong.com) chất lượng cũng thuộc loại khá của china.



Số hiệu của các IC trên mạch đều bị xóa, em mù mờ vụ này nên không đoán được nó dùng cái gì
Chỉ biết nó lái FET bằng mấy con trans đơn giản cho rẻ

[nhatson]

có coating silicon là xịn roài ah

b.r

[biết tuốt]

mấy cái switch gạt gạt , kiểu chân đứng này ở sài gòn có bán k bác? em ở hà nội hỏi chả chỗ nào có

[nhatson]

mí cái dạng đứng thì đạt hàng thôi ah

b.r

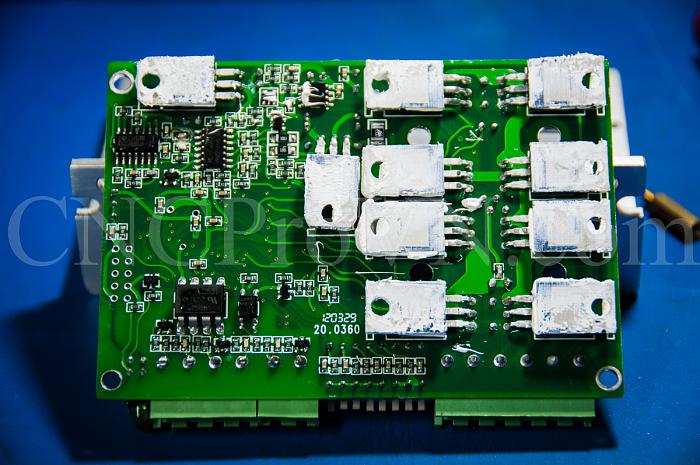

[nhatson]

leadshine HBS860h



heart


b.r

[Gamo]

Gửi các bác cách chế 1 stepper motor:

[nhatson]

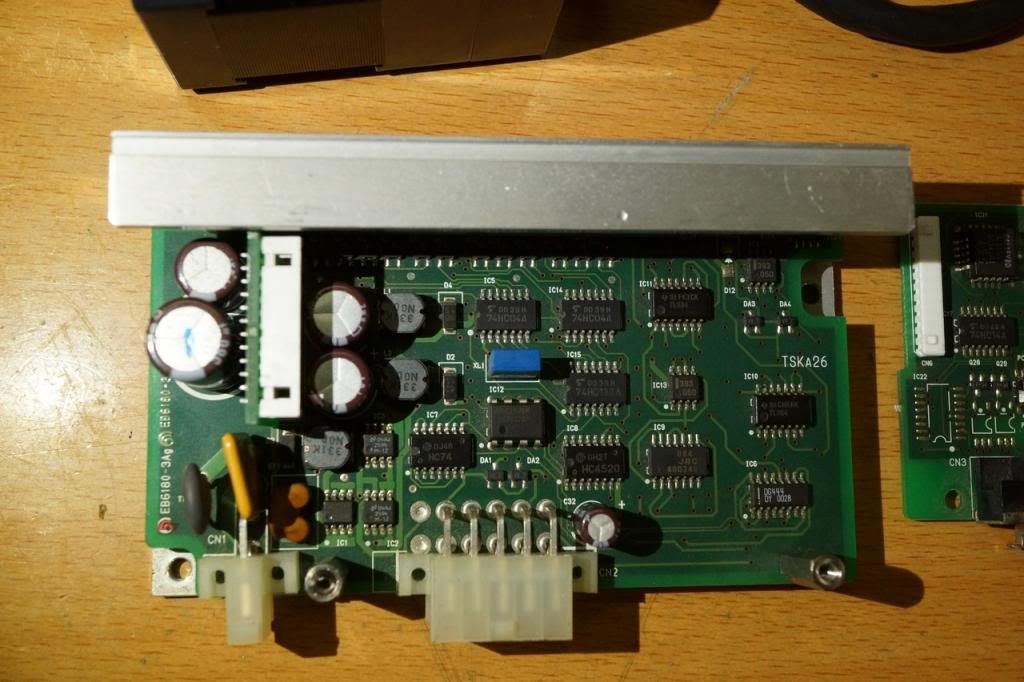

alphastep wave from
cũng ko có gì đặc biệt, và cũng ko đẹp cho lám
ads24a + motor asm69ac






b.r

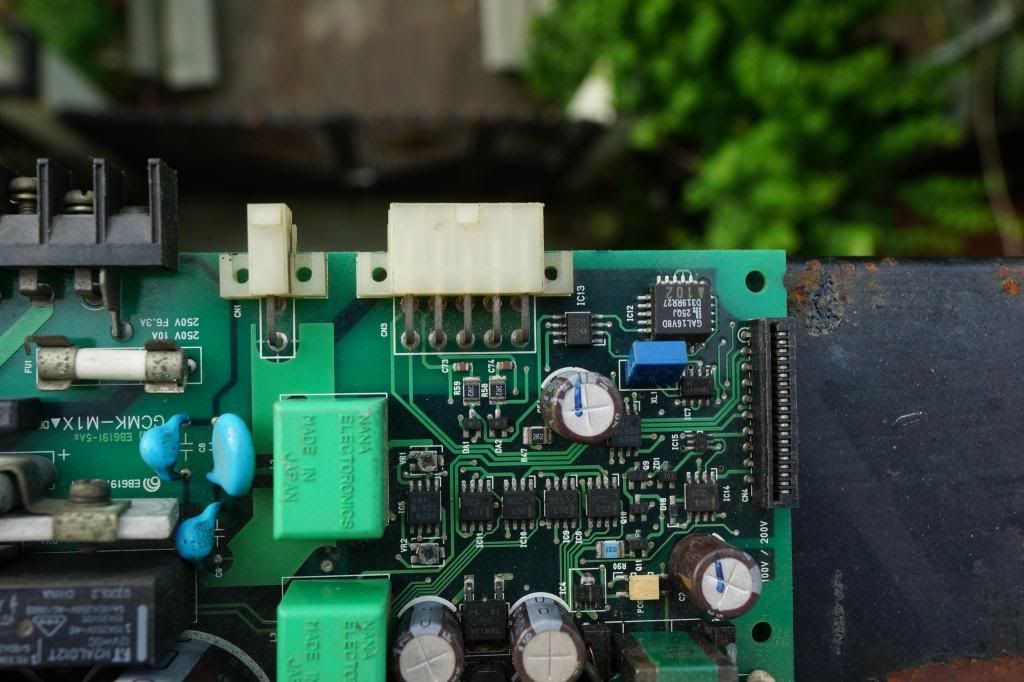

[hardfarmer]

Bác nhatson cho tôi hỏi một chút, chạy không tải alpha step 911+ driver ASM16A-C (không chuẩn driver của nó) một lúc ngắn thì driver nóng có bất thường không bác?
Bác thường chạy thấy mát lạnh hay cung nóng nóng?

[nhatson]

Bác nhatson cho tôi hỏi một chút, chạy không tải alpha step 911+ driver ASM16A-C (không chuẩn driver của nó) một lúc ngắn thì driver nóng có bất thường không bác?
Bác thường chạy thấy mát lạnh hay cung nóng nóng?

báo cáo bác
về lý thuyết + thực tế tbi điện đều sinh nhiệt
có điều là ít hay nhiều thôi ah

các tbi của japan, đề có bảo vệ quá nhiệt, quá nhiệt sẽ báo lỗi ngay ah

b.r

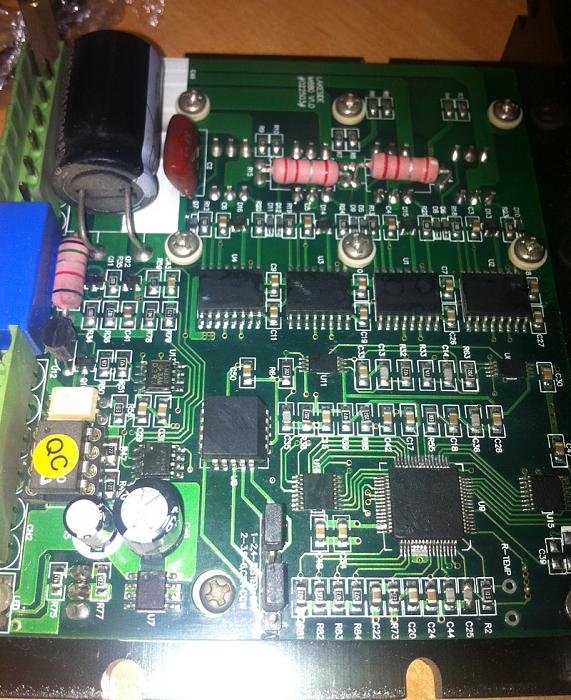

[solero]

M839 của LeadShine

[nhatson]

hix cạo số sạch sẽ

b.r

[solero]

Ha ha. Em mở ra nhìn thấy sạch quá dóng gói luôn khỏi cần quét bụi.

[nhatson]

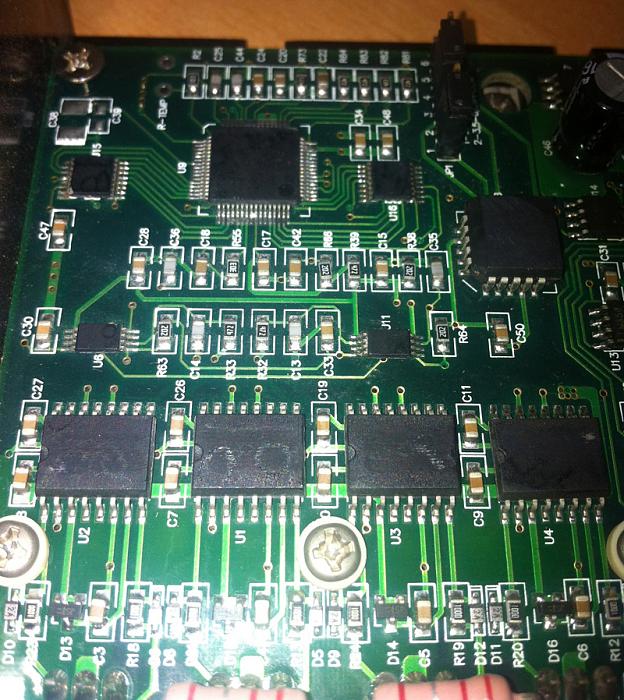

hix, để ý kỹ thấy mạch 4 layer, ghen tị ghe

b.r

[CKD]

hix, để ý kỹ thấy mạch 4 layer, ghen tị ghe

Nhìn sao mà thấy được 4 lớp thế bác Nhất Sơn?. Chỉ bí kíp cho mình với.
Soi ảnh nãy giờ mà chỉ thấy...................... bình thường

[nhatson]

mạch 4 layer, 2 lớp giửa thường phụ trách nguồn và GND, dặc trung là nhìn rất rõ có lớp phủ





b.r

[CKD]

Aha.. nhìn thấy lớp bên kia mờ mờ. Cứ tưởng là lớp thứ 2.
Cái này chắc phải có kinh nghiệm, nghiêm cứu nhiều nên quen nghề. Thôi.. giữ nguyên mặt mạnh của mình, soi ốc vít cho dể

[nhatson]

alphastep asd18a-k
toàn linh kiện rời

[writewin]

bắt chước anh NS tháo con ARD ra coi thế nào ^^, driver thì có mà chưa có step, đại ca nào có step ARD bán rẻ cho em test driver với ^^

phía ngoài em nó


bảng tên



tháo hộp nhựa ra nè

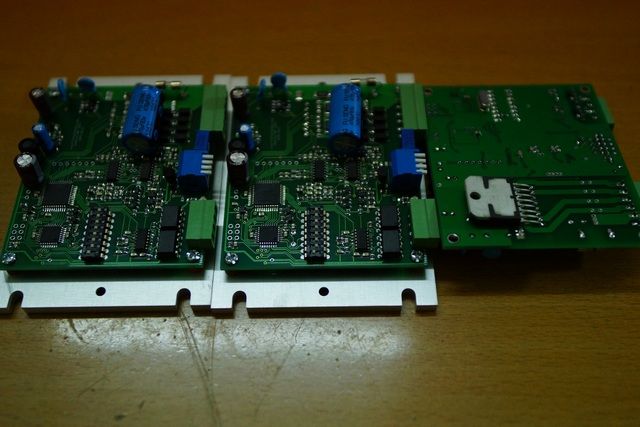

2 board mạch công xuất và điều khiển



board điều khiể



board công xuất



lột tấm dẩn nhiệt ra coi em nó dùng fed j ---> GB 4060D



xong lắp lại cất tủ chờ step rẻ mua, he he

bùn bùn mai tháo 16 hoặc 20 ra xem thế nào coi fed 2 em này có khác nhau ko hay là giống nhau
