Chủ đề: Dự án máy tiện gỗ tự động của CNClaivung

  1. #1
    Thợ cả cnclaivung's Avatar
    Ngày tham gia
    Dec 2014
    Bài viết
    1,393
    Cám ơn
    721
    Được cám ơn 152 lần
           ở 115 bài viết

    Dự án máy tiện gỗ tự động của CNClaivung

    Kính chào cả nhà, lâu rồi cnclaivung ít online diển đàn, nhưng cũng có theo dõi nhiều, đa phần thấy buôn bán sôi nỗi hơn, giờ laivungcnc muốn phát triển 1 dự án máy tiện gỗ CNC mang tính chất có gì dùng nấy nhưng tuyển lựa kỹ càng, ngon mới chơi đúng y phương châm CKD từng nói : đồ mình sài kiếm gạo là phải ngon tới đỉnh... , nhưng với trình độ của CNClaivung thì chỉ ngon thôi chứ đỉnh ko dám nói...
    em kính nhờ các bác góp ý hướng dẩn cũng như tương trợ nhũng gì em không biết, thiếu thốn, em hứa sẽ hậu tạ chu đáo
    đúng ra em định mua luôn máy tàu nhưng cái sở thích làm máy cho mình nó cứ sôi lên nên cứ mua đồ chế theo sở thích..
    máy dự làm HT Y 1500 x 300x2 Z 500
    động cơ tịnh tiến : step 86
    trục A : secvo 3,5kw + hộp giảm tốc dây đai chịu tải 1/15
    ray Y 35 THK
    ray X 20 THK
    ray Z 20 THK
    vitmebi 2505 THK
    tải trọng tối đa của phôi 70Kg dài 1,5m fi 450
    khung sắt 20mm toàn bộ
    ước muốn : Tiện, đánh xoắn , chạm
    điều khiển bằng bob mach3 6 truc
    em chỉ có khả năng lập trình Powermill. artcam, Jdpaint.

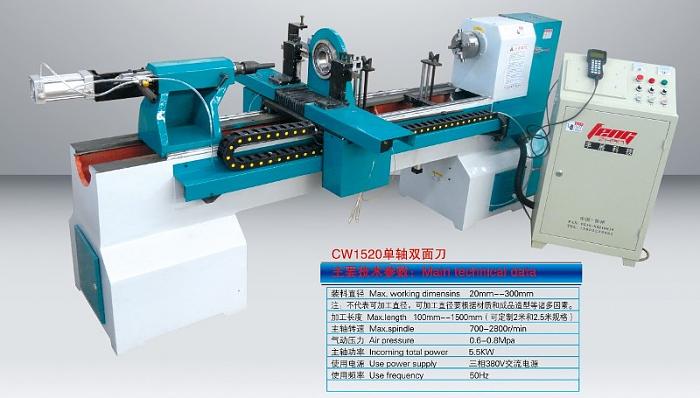

    sau đây vài hình ảnh đối chiếu con máy em dự định làm : Click vào ảnh để xem ảnh lớn hơn.

Name:	ysm1412134303.jpg
Views:	3
Size:	78.7 KB
ID:	23276Click vào ảnh để xem ảnh lớn hơn.

Name:	may tien go tu dong, may tien go cnc, may tien con son cau thang, may tien tru cau thang, may du.jpg
Views:	1
Size:	68.4 KB
ID:	23277
    thợ mộc hàn sắt

  2. Thành viên đã cám ơn cnclaivung cho bài viết hữu ích này:


  3. #2
    Thợ cả cnclaivung's Avatar
    Ngày tham gia
    Dec 2014
    Bài viết
    1,393
    Cám ơn
    721
    Được cám ơn 152 lần
           ở 115 bài viết
    vấn đề em đang lo nhất hiện này đó là controler vận hành lập trình,
    xin các bác góp ý hộ :
    máy này có vận hành bằng mach3 dc không,
    phần mềm lập trình dạng 2d này là phần mềm nào tối ưu nhất,
    thủ thuật 2 dao bệ X nó đi thô và tinh song song, Tinh vào sau trể 3 giây , thì mình lập trình kiểu gì nó dc như vậy, em cũng thử các kiểu mà chưa tìm ra cách này..
    em cũng từng nghĩ áp dụng suy biến kiểu máy cnc router nhưng trục A ko quay 1 chiều được thì làm sao mà tiện, ở đây Trục A nó quay 1400v/p
    nếu lập trình powermill thì có thể tăng tốc vong quay trục A theo ý mình không....
    theo em biết máy Tàu nó sài Ly hợp từ liên kết động cơ 1p220v 5,5kw với step86, ( cách này em có nghĩ đến nhưng chế cháo phực tạp nên em loại )
    thank các bác đọc tin
    thợ mộc hàn sắt

  4. #3
    Thợ cả cnclaivung's Avatar
    Ngày tham gia
    Dec 2014
    Bài viết
    1,393
    Cám ơn
    721
    Được cám ơn 152 lần
           ở 115 bài viết
    đây là link em nó đang vận hành,
    ở những giây đầu khi vào dao em nhìn thấy X 2 vào sau tầm 3 giây, cái này em đau đầu quá ạ
    Lần sửa cuối bởi cnclaivung, ngày 31-07-2016 lúc 12:17:41 PM.
    thợ mộc hàn sắt

  5. #4
    Thợ bậc 6
    Ngày tham gia
    May 2015
    Bài viết
    496
    Cám ơn
    112
    Được cám ơn 100 lần
           ở 81 bài viết
    Em cũng đang lên kế hoạch và đang thiết kế 1 con máy tiện, cũng có suy nghĩ như bác, ko hiểu phần đk sẽ như thế nào vì lâu nay cũng chỉ dừng ở mức 3 trục với mach3. E thì ko ham 2 dao mà chỉ cần 1 dao tiện và 1 spindle để trạm. Vấn đề là:
    1. Mach3 (hoặc linuxcnc) có thể điều khiển đc 2 trục Z (1 dao tiện và 1 đầu đục). Nếu mach3 ok thì phần còn lại thuộc về lập trình phải làm postprocess cho app lập trình (mastercam, solid, powermill)).
    2. E tính xài servo cho trục quay, alpha cho xz để giảm chi phí và control tất cả qua phần mếm.

    Hong bác thớt và các cao nhân vào giup.

    Máy bác thớt post bên Quốc Duy có, e cũng nghĩ đến phương án cuối cùng và củ chuối là nhờ người quen hỏi xem bên đó có bán bộ control ko nếu có thì xúc luôn đỡ mất công, nhưng cái này chắc khó xảy ra

  6. Có 2 thành viên đã cám ơn sieunhim cho bài viết hữu ích này:


  7. #5
    Thợ cả cnclaivung's Avatar
    Ngày tham gia
    Dec 2014
    Bài viết
    1,393
    Cám ơn
    721
    Được cám ơn 152 lần
           ở 115 bài viết
    vấn đề em thấy khó nhất là mạch chuyển tính hiệu C sang A ( trục chính kẹp phôi sẽ trở thành trục A khi hết nhiệm vụ tiện để đến quá trình chạm khắc. hoặc đánh xoắn .mach3 em đã nghiên cứu tịnh tiến 2 dao đồng thời dc bác ạ, có một anh Tây sài qua cơ chế ly hợp từ rất hay nhưng tài liệu nói về nó khiêm tốn quá không khai thác được, em có biết bác sale247 đã từng làm...
    còn nếu làm thông thường 2 trục xz thì mach3 turnmill vẫn ok...lập trình bằng powermill tốt, lấy trục C là trục chính đấu vào ngỏ điều khiển spinl...
    và có lẽ nó cái dự án của em cũng đụng chạm it nhiều tới các bác liên quan nên khó lòng đạt tiêu chí tự DIY theo bản quyền riêng
    Lần sửa cuối bởi cnclaivung, ngày 31-07-2016 lúc 09:50:46 PM.
    thợ mộc hàn sắt

  8. #6
    Thợ bậc 6
    Ngày tham gia
    Nov 2013
    Bài viết
    349
    Cám ơn
    19
    Được cám ơn 71 lần
           ở 62 bài viết
    Có nhiều công nghệ đặt ra khi thấy con máy này hoạt động
    1. Tiện thô và tinh trên cùng một lần chạy , dao thô vào trước chạy một khoảng bẳng độ lệch dao sau đó dừng lại để dao tinh vào. Cái này khác hoàn toàn với chạy đồng thời nhé các bác
    2. Kết thúc tiện trơn thì trục chính thành trục xoay
    3. Lấy được gốc của spindle chạm xoắn
    Ngoài ra còn hàng loạt vấn đề như điều chỉnh độ đồng tâm giữa trục chính và ụ động, trục chính phải đạt tốc độ cao để tiện cho láng nhưng cần đủ chậm và chính xác khi tiện xoắn....
    Lần sửa cuối bởi dungtb, ngày 01-08-2016 lúc 12:07:11 AM.
    - Website : https://cnc3ds.com

  9. Thành viên đã cám ơn dungtb cho bài viết hữu ích này:


  10. #7
    Thợ cả cnclaivung's Avatar
    Ngày tham gia
    Dec 2014
    Bài viết
    1,393
    Cám ơn
    721
    Được cám ơn 152 lần
           ở 115 bài viết
    thank bác đã chỉ điểm, trên tiêu chí tự DIY, e lấy mastercam làm kim chỉ nam để lập trình file tiện vận hành kiểu máy tiện cơ khí, tuy không nhanh như máy Tàu nhưng nó cũng giải quyết được vấn đề
    thợ mộc hàn sắt

  11. #8
    Thợ bậc 6 CKD's Avatar
    Ngày tham gia
    Nov 2013
    Bài viết
    6,680
    Cám ơn
    1,733
    Được cám ơn 5,321 lần
           ở 2,595 bài viết
    Vấn đề giải pháp.
    1. Chạy 2 dao ở 2 chế độ cùng lúc thấy các máy trung tâm vẫn chạy. Nhưng làm thế nào để tạp code cho nó thì chịu. Ai có cao kiến gì cho vụ này xin góp ý thêm. Mỗi người mỗi suy nghĩ, mỗi giải pháp. Nhiều cái đầu sẽ hay hơn. Lưu ý là chế độ chạy này không phải là slave đâu ạ.
    2. Mach3 hoàn toàn có đủ sức để control, ngon không thì không dám chắc. Cùng lắm dùng cùng lúc 2 LPT để tăng gấp 2 lần in/out, đủ 6 axis và vô số tính năng khác. EMC2 (linux cnc) thì chưa dùng nhiều nên không dám lạm bàn. Nhưng nếu được thì theo mình linuxcnc sẽ ổn định hơn.
    3. Việc dùng cả motor + step (servo) và chuyển chế độ qua ly hợp là giải pháp tiết kiệm chi phí nhất. Vì nếu chỉ dùng servo thì công suất phải cao, rất đắt. Ngoài ra servo cho chế độ tiện sẽ phức tạp, công suất dư phải nhiều thì tiện mới ngọt.
    3. Nếu dùng servo thì việc chuyển từ spindle (speed) qua C (position) đơn giản thôi. Với những con mới thì không cần làm gì cả. Bản thân servo có input để đổi chế độ luôn. Đời cũ thì khó hơn tẹo, nhưng chơi tuốt.
    DT: O7837277II - CKD's Youtube Channel - Facebook - Tổng hợp chủ đề
    17 ds 3, Thạnh Mỹ Lợi, Q2, tp.HCM

  12. Có 2 thành viên đã cám ơn CKD cho bài viết hữu ích này:


  13. #9
    Spam killer
    Ngày tham gia
    Nov 2013
    Bài viết
    1,703
    Cám ơn
    1,536
    Được cám ơn 818 lần
           ở 440 bài viết
    Cái này nếu chỉ 2D không thì không khó lắm, có gì mình sẽ hỗ trợ viết cho bác một phần CAM riêng hỗ trợ chạy thô và tinh.
    Viết phần mềm CADCAM theo yêu cầu o913 6o3 939.

  14. Thành viên đã cám ơn anhcos cho bài viết hữu ích này:


  15. #10
    Thợ cả cnclaivung's Avatar
    Ngày tham gia
    Dec 2014
    Bài viết
    1,393
    Cám ơn
    721
    Được cám ơn 152 lần
           ở 115 bài viết
    thank các bác nhiều lắm :
    như em đã trình bày trên kia : có 2 giải pháp làm 1 là chạy secvo 3.5kw moment 16Nm, qua giảm tốc dây đai răng
    2 là mod m0ter 1p + Ly hợp từ ( phần này em cũng có ly hợp luôn ạ )
    Linuxcnc em thấy khả thi hơn nhưng cũng lạ lẵm quá vì có sài bao giờ,...
    nếu khó quá em sẽ như bác anhcos nói chạy biên dạng 2d thô tinh rồi từ từ mod nâng cấp ver..
    xin hỏi thêm bác anhcos là bác viết cả trình vẽ biên dạng 2d để xuất cod hay bác mod lại một trình cam nào đó chẳn hạn
    thank
    thợ mộc hàn sắt

  16. #11
    Thợ cả cnclaivung's Avatar
    Ngày tham gia
    Dec 2014
    Bài viết
    1,393
    Cám ơn
    721
    Được cám ơn 152 lần
           ở 115 bài viết

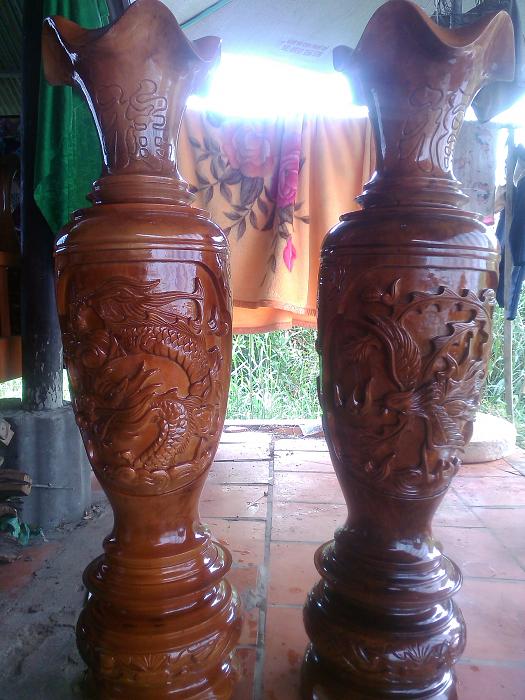

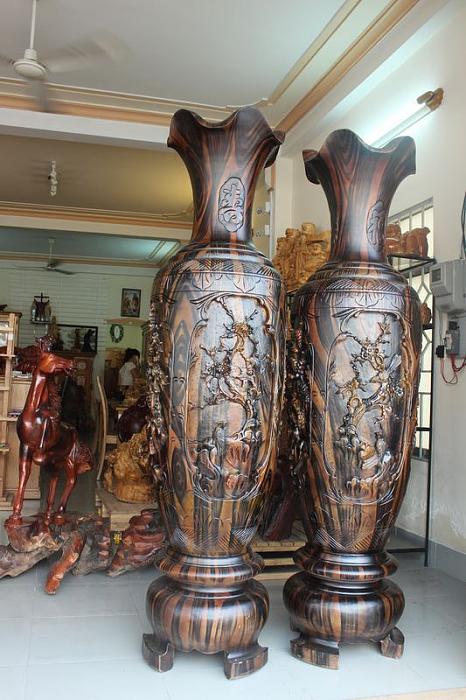

    khi đã đầu tư làm thì em nghĩ chí ít bằng hoặc hay hơn cái đã có : do tính chất hàng hóa em nó phức tạp nói riêng và những người làm nghề như em nói chung ( sức khỏe là điều quan trọng nhất trong vấn đề này )nếu chạy 2d thôi thì khá đơn giản với em, em up cái sản phẩm em cho các bác góp ý ạ, cái phần miệng bình và chân bình , em muốn máy tiện đồng thời có thể phá thô đơn giản khi tiện xong, vẽ cái bình, hoặc thiết kế cái bình với em là chuyện nhỏ, cơ mà chả lẻ tiện xong lại xách xuống đưa qua máy cncrouter có trục A làm tiếp 1 công đoạn nữa thì mất cái hay của máy tiện cnc tự động
    Click vào ảnh để xem ảnh lớn hơn.

Name:	IMG_20150710_084458.jpg
Views:	0
Size:	633.9 KB
ID:	23320Click vào ảnh để xem ảnh lớn hơn.

Name:	03.jpg
Views:	399
Size:	55.6 KB
ID:	23321Click vào ảnh để xem ảnh lớn hơn.

Name:	016.jpg
Views:	0
Size:	102.3 KB
ID:	23322
    để làm được cái miệng bình như thế em phải mất 3h cho mỗi cặp nhưng rất nguy hiểm cho tay chân, vì sử dụng máy mài gắn lưỡi phay, chưa nói gồng sức thời gian lâu các khớp tay ê ẩm, về hiệu quả kinh tế thì không đạt, về lâu dài thì yếu sức dần là xong luôn, hic...
    thế em quết tâm bằng mọi giá để đưa công nghệ cnc vào thể loại này, dẩu biết rằng thị trường đã có nhưng đối với em nó quá hạn chế về kinh phí và kích thước, nếu đặt như ý mình thì có lẽ cái giá nó không thấp đâu
    Lần sửa cuối bởi cnclaivung, ngày 01-08-2016 lúc 12:37:59 PM.
    thợ mộc hàn sắt

  17. Thành viên đã cám ơn cnclaivung cho bài viết hữu ích này:


  18. #12
    Thợ cả cnclaivung's Avatar
    Ngày tham gia
    Dec 2014
    Bài viết
    1,393
    Cám ơn
    721
    Được cám ơn 152 lần
           ở 115 bài viết
    chủ đề này tắt ngúm , thôi em cũng tạm lặn 1 thời gian, soa khi có kết quả sẽ khoe
    thợ mộc hàn sắt

  19. #13
    Thợ bậc 6
    Ngày tham gia
    May 2015
    Bài viết
    496
    Cám ơn
    112
    Được cám ơn 100 lần
           ở 81 bài viết
    E bookmark nó rồi mà sao tắt ngúm đc, e ko phải dân cơ khí càng ko phải dân điện tử nên đang hóng bác và các cao nhân để e bắt tay vào làm

  20. #14
    Thợ bậc 7
    Ngày tham gia
    Feb 2014
    Bài viết
    943
    Cám ơn
    158
    Được cám ơn 152 lần
           ở 125 bài viết
    Trong 2 cái hình đầu tiên về đầu chống tâm, các bác cho em hỏi chút: Ở hình 1 giữa xi lanh và phần thân chống tâm nó cách nhau và có một thanh gạt; Ở hình 2 cái xi lanh nó ép luôn vào thân luôn, em xe clip mà không hiểu nó có tác dụng gì? Cái đầu chống tâm này em làm một cái giống ở hình 2, ép nó chạy ra chạy vào hay phết.
    @to cnclaivung: Bác xem nó cấu trúc con máy tiện này chưa? nó lắp bộ ly hợp vào trục động cơ 5,5Kw hay vào đồng trục với trục phôi?

  21. #15
    Thợ cả cnclaivung's Avatar
    Ngày tham gia
    Dec 2014
    Bài viết
    1,393
    Cám ơn
    721
    Được cám ơn 152 lần
           ở 115 bài viết
    cái gạt đó là thế cho tay quay volang, nó nhanh hơn, sau đó pitong đống hơi nén lại, nó chỉ làm phoi nhỏ thì dc, chứ phôi lớn bay thủng mái nhà à,,,,còn cơ cấu Ly hợp bác lắp đồng trục dũng dc, hay qua dây đai bánh răn cũng dc...nếu có các bác cùng làm thì vui rồi...cơ mà cad cam nếu các bác có thì thôi, không thì liên hệ em....( em cũng chỉ ủng hộ diễn đàn và người làm ra nó )
    thợ mộc hàn sắt

  22. #16
    Thợ bậc 7
    Ngày tham gia
    Feb 2014
    Bài viết
    943
    Cám ơn
    158
    Được cám ơn 152 lần
           ở 125 bài viết
    Máy tiện em làm chỉ dùng tiện không thôi, chứ thêm chức năng tiện xoắn thì tốt rồi, nhưng phức tạp nên chưa làm đựoc, còn cái chống tâm giống hình thứ 2 của bác, động cơ em xài 2,2kw viet hung qua biến tần và puly

  23. #17
    Thợ cả cnclaivung's Avatar
    Ngày tham gia
    Dec 2014
    Bài viết
    1,393
    Cám ơn
    721
    Được cám ơn 152 lần
           ở 115 bài viết

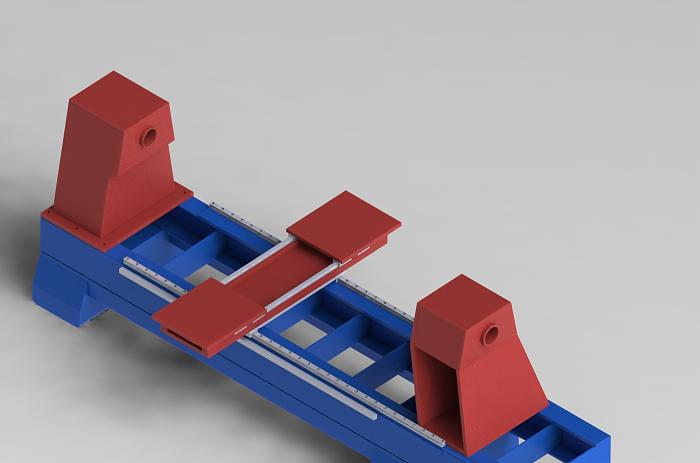

    em chém gió tý cho nó có không khí náo nhiệt ạ, show phân khung ạ, săt 10mm, 20mm, ray 25, ray 20,
    Ảnh thu nhỏ đính kèm Ảnh thu nhỏ đính kèm Untitledd.JPG‎

    thợ mộc hàn sắt

  24. Có 2 thành viên đã cám ơn cnclaivung cho bài viết hữu ích này:


  25. #18
    Thợ cả hung1706's Avatar
    Ngày tham gia
    Feb 2014
    Bài viết
    2,491
    Cám ơn
    523
    Được cám ơn 598 lần
           ở 478 bài viết
    Mời các bác tham khảo...http://forum.seemecnc.com/viewtopic.php?f=41&t=9238

    Nhìn chung phần cơ thì nhiều chuyện để bàn. Nhưng em đang quan tâm làm sao chuyển từ Trục chính tiện sang trục A. Còn góc trục C Spindle thì vô tư đi ạ .
    TPHCM - sdt 0907983682
    https://www.facebook.com/CNCSP268/

  26. Có 3 thành viên đã cám ơn hung1706 cho bài viết hữu ích này:


  27. #19
    Thợ cả cnclaivung's Avatar
    Ngày tham gia
    Dec 2014
    Bài viết
    1,393
    Cám ơn
    721
    Được cám ơn 152 lần
           ở 115 bài viết
    vâng, em thấy nó rất khó ạ, có cái clip này cũng thấy hay quá, mach3 hay gì thì em không biết vì nghe thuyết minh không hiểu tiếng Anh
    Lần sửa cuối bởi cnclaivung, ngày 04-08-2016 lúc 08:27:17 AM.
    thợ mộc hàn sắt

  28. #20
    Thợ cả cnclaivung's Avatar
    Ngày tham gia
    Dec 2014
    Bài viết
    1,393
    Cám ơn
    721
    Được cám ơn 152 lần
           ở 115 bài viết
    Click vào ảnh để xem ảnh lớn hơn.

Name:	Untitled.JPG
Views:	5
Size:	459.6 KB
ID:	23407
    các bác phán hộ em lên kết cấu như này có ổn không ạ, lực chịu vòng quay 1000 cho phôi đã tròn 50kg, 2 cái chân em chấn U 10li hàn bịt đầu vát A, bên trong đổ betong + đá 4x6 cho nặng chân, dưới chân bắt bulong xuống nền bê tông sâu 200, không biết có run rảy không nữa
    Lần sửa cuối bởi cnclaivung, ngày 04-08-2016 lúc 09:19:10 AM.
    thợ mộc hàn sắt
