Chủ đề: Resolver vs Encoder - Closed loop stepper

  1. #41
    Thợ cả
    Ngày tham gia
    Nov 2013
    Bài viết
    5,915
    Cám ơn
    2,195
    Được cám ơn 3,263 lần
           ở 2,038 bài viết
    Trích dẫn Gửi bởi Ga con Xem bài viết
    Bác đã làm bộ điều khiển step có enc chưa bác.
    Theo em con Alphastep nó đơn giản hơn step có enc (alphastep là resolver, đọc như enc abs nhưng cần phải có mạch giải mã, không lo mất bước, đọc sai, lưu sai, tóm lại là giải thuật đơn giản. Còn step có enc thì thông thường là incremental, phức tạp trong giải thuật hơn).
    MCU chuyên dk động cơ đều có hỗ trợ đọc encoder incr, chỉ cần khai báo thanh ghi là xong ah,
    ví dụ như dspic, stm32, TI C2000 vv....

    b.r
    Lần sửa cuối bởi nhatson, ngày 10-05-2014 lúc 09:54:39 PM.

  2. #42
    Thợ cả
    Ngày tham gia
    Nov 2013
    Bài viết
    5,915
    Cám ơn
    2,195
    Được cám ơn 3,263 lần
           ở 2,038 bài viết
    em post lại , patent của oritenal motor, em nghĩ nó là giải pháp dùng trong alphastep, em post vài lần rồi, có lẽ chẳng ai quan tâm và đọc



    https://docs.google.com/viewer?url=p...0130043822.pdf

    b.r

  3. #43
    Spam killer Gamo's Avatar
    Ngày tham gia
    Apr 2014
    Bài viết
    7,149
    Cám ơn
    3,898
    Được cám ơn 1,518 lần
           ở 1,162 bài viết
    Trích dẫn Gửi bởi nhatson Xem bài viết
    vụ này thì em miễn bình luận vì em chưa kiếm được patend của leadshine phù hợp với bộ HBS này>> em ko dám chém lung tung

    nhưng có điều giá thành thấp, encoder rẻ tiền, miếng encoder là film, motor nóng quá, miếng film bị quéo

    b.r
    Ah ah, thấy miếng phim rồi nếu thế thì có thể là incremental hoặc abs enc

    Bác cho xin nguyên cái link tới cái patent với
    Lần sửa cuối bởi Gamo, ngày 10-05-2014 lúc 10:02:07 PM.

  4. #44
    Thợ cả
    Ngày tham gia
    Nov 2013
    Bài viết
    5,915
    Cám ơn
    2,195
    Được cám ơn 3,263 lần
           ở 2,038 bài viết
    dòng hbs của leadshine đổi tên wa easy servo ( bên china có nhiều hãng cũng làm HBS y chang ), theo tài liệu thì nó dùng encoder incr 1000p/r



    patend của dòng hbs này, em ko thấy leadshine có dk patent nào liên quan tới dkhien step closed loop cả, vấn đề nữa là ở china, có vài nhà sản xuất cũng có dòng tương tự HBS của leadshine
    drive dạng HBS đầu tiên em thấy giời thiệu là cua fastech korean.

    jmc motion


    yako


    b.r
    Lần sửa cuối bởi nhatson, ngày 10-05-2014 lúc 10:20:38 PM.

  5. #45
    Thợ cả
    Ngày tham gia
    Nov 2013
    Bài viết
    5,915
    Cám ơn
    2,195
    Được cám ơn 3,263 lần
           ở 2,038 bài viết
    fastech ezi servo, dkhien 25uS
    Innovative closed loop stepping motor control system which utilizes a high resolution encoder to update the motor position every 25 micro-seconds. Using high performance DSP technology (Digital Signal Processor) and software, the drive ensures exact position, no overshooting and smooth motion. It is very innovative closed loop stepping control system which is best selection for Vision Inspection Application.











    b.r

  6. #46
    Thợ cả
    Ngày tham gia
    Nov 2013
    Bài viết
    5,915
    Cám ơn
    2,195
    Được cám ơn 3,263 lần
           ở 2,038 bài viết

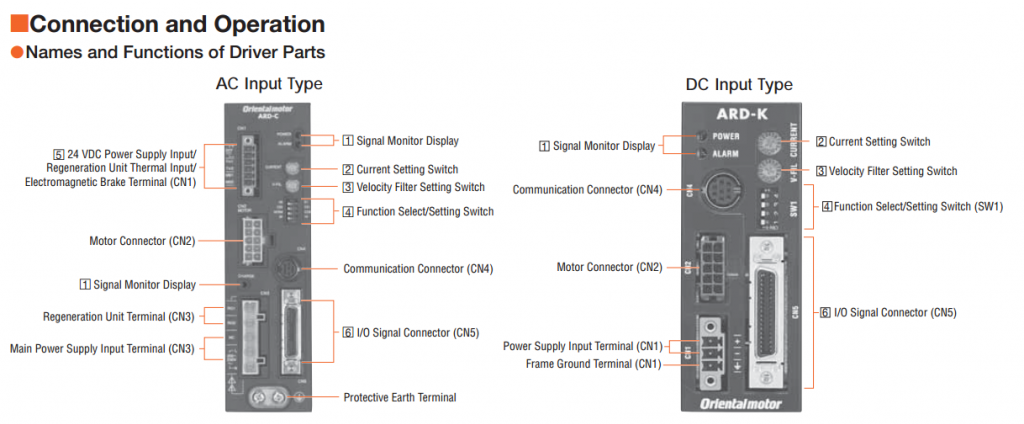

    to gamo, vv alphastep, nếu muốn dùng motor alphastep, em nghĩ nên kiếm mấy con motor của dòng DC, mấy con dòng AC chạy áp thấp ko ổn đâu ah

    b.r

  7. #47
    Thợ cả
    Ngày tham gia
    Nov 2013
    Bài viết
    5,915
    Cám ơn
    2,195
    Được cám ơn 3,263 lần
           ở 2,038 bài viết

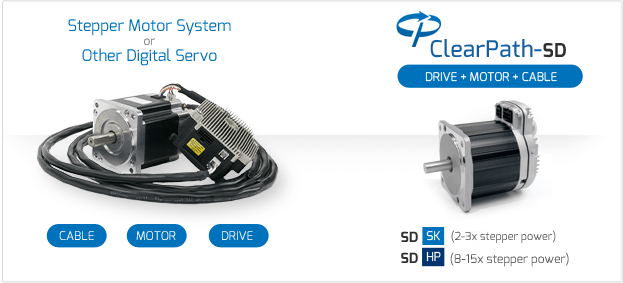

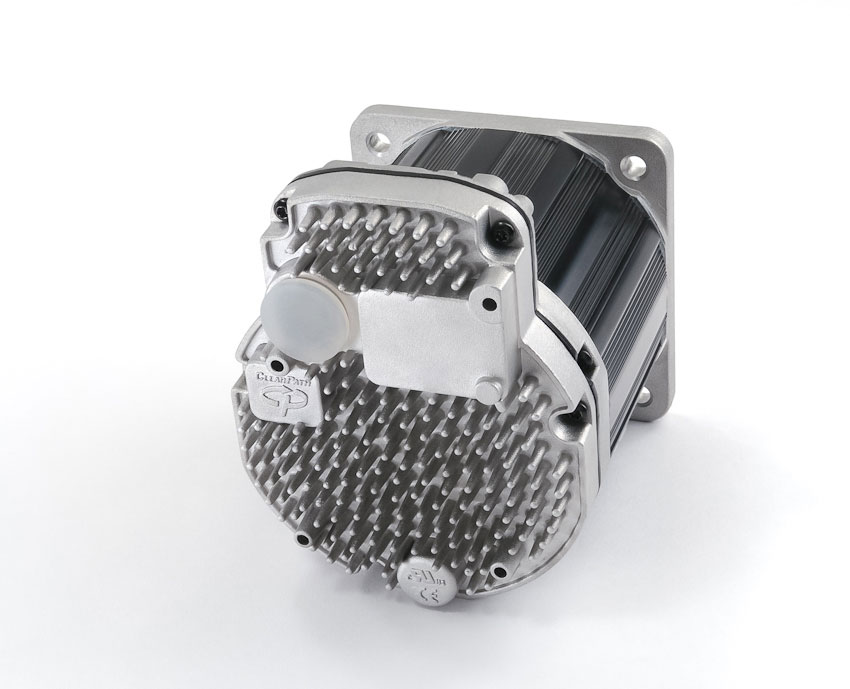

    1 sp đến từ teknic inc, brushless servo intergrad giá từ 254usd, xem ra step close loop ko còn lợi thế nhìu
    trước em có gặp step closed loop drive của hãng teknic, giờ xem danh mục sản phẩm hiện tại ko thấy có nữa, có lẽ do brushless servo đủ rẻ để cạnh tranh với step closed loop





    http://www.teknic.com/products/clear...-servo-motors/

    hàng US có khác, tke bên ngoài nhìn thấy xúc động đậy ngay

    Lần sửa cuối bởi nhatson, ngày 10-05-2014 lúc 11:14:07 PM.

  8. Thành viên đã cám ơn nhatson cho bài viết hữu ích này:


  9. #48
    Spam killer Gamo's Avatar
    Ngày tham gia
    Apr 2014
    Bài viết
    7,149
    Cám ơn
    3,898
    Được cám ơn 1,518 lần
           ở 1,162 bài viết
    Ec... thank kiu bac. Servo ma bon no dam khoe la no hunting, sao ma lam dc ta?

    Em co may con alpha asm99 & asm66, co ca gearbox (noi chung cung lam du tro moi mua dc). May con nay chay dc, rating 3.4v nen chac chay 40v ok. Co con 24v nua nhung nghe bac noi em cho no ra ria roi

    May con alpha nay dung la hiem thiet. Cong nghe nay ra luc nao vay ta? Kiem mu mat luon ma ko thay co nua.
    Lần sửa cuối bởi Gamo, ngày 11-05-2014 lúc 08:09:29 AM.

  10. #49
    Thợ cả
    Ngày tham gia
    Nov 2013
    Bài viết
    5,915
    Cám ơn
    2,195
    Được cám ơn 3,263 lần
           ở 2,038 bài viết
    Trích dẫn Gửi bởi Gamo Xem bài viết
    Ec... thank kiu bac. Servo ma bon no dam khoe la no hunting, sao ma lam dc ta?

    Em co may con alpha asm99 & asm66, co ca gearbox (noi chung cung lam du tro moi mua dc). May con nay chay dc, rating 3.4v nen chac chay 40v ok. Co con 24v nua nhung nghe bac noi em cho no ra ria roi

    May con alpha nay dung la hiem thiet. Cong nghe nay ra luc nao vay ta? Kiem mu mat luon ma ko thay co nua.
    drive tecknic dùng dòng tms320f28xx, mạnh mẽ. còn no turrning vì 1 phần auto turrning đủ tốt + thuật toán dkhien. ví dụ em có suy nghỉ khi ko có comand, motor bị tác động lực chưa phải chuyển pole, em ko cho chay position loop bằng cách tạo ra từ trướng quay mà em sẽ tăng dòng qua động cơ, để giữ vị trí cốt motor như trên stepper motor

    servo mitshu, auto turning

    b.r
    Lần sửa cuối bởi nhatson, ngày 11-05-2014 lúc 08:24:56 AM.

  11. #50
    Thợ cả
    Ngày tham gia
    Nov 2013
    Bài viết
    5,915
    Cám ơn
    2,195
    Được cám ơn 3,263 lần
           ở 2,038 bài viết
    Trích dẫn Gửi bởi Gamo Xem bài viết
    Ec... thank kiu bac. Servo ma bon no dam khoe la no hunting, sao ma lam dc ta?

    Em co may con alpha asm99 & asm66, co ca gearbox (noi chung cung lam du tro moi mua dc). May con nay chay dc, rating 3.4v nen chac chay 40v ok. Co con 24v nua nhung nghe bac noi em cho no ra ria roi

    May con alpha nay dung la hiem thiet. Cong nghe nay ra luc nao vay ta? Kiem mu mat luon ma ko thay co nua.
    ui mấy con step diện áp cao khó dùng lắm ah, vì drive chạy điện áp cao>> dễ xịt khói

    b.r

  12. #51
    Spam killer Gamo's Avatar
    Ngày tham gia
    Apr 2014
    Bài viết
    7,149
    Cám ơn
    3,898
    Được cám ơn 1,518 lần
           ở 1,162 bài viết
    Ua, no ghi co 3.4v ma, dau phai 34v dau bac?

    Ah, cai servo bac noi no dung brushlesss dung ko? Servo doi cu chi co 2 soi, ko kiem soat pole dc?
    Lần sửa cuối bởi Gamo, ngày 11-05-2014 lúc 08:31:08 AM.

  13. #52
    Thợ cả
    Ngày tham gia
    Nov 2013
    Bài viết
    5,915
    Cám ơn
    2,195
    Được cám ơn 3,263 lần
           ở 2,038 bài viết
    Trích dẫn Gửi bởi Gamo Xem bài viết
    Ua, no ghi co 3.4v ma, dau phai 34v dau bac?

    Ah, cai servo bac noi no dung brushlesss dung ko? Servo doi cu chi co 2 soi, ko kiem soat pole dc?
    bác do L và R coil, step em wan tâm tới L nhất

    brushless motor>> phải chuyển phase
    servo có 2 dây, em nghĩ bác nói DC motor >> phase nó chuyển bằng cơ học rồi ah


    b.r
    Lần sửa cuối bởi nhatson, ngày 11-05-2014 lúc 08:37:40 AM.

  14. #53
    Spam killer Gamo's Avatar
    Ngày tham gia
    Apr 2014
    Bài viết
    7,149
    Cám ơn
    3,898
    Được cám ơn 1,518 lần
           ở 1,162 bài viết
    Hiu hiu y bac
    Asm98: l=15.2mh, r=3.4ohm
    Asm66: l=16mh, R chua do nhung theo rating thi chac 6ohm

    Sao mà con ASM98 bụ như vậy mà L ngang con ASM66 ta?
    Lần sửa cuối bởi Gamo, ngày 11-05-2014 lúc 09:46:39 AM.

  15. #54
    Thợ cả
    Ngày tham gia
    Nov 2013
    Bài viết
    5,915
    Cám ơn
    2,195
    Được cám ơn 3,263 lần
           ở 2,038 bài viết
    Trích dẫn Gửi bởi Gamo Xem bài viết
    Hiu hiu y bac
    Asm98: l=15.2mh, r=3.4ohm
    Asm66: l=16mh, R chua do nhung theo rating thi chac 6ohm
    T=L/R = 0.0152/3.4= 0.00447s
    để nạp coil ở điện áp danh định cần thời gian là 0.00447S ~ 4470uS

    tần số swtiching thường là 20khz , chu kì sẽ là 50uS , thời gian nạp coil hợp lí là 1/2 chu kì =25uS
    công thức tính toán thời gian nạp coil hơi lằng nhằng em chả nhớ nổi, nhưng em cứ tính dơn giản, nếu đúng điện áp thì cần 4470uS , nếu muốn nạp trong 25uS , tức là nhanh hơn =4470/25 =178 lần
    em ước chừng cần điện áp cao hơn khoàng 89 lần là hợp lí, nếu motor có áp danh định 3V vậy để chạy good, mình cấn cấp áp 267VDC

    em chỉ ước lượng, có công thức tính, nhưng mà khá là phức tạp và dài dòng
    b.r
    Lần sửa cuối bởi nhatson, ngày 11-05-2014 lúc 10:04:24 AM.

  16. #55
    Spam killer Gamo's Avatar
    Ngày tham gia
    Apr 2014
    Bài viết
    7,149
    Cám ơn
    3,898
    Được cám ơn 1,518 lần
           ở 1,162 bài viết
    Ec ec... nghe gì mà sợ thía ) 300V thì kinh quá

    Để hồi em đo lại xem, do em mới đo 1 con stepper mini thông thường vẫn dùng trong cái cnc của em thì nó lên đến 29mH.
    Thông thường mấy con Nema 23 thì L = ? hả bác?

    PS: Ec... em nhớ vụ này rùi. Sao mà iu bác Nhất Sơn thía
    Đùa thôi: như vậy T là thời gian để nạp khoảng 63% cuộn dây. Mà như vậy V thì ảnh hưởng thế nào nhỉ? Để đọc lại lý thuyết một tí rồi, lâu quá ko đụng, quên hết.
    Lần sửa cuối bởi Gamo, ngày 11-05-2014 lúc 10:22:26 AM.

  17. #56
    Thợ cả
    Ngày tham gia
    Nov 2013
    Bài viết
    5,915
    Cám ơn
    2,195
    Được cám ơn 3,263 lần
           ở 2,038 bài viết
    Trích dẫn Gửi bởi Gamo Xem bài viết
    Hiu hiu y bac
    Asm98: l=15.2mh, r=3.4ohm
    Asm66: l=16mh, R chua do nhung theo rating thi chac 6ohm

    Sao mà con ASM98 bụ như vậy mà L ngang con ASM66 ta?
    báo cáo
    có sự tương quan giữa R và L
    L = nhau nhưng R khác nhau >> R thấp > dòng dkhien lớn , R cao > dòng dkhien sẽ nhỏ hơn

    b.r
    Lần sửa cuối bởi nhatson, ngày 11-05-2014 lúc 10:21:25 AM.

  18. #57
    Thợ cả
    Ngày tham gia
    Nov 2013
    Bài viết
    5,915
    Cám ơn
    2,195
    Được cám ơn 3,263 lần
           ở 2,038 bài viết
    Trích dẫn Gửi bởi Gamo Xem bài viết
    Ec ec... nghe gì mà sợ thía ) 300V thì kinh quá

    Để hồi em đo lại xem, do em mới đo 1 con stepper mini thông thường vẫn dùng trong cái cnc của em thì nó lên đến 29mH.
    Thông thường mấy con Nema 23 thì L = ? hả bác?

    PS: Ec... em nhớ vụ này rùi. Sao mà iu bác Nhất Sơn thía
    Đùa thôi: như vậy T là thời gian để nạp khoảng 63% cuộn dây. Mà như vậy V thì ảnh hưởng thế nào nhỉ? Để đọc lại lý thuyết một tí rồi, lâu quá ko đụng, quên hết.
    công thức em chả nhớ mà dính tới logarit nên em chạy mất dép
    em quan tâm dòng điện ah , vì có dòng > từ trường > moment

    túm lại việc quan trọng là ta chạy điện áp nào sao cho thời gian nạp dòng cho coil khoãng 40-60% chù kì PWM là ngon ah


    mấy con step tung của ở nàh của em, lớn bé dì cũng từ 2~4mH
    motor size 57 em chạy từ 30~40V là hiệu quả, motor size 85 em chạy 40~60V là hiệu quả

    b.r
    Lần sửa cuối bởi nhatson, ngày 11-05-2014 lúc 10:29:06 AM.

  19. #58
    Spam killer Gamo's Avatar
    Ngày tham gia
    Apr 2014
    Bài viết
    7,149
    Cám ơn
    3,898
    Được cám ơn 1,518 lần
           ở 1,162 bài viết
    Ec... đúng oài, sao mà bùn thía ta, nghe tới 300V là em chạy mất dép

    Thía thì đành chơi theo kiểu rùa ngày xưa chứ sao giờ: gắn 2 con R Sense 12Ohm, 50W thì chạy 60v chắc OK hả bác?
    PS: phá sản luôn, vẫn phải dùng 300V như thường, bực quá >.<
    Lần sửa cuối bởi Gamo, ngày 11-05-2014 lúc 10:47:26 AM.

  20. #59
    Nam Sờ Pín
    Ngày tham gia
    Nov 2013
    Bài viết
    6,623
    Cám ơn
    1,712
    Được cám ơn 3,655 lần
           ở 2,275 bài viết
    -----Thấy 2 bác tung chưởng em chóng mặt quá , bây giờ cảm thấy buồn cho mấy em step cổ lổ sỉ quá ..... Yêu cầu bác Nhat Son tung ra sản phẩm mới cho anh em thưởng lảm đi , thấy nội công bác thâm hậu hơn xưa rất nhiều .
    -----Bác có dòng drive gì và động cơ gì có hồi tiếp chưa ??? thương mại đi , em tiên phong ủng hộ bác 1 bộ 3 trục về test luôn nè.
    Nguyễn Hoàng Nam
    n_h_n2002@yahoo.com DT: 0908415648

  21. #60
    Thợ cả
    Ngày tham gia
    Nov 2013
    Bài viết
    5,915
    Cám ơn
    2,195
    Được cám ơn 3,263 lần
           ở 2,038 bài viết
    Trích dẫn Gửi bởi Nam CNC Xem bài viết
    -----Thấy 2 bác tung chưởng em chóng mặt quá , bây giờ cảm thấy buồn cho mấy em step cổ lổ sỉ quá ..... Yêu cầu bác Nhat Son tung ra sản phẩm mới cho anh em thưởng lảm đi , thấy nội công bác thâm hậu hơn xưa rất nhiều .
    -----Bác có dòng drive gì và động cơ gì có hồi tiếp chưa ??? thương mại đi , em tiên phong ủng hộ bác 1 bộ 3 trục về test luôn nè.
    báo cáo step closed loop nằm trong phòng thì nghiệm thôi ah, lí do chính là motor+encoder ~ 100usd giá ko phù hợp với dkien VN ta, em đang tìm kiếm giải pháp hợp lí cho encoder.
    b.r
    Lần sửa cuối bởi nhatson, ngày 11-05-2014 lúc 10:44:23 AM.
