Tổng hợp các vấn đề về nguồn phát laser fiber 60W Spectra-Physics

[GORLAK]

Tất nhiên, có laser diod 810 sau khi đi vào hệ thống, đi ra là 1064. Làm được chuyện này, không phải do sợi fiber nào cả. Mà là do một loạt các thấu kính. Đặt biệt là không phải cái thấu kính nào gắn vào cũng làm thay đổi được bước sóng.

E chơi laser cũng từ năm 2009 tới giờ vẫn chưa thấy cái dzụ tia 810 qua thấu kính ra 1064 đó bác, mong bác cho vài ví dụ mở mang tầm nhìn ợ :v

Theo như sơ đồ này tia 808nm phải bắn qua 1 tinh thể (ko phải thấu kính) mới ra đc tia 1064, muốn ra tia xanh lá bước sóng 532nm phải qua 1 tính thể lọc khác.

[nzhuhu]

Làm gì có vụ vào là 808nm mà ra khỏi fiber là được 1064nm.
Nếu làm được chuyện đó thì sợi fiber đắt hơn con diod là cái chắc. Và mấy bác cứ mua sợi đó về mà chơi. Nguồn 810-910 có bán nhiều và rẻ hơn nhiều nguồn 1064.

Gọi là nguồn fiber, là gọi cái công cụ dẫn truyền là cái sợi fiber optic thôi. Nó cũng như sợi cáp quang mà mấy bác dùng để vô adsl mà lướt diễn đàn chém gió. Có chăng là chất liệu, tiết diện nó tốt hơn nhiều so với cái fiber kia.

Tất nhiên, có laser diod 810 sau khi đi vào hệ thống, đi ra là 1064. Làm được chuyện này, không phải do sợi fiber nào cả. Mà là do một loạt các thấu kính. Đặt biệt là không phải cái thấu kính nào gắn vào cũng làm thay đổi được bước sóng.

Quay lại rủi ro của anh thuhanoi.
Mình nhớ đã từng cảnh báo, khi thiếu phụ kiện, các bác từng tính đến giải pháp diy, cắt đôi sợi fiber là hoàn toàn không thể, nếu làm là phá hoại vì cắt xong quăng thàng rác luôn.
Nếu giờ bác nào vẫn muốn cắt & diy. Liên hệ với mình, mình hướng dẫn cách làm. Làm xong có vào thùng rác không thì hên/xui. Mình thì mình thấy xui nhiều hơn hên.
Kỹ thuật cắt & mài của mình cũng chẵng cao. Chỉ là có 1 thời gian, cắt & mài bề mặt kim loại đủ để đưa lên kính hiểm vi, nhìn & phân tích tinh thể.

Cám ơn CKD nha. Anh cứ thắc mắc hoài ko biết cáp quang laser và cáp quang internet có gì khác nhau vì thông tin anh đọc là cáp quang internet cũng dùng truyền tín hiệu sáng thôi nên anh nghĩ cả 2 loại cáp đều giống nhau ở thiết kế nhưng khác nhau ở chất lượng. Và anh cũng có 1 ngu kiến ko biết em có góp ý dùm anh được không, nếu nó là cáp quang loại tốt dành cho laser thì tác dụng của nó là truyền ánh sáng vậy thì nó đâu có phân biệt là mình phóng ra tia gì phải không em, bước tia 810, 1064,.... thì nó vẫn truyền tốt và đầy đủ.

[tcm]

Các bác hết sức bình tĩnh. Chuyện tia laser ăn vật liệu gì nó không chỉ phụ thuộc vào bước sóng đâu. Các hệ thống cắt kim loại nó có bước sóng thông dụng từ 355, 532, 1064, 10640 nm còn hệ thống khắc kim loại thì chủ yếu là 532 và 1064 nm. Vậy tại sao laser co2 cắt đc kim loại mà lại không khắc đc? Bởi vì nguyên tắc cắt và khắc có chỗ không giống nhau.
- Để laser cắt kim loại thì ta dùng tia laser làm nóng chảy kim loại và dùng hỗ trợ của áp suất dòng khí thổi bay kim loại lỏng này đi.
- Còn muốn khắc đc kim loại thì khó hơn là ta phải làm cho kim loại nóng lên trên mức nóng chảy tức là phải đốt cháy và bay hơi một phần kim loại đi với thời gian rất ngắn.
- Chính vì vậy muốn khắc kim loại thì chùm tia laser phải có chất lượng cao thì sau khi qua thấu kính hội tụ mới tạo ra điểm hội tụ cực nhỏ và có năng lượng cao được.
- Các dòng laser có chất lượng chùm tia cao theo thứ tự là: fiber laser - laser thể rắn (YAG) - laser bán dẫn - laser thể khí.
- Cái bộ nguồn mà các bác đang có nó là Bộ nguồn laser bán dẫn chứ không phải fiber như các bác đang nghĩ đâu. Cái này là nguồn phát laser bán dẫn trực tiếp có thể dùng để cắt da, gỗ mỏng, kim loại mỏng.... trừ vật liệu dẫn sáng (tất nhiên để cắt kim loại thì bộ này công suất nhỏ quá). Còn muốn làm máy khắc kim loại thì phải thêm khối thứ nữa mới chạy đc.
- Vấn đề phản xạ các bác có thể xử lí đơn giản bằng cách lắp thêm cái đầu bép cắt ở thấu kính ra là hạn chế hầu hết tia phản xạ ngược đc rồi.

[thucncvt]

Trên diễn đàn có khác nhiều bác mua loại nguồn này, mình lập mục này anh em cùng trao đổi cho tiện.

các thông số cơ bản: công suất 60w cho 2 modul diot ở trong máy. bước sóng 810un.
hiện tại được biết có 2 phiên bản SX tại USA date 2008 và Thailand 2010



Một số chú ý cơ bản khi nhận hàng về.
nên tháo ra kiểm tra lại xem có tụt jack và kiểm tra lại 2 ốc của cáp quang trong máy.


jack nguồn khác kiểu phổ thông nên có thể kiếm 2 cốt cắm vào là được



không nên lắp thanh nhôm đỡ cáp quang trước vì nếu lắm chặt là không lắp được cáp quang vào


khi tháo đầu bảo vệ cáp quang thì giữ đầu chụp tròn bên ngoài rồi tháo con ốc lục giá bên trong, tránh tình trạng tháo sai làm tụt đầu quang và hỏng cáp. khi lắp chú ý chốt định vị, cáp quang 2 đầu như nhau nên lắp đầu nào cũng được. CHÚ Ý KIỂM TRA ĐẦU CÁP VÀ CÁC BỀ MẶT DẪN TIA PHẢI SẠCH


Jack điều khiển qua cổng analog 26 chân và đấu theo sơ đồ này, chú ý chân 2 để kích modul 1 và chân 6 kích modul 2. nối tắt 2-6 để phát cả 2 modul hoặc kích từng modul tùy các bác. công tắc K để kích hoạt. bấm sau khoảng 4s mới phát tia hoặc có thể nối tắt công tắc và chỉnh điện áp về 0v rồi chỉnh dần lên sẽ phát tia. xem tài liệu trang 50 để biết thêm. trên LCD có 2 thông số C1: và C2:để thể hiện công suất phát cho 2 modul



Nguồn cấp điều khiển công suất từ 0-4V


Sau khi mọi việc đã hoàn tất bắt đầu test:
PC trong máy khởi động khá lâu mới hiển thị LCD, quạt quay rất mạch có cảm giác hơi sợ sợ tiếng gió
chú ý: nếu chưa cắp cáp nối chân 7-8 máy báo lỗi 12. Nếu đã nối máy báo lỗi 13, ta tiến hành bật chìa khóa máy báo lỗi 16 rồi chuyển sang màn hình sẵn sàng


CHÚ Ý KHI MÁY KHỞI ĐỘNG ĐÈN LED XANH (LASER EMISSION) SÁNG LÚC ĐÓ MÁY CÓ PHÁT TIA NÊN TUYỆT ĐỐI KHÔNG NHÌN ĐẦU CÁP HAY ĐỂ GẦN VẬT LIỆU CÓ PHẢN XẠ ĐỂ TRÁNH NGUY HIỂM DÙ CÔNG SUẤT CỰC THẤP.

Các bác về đấu nối hoặc điều khiển bộ nguồn thì tùy thuộc vào controler mà chọn mạch và đấu sao cho phù hợp để có tín hiệu 0-4v điều khiển công suất
nếu controler tín hiệu pwm thì mua modul pwm-analog của mạch việt như hình. nếu là digital thì kiếm mạch DAC.


CÁ NHÂN MÌNH NHẬN SÉT TỔNG QUÁT CHUNG:
-đây hoàn toàn không phải nguồn mới 100% nếu các bác để ý chỗ quai sách có 4 lỗ thì đều có dấu hiệu ren, đồng nghĩ nó đã được lắp lên đâu đó. (nhưng trả sao vì mình mua hàng cũ mà)
-nguồn này có bước sóng 810un nên không ăn được kim loại, kể cả nhôm đã anod, trong trường hợp bắn các kim loại mỏng vẫn thủng nhưng thực tế là nóng quá mà thủng chứ không phải nó ăn được kim loại.
- ăn được các vật liệu phi kim gỗ đá...TRỪ CÁC LOẠI DẪN SÁNG (mika trong hoặc kính)

NẾU GẶP VẬT LIỆT CÓ PHẢN XẠ TIA THÌ NGUỒN TỰ NGẮT PHÁT ĐỂ BẢO VỆ ĐỂ TRÁNH HỎNG DIOT.

so sánh
nhươc điểm: tổng quan thì thua nguồn CO2 vì mika trong không cắt, nhôm đã anod cũng không ăn
ưu điểm: là nguồn fiber có tuổi thọ cao dẫy tia bằng cáp nên lắp đặt dễ dàng, giá thành 2nd vừa phải để yêu khoa học

ĐÓ LÀ Ý KIẾN CÁ NHÂN, CÁC BÁC VÀO CHÉM TIẾP

Vừa rồi Bác h-d có hỏi em là cũng đặt 1 bộ nguồn laser fiber này ah . nhưng mà khi em thấy khi bác chủ test thử mà cháy được giấy là em thôi luôn ,
Em cung đã test trên máy fiber em đang cung cấp thì giấy không thể cắt được ,nói chung là đốt cháy ,khi cắt thử trên giấy bạc bao thuốc lá thì phần nhôm thì cắt ok mà giấy thì vẫn y nguyên ,và CO2 thì ngược lại giấy thì ok mà nhôm thì còn nguyên, chỉ thủng thôi
Nên thị trường có dòng máy cho phi kim và kim loại riêng ,nếu nguồn nói cắt đuọc trên 2 loại thì em nghĩ CO2 bị tiệt chủng rồi
- EM nghĩ vậy
tiện Em khoe cái tên lửa ,do em lắp ráp
,

[Gamo]

Sợi fiber phản xạ và truyền dẫn tốt với vài bước sóng thôi bác. Cáp quang internet co vài loại. Loại khoảng cách ngắn dùng bước sóng 700-800nm, loại xa hình như dùng khoảng 1100-1300nm

Dùng sai loại sợ cháy thôi

[vufree]

Cụ nào có hoặc biết chỗ nào mua được jack cắm cho bộ laser này không ạ?

[emptyhb]

Em nhìn cái này rất giống jack nguồn dành cho máy Power Mac. Bác cứ ra hiệu bán đồ táo mua sợi dây nguồn là có thôi.

[chetaocnc]

Em nhìn cái này rất giống jack nguồn dành cho máy Power Mac. Bác cứ ra hiệu bán đồ táo mua sợi dây nguồn là có thôi.

cộng nguồn này chắc 1 chai

[Ga con]

cộng nguồn này chắc 1 chai

Jack nguồn này là chuẩn US 20A (cái trên máy tính hay thấy là chuẩn 15A). Mấy cụ tìm trên diễn đàn hoặc mấy chỗ bán đồ Audio là có à.

Thanks.

[hoahong102]

tiên thể, bác nào ôm hàng dây với thấy kính mà gắn được với bộ này, thì rao bán đi cho anh em còn cắn răng móc ví thiếu đến mấy chục bộ cơ mà
ông nào dự chơi glavo thì cần gì cáp nhỉ cáp trong máy kéo ra là dc mà????

[CKD]

Mình thì biết rất ít về fiber, nhưng cũng có tìm hiểu tí chút về nó. Và cái mà mình mang ra để trao đổi nó hạn hẹp như cái hiểu biết của mình.

Thấy mọi người hay gọi là laser fiber. Thật ra, với sự yếu kếm của mình thì mình chẵng biết được cái nguồn đó nó thế nào cả. Mình chỉ biết fiber là cái sợi dây dẫn quang thôi. Ngoài ra không thấy cái fiber nào nó phát ra laser.

Trong một số cái gọi là laser pump, có dùng dây fiber để ghép quang. Có tác dụng với hệ, và trong các ứng dụng này thì sợi fiber thấy được làm với chất liệu đặc biệt. Ngoài sợi fiber, hệ còn có các thấu kính, vật hấp thụ v.v... thì mới thành hệ được. Mình nghĩ, nếu nói sợi fiber này không thông dụng. Và nó chỉ nằm trong nguồn, không có bán đại trà bên ngoài ạ.

Về việc đổi bước sóng, mình gọi là hệ thấu kính, tức có hấp thụ & phản xạ. Có nói thêm là không phải cái nào cũng đổi được mà phụ thuộc vào chất liệu. Chất liệu hấp thụ, cũng có nhiều loại khác nhau, mỗi loại sau khi hấp thụ sẽ phát lại được bước sóng khác nhau. Và sao phải cả hệ.. tìm hiểu kỹ hơn sẽ rỏ. Khi đó con diod có vai trò là nguồn năng lượng & kích thích. Mình không phải chuyên gia, nên chỉ nói được chung chung. Còn muốn phân tích kỹ & cụ thể, hợp chất nào, ra được bước sóng nào nó vượt quá phạm vi chủ đề này.

[CKD]

về dây fiber thì không đủ kiến thức để xác định nó là khác nhau hay giống nhau. Thử phân tích:
- Về mặt hiệu suất dẫn truyền, mình thấy fiber viễn thông vẫn đặt hiệu suất rất cao, theo mình thấy là phải tầm 95% trở lên. Với mức này thì fiber cho laser công nghiệp chắc cũng tầm mức này mà thôi.
- Về chất liệu, theo quang học thì chiết suất của mỗi chất liệu với mỗi bước sóng khác nhau đề có hiệu quả khác nhau. Nên nếu chuyên thì mỗi bước sóng sẽ có một chất liệu riêng để đạt hiệu quả cao nhất. Và ngay cả chiết suất chất liệu cũng ảnh hưởng đến khã năng bẻ cong của dây dẫn.
- Về công suất thì viễn thông công suất rất thấp, do đó tổng tiết diện dẫn truyền chắc không cần phải to. Laser công nghiệp công suất lớn nên đòi hỏi nhiều hơn.

Về hậu quả, thì mình nghĩ dây của bác thuhanoi chỉ vì nó bẩn phần đầu tí xíu thôi. Khi phát laser, vết bẩn này nó hấp thu nhiệt gây nóng đầu nối. Từ đó suy ra, nếu mặt cắt của đầu sợi quang, không thật phẳng thì sẽ vướng 2 vấn đề.
- Tia sau khi thoát ra sẽ bị tán xạ. Không tập trung nữa.
- Đầu sợi quang hiệu suất dẫn truyền giảm nên sẽ hấp thụ nhiệt, nóng & có thể cháy.

**** Các bạn đọc manual của nó, sẽ thấy 2 vấn đề về dây dẫn.
- Cung tròn nhỏ nhất có thể uốn cong của dây. Nếu cố tình uốn cong hơn giới hạn cho phép, tia dẫn trong dây sẽ không thể phản xạ, hấp thụ & cháy dây.
- Cách đánh giá chất lượng đầu dây.

Ở trên mình có nhắc đến laser pump. Thấy có nhiều ý kiến là nhờ cái này mà nó nâng được công suất laser lên nhiều lần. Mình thì nghĩ, chữ pump này nó chẵng có tăng công suất nào cả. Mà còn giảm vài % công suất.
Theo các trả lời từ thầy google, mình thấy laser pump là một hệ dùng để thay đổi bước sóng laser, cho phù hợp vối nhu cầu. Vì mỗi bước sóng laser sẽ hiệu quả cho một nhu cầu khác nhau. Hệ pump thường thấy và dể nhận biết nhất là các gương phản xạ, thấu kinh, lăng kính v.v... ngoài ra còn có các thanh hợp chất, các thành này khác nhau tùy theo nhu cầu bước sóng. Có hệ đơn giản, có hệ phức tạp ghép rất nhiều thanh khác nhau lại. Muốn biết rỏ hơn thì hỏi thấy google, thầy ấy có thể trả lời mức căn bản là hợp chất gì có thể cho ra được bước sóng nào.
Việc phát photon & bước sóng thì nó thuộc vật lý lượng tử. Mà căn bản là ta đã học thời phổ thông. Mỗi khi electron nhảy từ quỹ đạo năng lượng cao xuống năng lượng thấp sẽ phát ra một năng lượng, năng lượng này dao động ở một tần số riêng và thoát ra ngoài, gọi là photon. Để ép electron nhảy quỷ đạo thì phải nạp năng lượng cho nó, gọi là pump. Nguồn năng lượng này có thể là diod, đèn flash, đèn xenon v.v...

Nếu anh em thích trao đổi thêm & sâu hơn về laser thì lập chủ để mới. Biết đâu.. ở nhà các bạn đủ đồ để có thể tự chế nguồn laser

[Gamo]

Tự chế laser đi

[GORLAK]

- Cung tròn nhỏ nhất có thể uốn cong của dây. Nếu cố tình uốn cong hơn giới hạn cho phép, tia dẫn trong dây sẽ không thể phản xạ, hấp thụ & cháy dây.

Theo e nghĩ cung tròn nhỏ nhất có thể uốn cong, đó là hạn chế việc gãy gập dây quang bên trong, thiết kế của nó là sợi thủy tinh ợ.

@chetaocnc: cọng dây đó ra Nhật Tảo hỏi mấy tiệm bán dây cũ, giá trc mua là 120k 1 cọng.

[CKD]

Theo e nghĩ cung tròn nhỏ nhất có thể uốn cong, đó là hạn chế việc gãy gập dây quang bên trong, thiết kế của nó là sợi thủy tinh ợ.

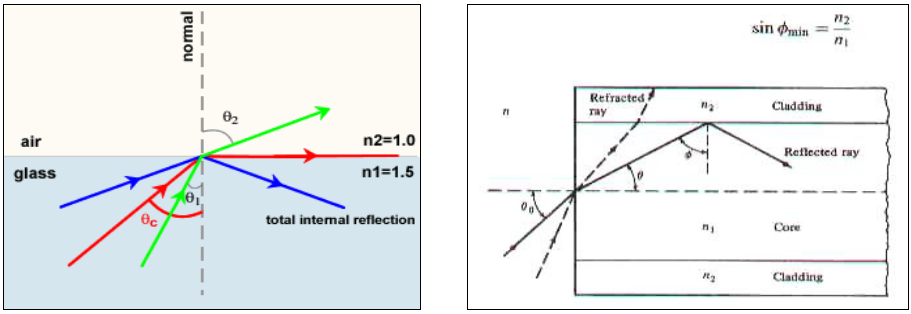

Cái này từ ngữ thì mình chẵng nhớ rỏ, nhưng nó liên quan đến góc phản xạ. Thường tùy theo chiết suất mà mặt chiết quang chỉ phản xạ ở một góc từ min-max, nếu vượt quá góc này thì tia sẽ xuyên qua, bị khúc xạ chứ không còn bị phản xạ nữa.



Chứ đây quang thì mình thấy, nó cũng dẻo dai lắm.

[CKD]

Trở lại vấn đề dây dẫn quang.
Theo tài liệu mà bác inhainha share. Thì dây có khác nhau theo kích thước, với công suất 15-30W thì dây core có đường kính ~0.8. Trong khi dây cho 60W thì core có D là ~1.2mm. Ngoài ra chất liệu thì không thấy nói đến.

Cái ảnh bên dưới là các hợp chất cũng như kiểu laser, khã năng công suất. Hơi chi chít xíu.

[foxnguyen]

Theo mình bít thì bác thanbk nói rất đúng. Heheh.
Mình cũng có laser loại này. Dùng diode 808nm để pump. Và flash.

[chetaocnc]

em đang chờ bác Gamo test rổ kính hội tụ của bác ấy đây! với lại trông chờ bác h-d quay cai clip bảo vệ phản xạ ngược

[h-d]

em đang chờ bác Gamo test rổ kính hội tụ của bác ấy đây! với lại trông chờ bác h-d quay cai clip bảo vệ phản xạ ngược

Rất tiếc là clip đó mình xóa và cất nguồn phát. Mình ko nói chơi. Tin hay ko tùy các bác thôi.

[thuanbk]

Rất tiếc là clip đó mình xóa và cất nguồn phát. Mình ko nói chơi. Tin hay ko tùy các bác thôi.

ai k tin chứ mình tin bác h-d nói k sai về vấn đề này vì dù sao mình cũng đã qua kiểm chứng thực tế rồi.
